Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TLA-8T104WLF-T
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.08-$1.2
Detalhes da embalagem: T&R
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 3kk/mês
Número da peça: |
TLA-8T104WLF-T |
Tipo de produtos: |
Transformadores Ethernet |
Indutância: |
350µH |
Turns Ratio: |
1CT: 1CT |
Tensão de isolamento: |
1500 Vrms |
Faixa de temperatura operacional: |
-40°C a +85°C |
Número da peça: |
TLA-8T104WLF-T |
Tipo de produtos: |
Transformadores Ethernet |
Indutância: |
350µH |
Turns Ratio: |
1CT: 1CT |
Tensão de isolamento: |
1500 Vrms |
Faixa de temperatura operacional: |
-40°C a +85°C |

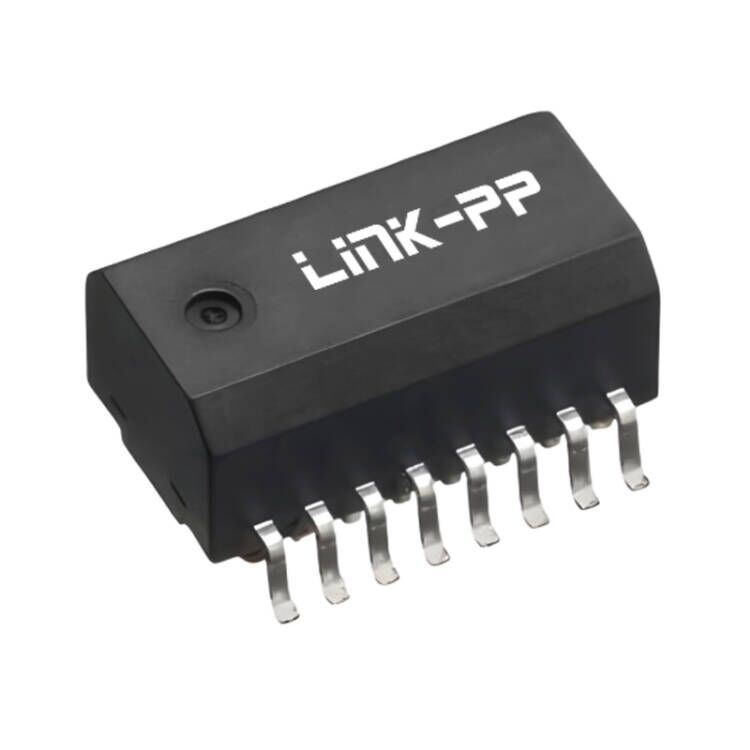

O TLA-8T104WLF-T é um transformador de pulso LAN de montagem em superfície (SMD) de nível automotivo, originalmente fabricado pela TDK. Projetado especificamente para redes Ethernet 10/100BASE-TX, este módulo garante integridade robusta de sinal e comunicação de rede confiável em ambientes exigentes.
O TLA-8T104WLF-T é um transformador de pulso LAN obsoleto de nível automotivo TDK, originalmente desenvolvido para aplicações Ethernet 10/100BASE-TX. Projetado como um transformador Ethernet compacto para montagem em superfície, ele fornece indutância mínima de 350 μH, relação de espiras de 1CT:1CT, tensão de isolamento de 1.500 Vrms e conformidade com os requisitos de confiabilidade AEC-Q200 para ambientes automotivos e industriais exigentes.
Embora a peça TDK original tenha atingido o fim da vida útil (EOL), muitos fabricantes continuam a exigir uma substituição compatível para designs legados e produtos de longa vida útil. O LINK-PP oferece soluções de transformadores Ethernet de alta qualidade com desempenho elétrico equivalente, ajudando os engenheiros a manter a produção sem redesenhar as PCBs existentes.
Esteja você fazendo manutenção em ECUs automotivas, equipamentos Ethernet industriais, controladores incorporados ou dispositivos de rede, nossos transformadores Ethernet compatíveis oferecem desempenho confiável, disponibilidade de longo prazo e suporte técnico.
-Certificado Automotivo:Totalmente compatível com AEC-Q200, garantindo alta confiabilidade e desempenho sob forte estresse térmico e mecânico.
-Integridade de sinal otimizada:Apresenta uma relação de espiras padrão 1CT:1CT (para canais TX e RX) e uma perda de inserção de ≤ 1 dB (0,1 a 100 MHz), garantindo uma transmissão de dados limpa.
-Isolamento robusto:Fornece tensão de isolamento de 1.500 Vrms (50 Hz por 1 minuto), protegendo CIs sensíveis contra surtos elétricos e ruído de loop de terra.
-Indutância padronizada:Fornece uma indutância mínima de 350 µH (a 100 kHz, polarização CC de 8 mA), atendendo aos rígidos padrões IEEE 802.3 para Fast Ethernet.
-Tolerância extrema à temperatura:Opera perfeitamente em condições extremas com uma ampla faixa de temperatura operacional de -40°C a +85°C.
-Ecológico:Totalmente compatível com RoHS e livre de REACH SVHC.
| Parâmetro | Especificação |
|---|---|
| Número da peça | TLA-8T104WLF-T |
| Tipo de produto | Transformador de pulso Ethernet LAN |
| Padrão Ethernet | 10/100BASE-TX |
| Tipo de transformador | Transformador de pulso de isolamento |
| Pacote | Montagem em superfície (SMT) |
| Razão de giros | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (indutância de circuito aberto) | 350 μH min. @100 kHz, polarização CC de 8 mA |
| Tensão de isolamento | 1500 Vrms, 50 Hz, 1 minuto |
| Perda de inserção | ≤1 dB (0,1–100 MHz) |
| Capacitância de entrelaçamento | ≤30pF |
| Temperatura operacional | -40°C a +85°C |
| AEC-Q200 | Qualificado |
| Conformidade | RoHS, REACH sem SVHC |
| Embalagem | Fita e carretel em relevo |
| Quantidade do carretel | 1000 peças |
| Peso unitário | Aprox. 0,6g |
O tamanho compacto do SMT permite a montagem automatizada e minimiza os requisitos de espaço de PCB para produtos de rede de alta densidade.
| Dimensão | Valor |
|---|---|
| Comprimento (L) | 11,60mm Máx. |
| Largura (L) | 6,50 ±0,20 mm |
| Altura (H) | 5,90mm Máx. |
| Montagem | Montagem em superfície (SMT) |
O TLA-8T104WLF-T foi projetado para atender aos requisitos de integridade de sinal das interfaces IEEE 802.3 Fast Ethernet.
| Parâmetro Elétrico | Valor |
|---|---|
| Indutância | 350 μH mín. |
| Frequência de teste | 100 kHz |
| Polarização DC | 8mA |
| Razão de giros | 1CT:1CT |
| Perda de inserção | ≤1dB |
| Faixa de frequência | 0,1–100 MHz |
| Capacitância de entrelaçamento | ≤30pF |
| Tensão de isolamento | 1500 Vrms |
O TLA-8T104WLF-T é amplamente utilizado em equipamentos de comunicação Fast Ethernet que requerem isolamento elétrico e condicionamento de sinal.
As aplicações típicas incluem:
