Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: RoHS Compliant
Número do modelo: SM42P01EL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 800 PCS
Preço: $0.06-$3.2
Detalhes da embalagem: Tape & Reel, 800 pcs./reel
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, Net30/60/90 dias
Habilidade da fonte: 3kk/mês
Número da peça: |
SM42P01EL |
Tipo: |
Transformadores PoE |
Taxa de dados: |
5G Base-T |
Estilo de terminação: |
Smt |
Temperatura operacional (grau comercial): |
-40-+85°C |
Tensão de isolamento: |
1500 vac, 60 s |
indutância: |
230UH |
Número de canais: |
Quad |
Número da peça: |
SM42P01EL |
Tipo: |
Transformadores PoE |
Taxa de dados: |
5G Base-T |
Estilo de terminação: |
Smt |
Temperatura operacional (grau comercial): |
-40-+85°C |
Tensão de isolamento: |
1500 vac, 60 s |
indutância: |
230UH |
Número de canais: |
Quad |

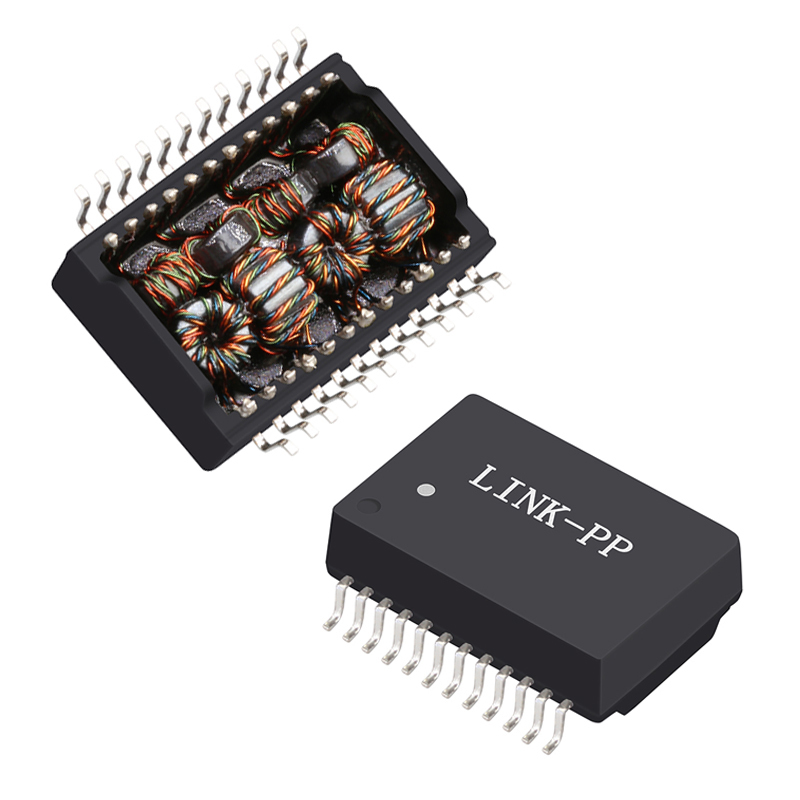

Módulo Transformador LAN Chip SM42P01EL projetado para aplicações de Ethernet de 5 Gigabits (5GbE), suportando PoE+ (Power over Ethernet Plus). Este transformador de montagem em superfície (SMT) integra indutores de modo comum para garantir supressão EMI superior, integridade de sinal e desempenho de isolamento. Projetado para redes de alta velocidade, ele fornece conectividade confiável para dispositivos Ethernet de próxima geração que exigem eficiência, tamanho compacto e entrega de energia robusta.
| Parâmetro | Especificação |
|---|---|
| Indutância | 230 µH min. @ 100 kHz, 0.1 V |
| Perda de Inserção (TD-MX) | 1–100 MHz: −1.0 dB max. 100–250 MHz: −2.0 dB max. |
| Perda de Retorno (TD-MX) | 1–40 MHz: −16 dB min. 40–250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1–250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1–50 MHz: −30 dB min. 50–150 MHz: −20 dB min. 150–250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| Corrente PoE+ | 600 mA |
| Temperatura de Operação | −40 °C a +85 °C |
| Temperatura de Armazenamento | −40 °C a +85 °C |
