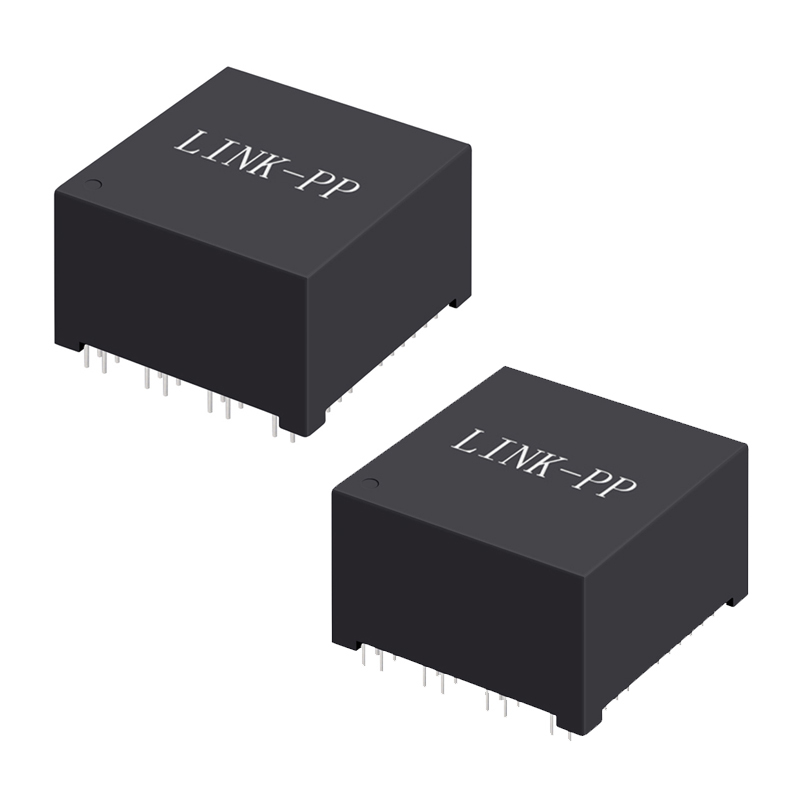

HXB6606NL 1000mA PoE++ 1G módulos magnéticos THT Pacote em 96 pin

HXB6606NL PoE LAN Magnetics Características principais:

1. Transformadores PoE LAN de alta densidade.
2. Cumprir os padrões IEEE 802.3 para Ethernet 10/100Base-Tx e 1000Base-T (1G).
3. Suporta 4 pares de PoE++ 90W de potência, com uma corrente nominal de 1000mA por par.
4. THT (Through-Hole Technology), pacote de quatro portas de 96 pinos.
5. Isolamento mínimo de 1500 Vrms entre as bobinas primária e secundária, garantindo a integridade do sinal.
6. b. Sistemas de transmissão de energia de alta potência, com uma capacidade de transmissão superior a 100 W;
7. Pode ser soldado à mão ou em onda a uma temperatura máxima de 260°C durante 5 segundos.
8. Compatível com a RoHS.
9. Compatível com todos os principais PHYs (dispositivos de camada física).
10. Adequado para aplicações industriais com uma ampla gama de temperaturas de funcionamento de -40°C a +85°C.
11. Projetado para utilização em redes industriais, eletrónica e outras aplicações em ambientes resistentes.

Especificações elétricas do transformador PoE 1GBase-T @25°C:

Ficha de dados dos módulos magnéticos HXB6606NL:

Perguntas frequentes:

1O que é um transformador PoE LAN?

ATransformador LAN PoE (Power over Ethernet)É um componente de rede especializado integrado em dispositivos Ethernet.sinais de dados e potência elétricaatravés de um único cabo Ethernet, simplificando assim o cabeamento e reduzindo os custos de instalação.

2. Quais são as principais funções de um transformador PoE LAN?

As principais funções incluem:

• Transmissão de dados:Assegura a integridade dos sinais de dados Ethernet e suporta comunicação de alta velocidade.
• Fornecimento de energia:Fornece energia elétrica para dispositivos (como câmeras IP, telefones VoIP e pontos de acesso sem fio) através do mesmo cabo Ethernet.
• Isolamento elétrico:Oferece isolamento galvânico para proteger os equipamentos contra ondas elevadas e correntes de circuito de terra, aumentando a segurança do sistema.
• Integridade do sinal:Melhora a qualidade do sinal, reduzindo o ruído e as interferências, garantindo uma comunicação estável e fiável.

3Por que é necessário um transformador PoE LAN?

Em cablagem de rede tradicional, dados e energia exigem cabos separados.dados e potência a transmitir através de um único cabo EthernetA utilização de uma tomada de energia elétrica é particularmente útil em cenários em que as tomadas de energia são difíceis ou caras de instalar.

4Quais os padrões Ethernet suportados pelos transformadores PoE LAN?

Os transformadores PoE LAN normalmente cumprem as seguintes normas:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

Estas normas definem os níveis de potência e os métodos de entrega através de cabos Ethernet, garantindo a compatibilidade com uma ampla gama de dispositivos alimentados.

5Quais são as aplicações comuns dos transformadores PoE LAN?

Os transformadores PoE LAN são amplamente utilizados em aplicações que exigem tanto a entrega de dados quanto de energia através da Ethernet, como:

• Câmaras IP:Simplificar o cablagem nos sistemas de vigilância.
• Telefones VoIP:Ativar a implantação de telefonia de escritório flexível.
• Pontos de acesso sem fios (AP):Permitir instalações montadas no teto ou nas paredes sem fontes de alimentação separadas.
• Iluminação inteligente:Fornecer conectividade e energia aos sistemas de iluminação inteligentes.
• Terminal de ponto de venda (POS):Reduzir a complexidade da fiação em ambientes de retalho.
• Sistemas de controlo de acesso:Entregue energia e dados aos leitores de cartões e controladores.
