Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ISO,ROHS,REACH
Número do modelo: 2250742-1
Termos do pagamento & do transporte
Quantidade de ordem mínima: Amostragens gratuitas
Preço: negociável
Detalhes da embalagem: Bandeja
Tempo de entrega: Em estoque. Envio em até 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4200K-PCS/Month
Tipo: |
Conector RJ45 com magnéticos integrados |
Número da parte: |
2250742-1 |
Poe: |
N-PoE |
Lâmpadas LED: |
GY/GY |
Instalação: |
Através do Monte Hole |
Conformidade: |
ROHS |
Distância de operação: |
0 °C a +70 °C |
Configuração portuária: |
Empilhados |
Tipo: |
Conector RJ45 com magnéticos integrados |
Número da parte: |
2250742-1 |
Poe: |
N-PoE |
Lâmpadas LED: |
GY/GY |
Instalação: |
Através do Monte Hole |
Conformidade: |
ROHS |
Distância de operação: |
0 °C a +70 °C |
Configuração portuária: |
Empilhados |

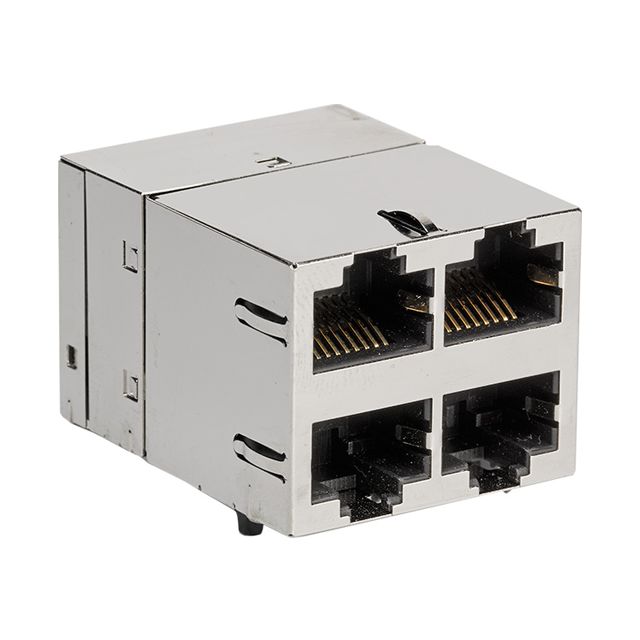

O2250742-1é ummódulo de conectores RJ45 em 2x2 empilhadosconcebidos para2Aplicações Ethernet 5GBASE-TTemMagnéticos integrados,LEDs de duas cores (verde/amarelo)para a indicação de ligação e de actividade, eInstalação através de um buracoConfiguração para fixação de PCB confiável.
Construído para fornecer alta integridade do sinal, excelente blindagem EMI e conformidade RoHS, este conector é ideal para dispositivos de rede de próxima geração, como switches, roteadores, servidores,e sistemas de comunicação industrial. O produto cumpre os requisitosNormas de inflamabilidade UL 94V-0e apoia umaprocesso de solda por ondascom um pico de 260 °C.
Informações gerais
| Parâmetro | Especificações |
|---|---|
| Número da parte | 2250742-1 |
| Configuração de porta | 2x2 (Empilhados) |
| Tipo de montagem | Por um buraco |
| Perfil de altura | Compensação |
| Temperatura de funcionamento | 0°C a +70°C |
| Compatível com a RoHS | - Sim, sim. |
| Soldagem recomendada | Soldagem por ondas (260°C máximo durante 10 segundos) |
Performance elétrica e magnética
| Parâmetro | Especificações |
|---|---|
| Padrão Ethernet | 2.5GBASE-T |
| Relação de voltas (chip para cabo) | 11 (todos os quatro pares, bidirecionais) |
| Impedância | 100 Ω |
| Indutância de circuito aberto (OCL) | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA DC Bias |
| Perda de retorno (RL) | ≥ 18 dB (140 MHz) |
| Perda de inserção (IL) | ≤ 1,0 dB (1100 MHz) |
| Voltagem de isolamento | 2250 VDC durante 60 segundos (todas as portas ligadas) |
◆ Compatível com a RoHS
◆Classificação de inflamabilidade UL 94V-0
◆Apto para processos de solda por ondas
