Detalhes do produto
Place of Origin: CHINA
Marca: LINK-PP
Certificação: UL,ISO,ROHS,REACH
Model Number: NE8FBV-C5-LED1-S
Termos do pagamento & do transporte
Minimum Order Quantity: Free Samples Available
Preço: negociável
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |
Gender: |
Female Jack |
Part Number: |
NE8FBV-C5-LED1-S |
PoE: |
up to 100 W |
LED light‑pipes: |
2 |
Mounting: |
Vertical PCB layout |
Compliant: |
CAT5e |
Operating Range: |
–30 °C to +80 °C |
Latch Lock: |
Approve |

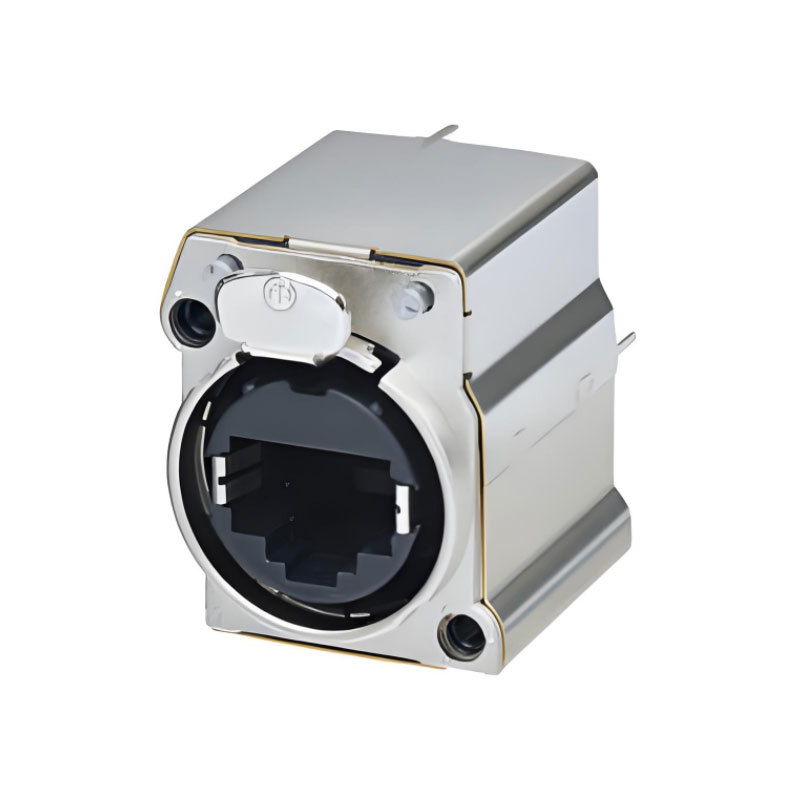

O Tipo de Conector é um Receptáculo RJ45 de Montagem PCB Vertical projetado especificamente para aplicações de rede de áudio, vídeo e iluminação profissionais. Este conector fêmea foi projetado para atender às dimensões de painel padrão da indústria (como layouts XLR e jack de 1/4"), proporcionando uma pegada compacta, maior durabilidade e travamento seguro.
Este conector com classificação CAT5e inclui dois tubos de luz integrados para indicadores SMD-LED, uma construção blindada, e um mecanismo de travamento por trava para acoplamento seguro. Ele suporta PoE Tipo 4 Classe 8 (100W) conforme IEEE 802.3bt, tornando-o ideal para aplicações Ethernet de alta potência.
Observação: Este conector não é compatível com os tipos de cabo CAT6 NE8MC6-MO e NKE6S*.
| Especificação | Código do Produto |
|---|---|
| NE8FBV-C5-LED1-S | Tipo de Conector |
| RJ45, Fêmea | Tipo de Montagem |
| Montagem PCB Vertical (Montagem Traseira) | Recorte do Painel |
| Série B (espessura máxima do painel: 3 mm) | Blindagem |
| Sim | Tubos de Luz |
| 2x (para LEDs SMD) – Altura recomendada do LED: 0,75 mm | Suporte PoE |
| IEEE 802.3bt Tipo 4 Classe 8 (até 100W) | Transmissão |
| CAT5e compatível (ISO/IEC 11801 e TIA/EIA 568A/B) | Tensão Nominal |
| ≤ 57 V | Corrente Nominal |
| 1,5 A por contato | Resistência de Contato |
| < 50 mΩ | Rigidez Dielétrica |
| 1 kVdc | Resistência de Isolamento |
| > 0,5 GΩ | Faixa de Frequência |
| 1–100 MHz | Força de Inserção/Retirada |
| ≤ 20 N | Ciclos de Acoplamento |
| > 1000 | Mecanismo de Travamento |
| Trava | Revestimento de Contato |
| 0,2 µm Ouro sobre Níquel | Material de Contato |
| Bronze (CuSn8) | Material da Carcaça |
| PBT G202G30 | Elemento de Travamento |
| Niquelado | Faixa de Temperatura |
| -30 °C a +80 °C | Classificação de Inflamabilidade |
| UL 94 V-0 | Soldabilidade |
| IEC 68-2-20 compatível | Conformidade com Padrões |
| ISO/IEC 11801-1:2017, IEC 60603-7-3, série IEC 60512 | Folha de Dados NE8FBV-C5-LED1-S: |
contactar-nos.Aplicações
◆
Dispositivos PoE de alta potência◆
Dispositivos PoE de alta potência◆
Dispositivos PoE de alta potência◆
Dispositivos PoE de alta potência
