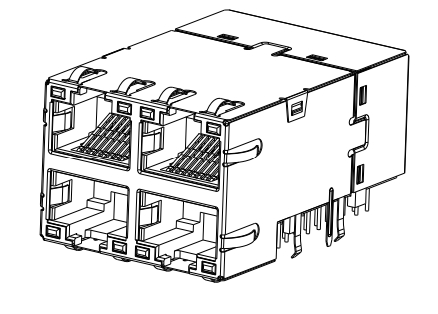

RJ45 2X2 2250741-1 Ângulo direito Ângulo direito Suporte 100W 4PPoE

Especificações de RJ45 2X2 2250741-1:

2250741-1 DESENHO

Circuito 2.5G 4PPoE:

Principais Características:

• Design Integrado: A característica mais proeminente é a integração do conector RJ45 e dos componentes magnéticos Ethernet (transformadores e bobinas) em um único módulo compacto.
• Taxa de Dados de Alta Velocidade: Ele é projetado para suportar Ethernet 2.5GBASE-T, garantindo desempenho de rede de alta velocidade.
• PoE de Alta Potência: O dispositivo suporta 100W 4-Pair Power over Ethernet (4PPoE), permitindo que ele forneça energia significativa para dispositivos conectados, como pontos de acesso sem fio de alto desempenho, câmeras IP e iluminação LED.
• Compatibilidade com Padrões da Indústria: Esses ICMs são projetados para serem compatíveis com os principais PHYs Ethernet (dispositivos de camada física) de fabricantes como a Broadcom. Eles geralmente usam pegadas e pinagens padrão da indústria, o que pode facilitar a atualização de designs existentes.
• Durabilidade e Confiabilidade: Com recursos como um design robusto e uma faixa de temperatura operacional adequada para vários ambientes, esses conectores são construídos para confiabilidade. Eles também são tipicamente 100% testados em hi-pot na produção.

Funções Principais:

• Condicionamento de Sinal: Os componentes magnéticos integrados são cruciais para manter a integridade do sinal na transmissão de dados de alta velocidade. Eles ajudam a garantir que os sinais estejam limpos e livres de distorção.
• Supressão EMI: Uma função primária do MagJack RJ45 2x2 é suprimir a interferência eletromagnética. Os componentes internos, como bobinas de modo comum, são projetados para lidar com ruído conduzido e irradiado, o que é crítico para atender aos requisitos de EMC (Compatibilidade Eletromagnética).
• Isolamento Elétrico: Os componentes magnéticos fornecem isolamento galvânico, que protege contra curtos-circuitos e picos de tensão. Este é um recurso de segurança crítico em equipamentos de rede.
• Redução de Componentes e Espaço: Ao combinar o conector e os componentes magnéticos, o ICM reduz o número de componentes na placa de circuito impresso (PCB), o que, por sua vez, economiza espaço valioso na placa e pode simplificar o processo de design e montagem.
• Fornecimento de Energia (PoE): O módulo facilita a transmissão de energia pelo cabo Ethernet, servindo como Equipamento de Fornecimento de Energia (PSE) ou um Dispositivo Alimentado (PD).
