Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: RoHS compliant
Número do modelo: 7498111001A
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1pcs, amostras grátis
Preço: $0.21 - $0.7
Detalhes da embalagem: Bandeja
Tempo de entrega: aproximadamente 3 dias
Termos de pagamento: TT, NET30/60/90 Dias, Western Union
Habilidade da fonte: 20 mil peças por semana
Número da peça: |
7498111001A Transformador LAN RJ45 |
OCL: |
350 µH min |
Turns Ratio: |
1:1 (Tx), 1:1 (Rx) |
Perda de inserção: |
-1,0 dB máx. |
Material Básico: |
Ferrita |
Chapeamento de contato: |
100% Estanho com Níquel |
Área de contato: |
Banhado a ouro de 15µ" |
Habitação: |
Termoplástico |
Escudo: |
50µ" Níquel sobre Liga de Cobre de 0,008" |
UL 94V-0: |
Apoio à habitação |
Número da peça: |
7498111001A Transformador LAN RJ45 |
OCL: |
350 µH min |
Turns Ratio: |
1:1 (Tx), 1:1 (Rx) |
Perda de inserção: |
-1,0 dB máx. |
Material Básico: |
Ferrita |
Chapeamento de contato: |
100% Estanho com Níquel |
Área de contato: |
Banhado a ouro de 15µ" |
Habitação: |
Termoplástico |
Escudo: |
50µ" Níquel sobre Liga de Cobre de 0,008" |
UL 94V-0: |
Apoio à habitação |

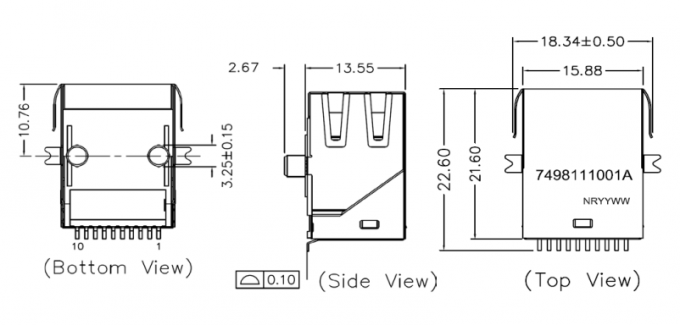

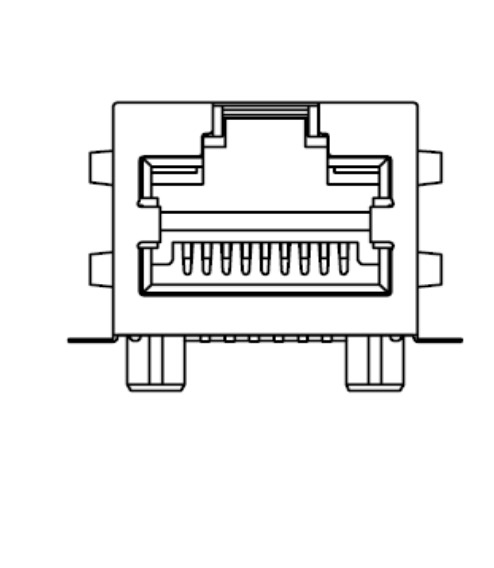

| Parâmetro | Valor |
|---|---|
| Número da parte | 7498111001A |
| Tipo | 1000BASE-T MagJack |
| Descrição | Conector 1000Base-T RJ45 com transformador integrado |
| Apoio ao PoE | - Não, não. |
| Portos | 1 |
| Direção da Aba | Para cima. |
| LED | Sem LED |
| Auto MDIX | - Sim, sim. |
| Temporário operacional. | -40 °C a +85 °C |
| Aplicação |
IEEE 802.3ab Compatível com 1000Base-T |

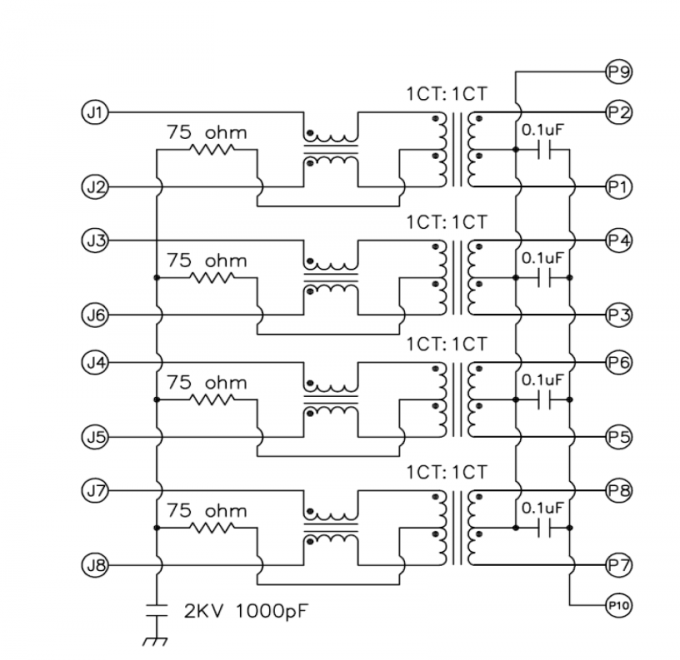

| Parâmetro | Especificações |
|---|---|
| Indutividade (OCL) | 350 μH min @ 100 kHz, 100 mV, 8 mA DC Bias |
| Relação de voltas (TR) | 11 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Perda de inserção (IL) | -1,0 dB máximo (1 ‰ 100 MHz) |
| Perda de retorno (RL) | -18 dB min (1 ‰ 30 MHz) -15 dB min (3060 MHz) -12 dB min (6080 MHz) -10 dB min (80-100 MHz) |
| Rejeição de modo comum (CMR) | -35 dB min (1 ‰ 30 MHz) -30 dB min (30-100 MHz) |
| Interferência transversal (CT) | -37 dB min (1 ‰ 30 MHz) -32 dB min (3060 MHz) -27 dB min (60-100 MHz) |
| Voltagem de ensaio de alta potência | 1500 Vrs, 1 minuto |
O transformador LAN 7498111001A é projetado para interfaces de rede Gigabit Ethernet (1000BASE-T).e supressão de ruído entre o conector Ethernet PHY e o conector RJ45, assegurando uma transmissão de dados de alta velocidade fiável nos equipamentos de rede.
Aplicações típicas incluem switches Ethernet, roteadores, cartões de interface de rede (NICs), dispositivos Ethernet industriais e sistemas de rede incorporados.
O 7498111001A é projetado para 1000BASE-T Gigabit Ethernet, suportando transmissão de dados de 1 Gbps através de cabos de cobre de par torcido, como Cat5e ou Cat6.
Este padrão é amplamente utilizado em data centers, redes empresariais e dispositivos Ethernet industriais.
Um transformador LAN (magnetismo Ethernet) desempenha várias funções importantes nas interfaces Ethernet:
Estas funções ajudam a garantir uma comunicação Ethernet estável e compatível com as normas.
Sim, o transformador LAN 7498111001A é projetado para trabalhar com transceptores Gigabit Ethernet PHY que suportam 1000BASE-T.Ele pode ser integrado em projetos de interface Ethernet onde os magnéticos são necessários entre o conector PHY e o RJ45.
Os engenheiros devem verificar a impedância, a relação de voltas e as diretrizes de layout para garantir uma compatibilidade ideal.
O transformador 7498111001A WE-RJ45LAN é comumente utilizado em:
Seu design compacto torna-o adequado para hardware de rede de alta densidade.
Um transformador LAN melhora a qualidade do sinal:
Estas características são essenciais para manter uma comunicação Ethernet Gigabit confiável através de cabos de cobre.
