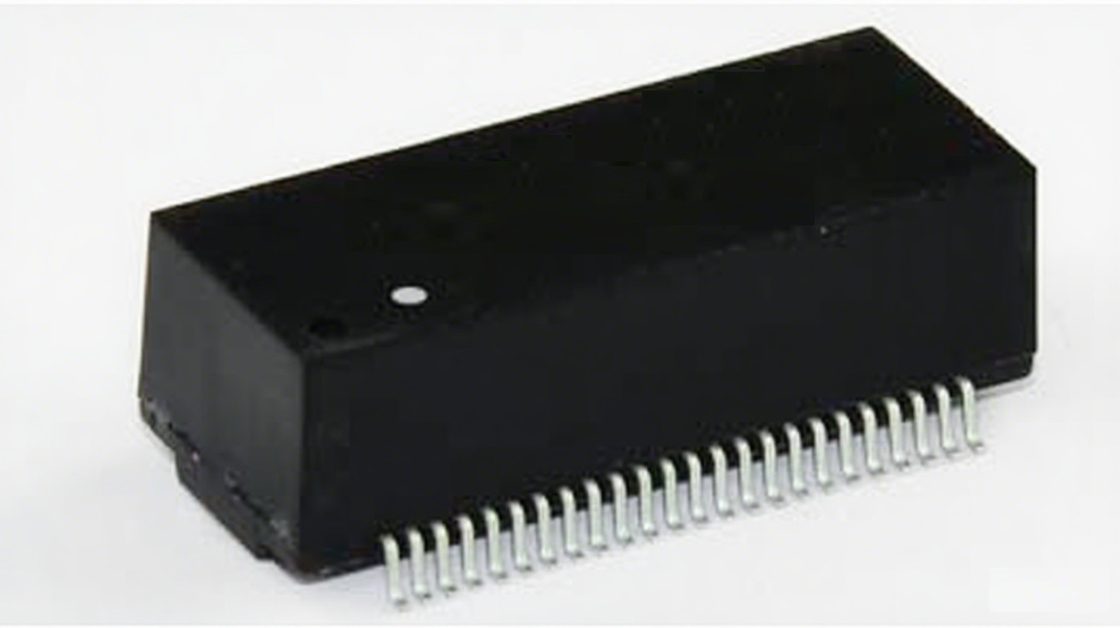

HST-48001S HST-48002S Transformador 1000Base-T SMD 48 Pinos Magnéticos

Detalhes do produto

Place of Origin: GuangDong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Model Number: HST-48002S

Termos do pagamento & do transporte

Minimum Order Quantity: 50/500/1000/60K

Preço: $1.1-$16

Packaging Details: Tray

Delivery Time: in Stock Ship Today

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 180K/Month

Obtenha o melhor preço
Destacar:

HST-48001S

,

HST-48002S

,

Transformador 48 Pinos 1000Base-T

Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
HST-48001S HST-48002S Transformador 1000Base-T SMD 48 Pinos Magnéticos

Especificações elétricas @ 25°C dos módulos magnéticos 1000BASE-T:



Número da parte HST - 48001S HST - 48002S
Perda de inserção 1.0dB MAX 1.4dB MAX
Perda de retorno (@ 100Ω) 1 - 30 MHz - 18 anos.dB MIN - 18 anos.dB MIN
Perda de retorno (@ 100Ω) 40 MHz - Quatorze.4dB MIN - Quatorze.4dB MIN
Perda de retorno (@ 100Ω) 50 MHz - Trinta e três.1dB MIN - Trinta e três.1dB MIN
Perda de retorno (@ 100Ω) 60 - 80 MHz - DozedB MIN - DozedB MIN
Perda de retorno (@ 100Ω) - 100 MHz - 10dB MIN - 10dB MIN
DCMR30 MHz -43 anos.dB MIN -43 anos.dB MIN
DCMR60 MHz - 37dB MIN - 37dB MIN
DCMR 100 MHz - 33dB MIN - 33dB MIN
Transmissão transversal 30 MHz - 45dB MIN - 45dB MIN
Transmissão transversal 60 MHz - 40dB MIN - Trinta e cincodB MIN
Transmissão transversal 100 MHz - Trinta e cincodB MIN - TrintadB MIN
Hipótese 1500Vrms MIN 1500Vrms MIN




Transformadores SMD de 48 pinos Características principais:

● Projetado para satisfazer os requisitos IEEE 802.3ab.
● Adequado para aplicações não relacionadas com o PoE.
● Indutância primária ((Lp) 350 uH min.@100KHz,0.1Vrms, DC 8mA.
● Inductância de vazamento (LL) 0,5 uH Max (a 100 kHz, 0,1 V).
● Indutância de equilíbrio (BL) 1.0uH Max (a 100 kHz, 0,1V)
● Concebido para solda por refluxo a uma temperatura máxima de 260 °C.
● Temperatura de funcionamento 0°C a +70'°C, 10%~90%RH.
● Conformidade com a RoHS.




HST-48001S HST-48002S Dimensão da folha de dados:

HST-48001S HST-48002S Transformador 1000Base-T SMD 48 Pinos Magnéticos 0



HST-48001SFicha de dados-esquema:



HST-48001S HST-48002S Transformador 1000Base-T SMD 48 Pinos Magnéticos 1

HST-48002S Ficha de dados-esquema:

HST-48001S HST-48002S Transformador 1000Base-T SMD 48 Pinos Magnéticos 2
