2x4 Portas 1-1840661-7 1000BASE-T Módulos de Conector Integrados ICMs

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168

Número do modelo: 1-1840661-7

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.09-$1.85

Detalhes da embalagem: 50 peças/1 bandeja, 20 bandejas/1 caixa, 32*30*31cm, 8KGS (1000 peças)/1 caixa

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 4200K-PCS/Month

Obtenha o melhor preço
Destacar:

1-1840661-7

,

ICMs Gigabit

,

2x4 Magjack

Números:
1-1840661-7 Conector RJ45 com Transformador
Número de portos:
Empilhados 2X4
ABAS DO IEM:
Sim
Indicador LED:
Esquerda IR, Direita IR
Velocidade:
1000Base-T
Temperatura de funcionamento:
0 ~ + 70oC
Números:
1-1840661-7 Conector RJ45 com Transformador
Número de portos:
Empilhados 2X4
ABAS DO IEM:
Sim
Indicador LED:
Esquerda IR, Direita IR
Velocidade:
1000Base-T
Temperatura de funcionamento:
0 ~ + 70oC
2x4 Portas 1-1840661-7 1000BASE-T Módulos de Conector Integrados ICMs

1-1840661-7 Principais Características do Jack Multi-Portas RJ45:

  1. Configuração de Portas: disposição empilhada 2x4.
  2. Suporte de Velocidade Ethernet: 1000BASE-T (Gigabit Ethernet).
  3. Magnetismo Integrado: Melhora a integridade do sinal.
  4. Indicadores LED: Equipado com GO/GO LEDs para status de link e atividade.
  5. Tipo de Montagem: Montagem através de furo, adequado para integração robusta em PCB.
  6. Proteção EMI: Inclui abas de blindagem EMI para redução de interferência eletromagnética.
  7. Temperatura de Operação0°C a +70°C.
  8. Perfil de Altura: Altura padrão.
  9. Conformidade RoHS: Design ambientalmente seguro e sem chumbo.
  10. Aplicações: Switches, roteadores, servidores LAN e dispositivos Ethernet industriais.



1-1840661-7 Especificações Magjack



Conector RJ45 com Magnetismo Integrado 1000 Base-T

 Número da Peça

 1-1840661-7

 Comprimento

 28,12mm

 Largura  59,07mm
 Alturat  25,50mm
 Tipo de Conector  Jack Multi-Portas RJ45

 Opção LED

 VERDE LARANJA / VERDE LARANJA

 Trava

 ABA PARA CIMA E PARA BAIXO

 Número de Portas

 2X4

 Transformador

 MAGNETISMO INTEGRADO

 Ângulo de Montagem PCB

 ENTRADA LATERAL

 Certificação UL

 SIM

 Conformidade RoHS

 SIM

 Material da Carcaça  Termoplástico
 Termoplástico  UL94V-0

 Abas de Blindagem EMI

 COM

 Aplicação

 10/100/1000 BASE-T

 Faixa de Temperatura

  0 A 70℃

 Modo de Transmissão  Duplex total
 IMPEDÂNCIA  100 OHMS

 Relação de Espiras

 (CHIP: CABO)1:1 TODOS OS QUATRO PARES

 INDUTÂNCIA (OCL)  350uH MÍN @100kHz, 0,1 VRMS, POLARIZAÇÃO 8mADC DE   0°C A 70°C
 Tensão de Isolamento  2250VDC(MÁX)

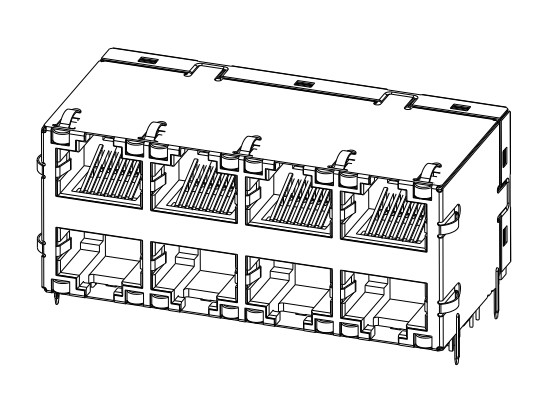

Desenho 1-1840661-7



2x4 Portas 1-1840661-7 1000BASE-T Módulos de Conector Integrados ICMs 0

2x4 Portas 1-1840661-7 1000BASE-T Módulos de Conector Integrados ICMs 1



Resumo

O MagJack 1-1840661-7 é um Módulo de Conector Integrado multi-portas de alto desempenho projetado para aplicações Gigabit Ethernet. Ele integra quatro conectores RJ-45 com transformadores e indicadores LED em um formato compacto, fornecendo uma solução completa de interface de camada física. O produto apresenta excelente desempenho elétrico, design confiável e indicação abrangente de status LED, tornando-o adequado para vários dispositivos de rede e equipamentos de comunicação que exigem Magjacks Gigabit Ethernet.
