Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 634108185521
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 peça
Preço: $0.06-$0.9
Detalhes da embalagem: T&R
Tempo de entrega: Navio Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Mês
Sistema de aplicação: |
Cat 3 |
Portas: |
1 |
Estilo de montagem: |
smt |
Turns Ratio: |
1:1 |
PoE: |
Não-ponto de entrada |
Guia: |
Guia para baixo |
Tipo de conector: |
8p8c |
Temperatura operacional: |
-40 °C a +85 °C |
Sistema de aplicação: |
Cat 3 |
Portas: |
1 |
Estilo de montagem: |
smt |
Turns Ratio: |
1:1 |
PoE: |
Não-ponto de entrada |
Guia: |
Guia para baixo |
Tipo de conector: |
8p8c |
Temperatura operacional: |
-40 °C a +85 °C |

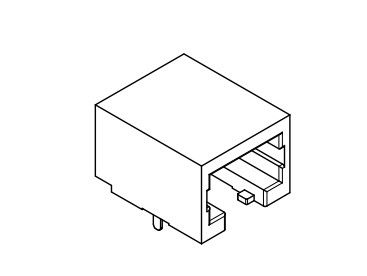

O634108185521O 8P8C Low Profile RJ45 Jack fabricado pela LINK-PP é um conector Ethernet de tecnologia de montagem de superfície (SMT) de nível premium projetado especificamente para layouts de placas de circuito impresso (PCB) de alta densidade.Com um comprimento superior a 50 mm, com um design de baixo perfil, esta tomada modular CAT 3 garante uma transmissão de sinal fiável e estabilidade estrutural para equipamentos modernos de telecomunicações e dispositivos de rede.e normas ISO, é a escolha ideal para os engenheiros que procuram soluções de conectividade duradouras e de poupança de espaço.
| Categoria | Especificações |
|---|---|
| Código de ordem | 634108185521 |
| Tipo de conector | 8P8C (RJ45) |
| Estilo de montagem | Instalação de superfície (SMT) |
| Orientação | Horizontal (Ângulo reto) |
| Direção da Aba | Abaixo |
| Proteção | Desprotegido (casa de plástico) |
| Ciclos de acasalamento | 750 Ciclos (Durabilidade) |
| Temperatura de funcionamento | -40°C a +85°C |
| Parâmetro | Especificações |
|---|---|
| Corrente nominal | 1.5A |
| Tensão de funcionamento | 125 V AC |
| Resiste à tensão | 1000 V AC (60s) |
| Resistência ao contacto | ≤ 30 mΩ (máximo) |
| Resistência ao isolamento | ≥ 1000MΩ (min) |
| Parâmetro | Dimensão (mm) | Tolerância |
|---|---|---|
| Largura | 15.10 | ± 0.15 |
| Profundidade | 18.10 | ± 0.15 |
| Altura | 11.50 | ± 0.15 |
| SMT Pin Pitch | 1.27 | ± 0.15 |
| Frente para Peg Center | 7.90 | ± 0.20 |
| Instalação de um buraco | 1.40 | ± 0.15 |
| Largura da placa de PCB | 0.80 | ± 0.15 |
| Pad Pitch | 8.89 | ± 0.15 |
| Componente | Material/Norma |
|---|---|
| Material de habitação | PA9T (poliamida 9T), preto |
| Classificação de inflamabilidade | UL94 V-0 |
| Contactos | Ligação de cobre (ouro sobre níquel) |
| Conformidade ambiental | RoHS, REACH, UL aprovado |
| Parâmetro | Especificações |
|---|---|
| Embalagem | Taça (Quantidade padrão: 100) |
| MOQ | 1 peça |
O 634108185521 SMT RJ45 Jack é altamente versátil e amplamente implantado em vários sistemas de rede e comunicação, incluindo:
Adequado para:
Utilizado em:
Ideal para:
Procurando preços por atacado ou especificações personalizadas para o634108185521 RJ45 de baixo perfil JackA nossa equipa técnica está pronta para o ajudar.
[Contacto LINK-PP Agora]|[Solicitar amostras gratuitas]
Um conector RJ45 de perfil baixo é um conector modular Ethernet compacto projetado com uma altura vertical reduzida em comparação com os conectores RJ45 padrão.É comumente usado em dispositivos onde o espaço do PCB e o tamanho do gabinete são limitados.
Sim, o 634108185521 é uma tomada modular SMT (Surface Mount Technology) RJ45 projetada para montagem direta na superfície do PCB.
8P8C refere-se a oito posições e oito contatos.
Não, este modelo é um conector RJ45 sem transformador integrado ou Ethernet magnético.
Os conectores RJ45 de baixo perfil são comumente usados em equipamentos de telecomunicações, sistemas Ethernet industriais, dispositivos incorporados e hardware de rede compacto onde a altura do PCB é restrita.
Sim, o projeto SMT permite a compatibilidade com processos de montagem automática de montagem de superfície.
Os conectores SMT RJ45 são montados diretamente nas almofadas de superfície de PCB, permitindo montagem automatizada e projetos compactos,enquanto os conectores através de buracos exigem furos de PCB perfurados e fornecem uma retenção mecânica mais forte.
