Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7490140123, 7490140124, 7490140125
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$2.2
Detalhes da embalagem: T&R
Tempo de entrega: Resíduos
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Mês
Taxa de dados: |
10/100 Base-T |
Portos: |
1 |
Estilo de montagem: |
SMT |
Relação de voltas: |
1:1 |
POE: |
Não-ponto de entrada |
Indutividade: |
350 uH |
Voltagem de isolamento: |
1500 V RMS |
Temperatura de funcionamento: |
-40 °C a +85 °C |
Taxa de dados: |
10/100 Base-T |
Portos: |
1 |
Estilo de montagem: |
SMT |
Relação de voltas: |
1:1 |
POE: |
Não-ponto de entrada |
Indutividade: |
350 uH |
Voltagem de isolamento: |
1500 V RMS |
Temperatura de funcionamento: |
-40 °C a +85 °C |

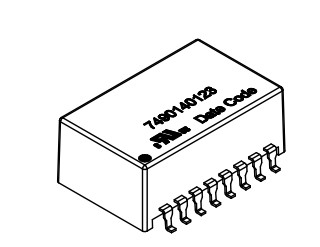

| Número da parte | 7490140123 | 7490140124 | 7490140125 |
| Dados Rata | 10/100 Base-T | 10/100 Base-T | 10/100 Base-T |
| Número de PINs | 16Números PIN | 12Números PIN | 24 PINs |
| Relação de voltas | 11 (± 2%) | 11 (± 2%) | 11 (± 2%) |
| Indutividade | 350 μH | 350 μH | 350 μH |
| Voltagem de isolamento | 1500 V (RMS, 1 min) | 1500 V (RMS, 1 min) | 1500 V (RMS, 1 min) |
| Perda de inserção | -1,4 dB máximo (1 ‰ 100 MHz) | -1,2 dB máximo (1100 MHz) | -1,4 dB máximo (1 ‰ 100 MHz) |
| Perda de retorno |
-14 dB min (1 ‰ 30 MHz), - 9 dB min (3060 MHz), -8 dB min (60 ∼80 MHz), -7 dB min (80-100 MHz) |
-16 dB min (1 ‰ 30 MHz), -14 dB min (3060 MHz), - 9 dB min (60 ∼ 80 MHz), -8 dB min (80-100 MHz) |
-14 dB min (1 ‰ 30 MHz), - 9 dB min (3060 MHz), -8 dB min (60 ∼80 MHz), -7 dB min (80-100 MHz) |
| Relatório de rejeição de modo comum (CMRR) |
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
|
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
| Relação de rejeição do modo diferencial para o modo comum (DCMR)) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
-35 dB min (1 ‰ 30 MHz), -32 dB min (3060 MHz), -30 dB min (60-100 MHz) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
| Interferência transversal (CT) |
-40 dB min (1 ‰ 60 MHz), -35 dB min (60-100 MHz) |
-33 dB min (1 ‰ 60 MHz), -30 dB min (60-100 MHz) |
-40 dB min (1 ‰ 60 MHz), -35 dB min (60-100 MHz) |
| Tipo de montagem | SMT | SMT | SMT |
| Temperatura de funcionamento | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C |
| Resistência de CC (máximo) | 500 mΩ (100 kHz / 100 mV (Pins 9-16) | 1300mΩ(100 kHz / 100 mV (Pins 7-12) | 500mΩ(100 kHz / 100 mV (Pins 13 a 24) |
| Dimensões (L × W × H) | 24.28 × 15,1 × 11,0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Distância livre | 2.5 mm | 2.5 mm | 2.5 mm |
| Distância de arrasto | 4 mm | 4 mm | 4 mm |
| Portos | 1 | 1 | 1 |
