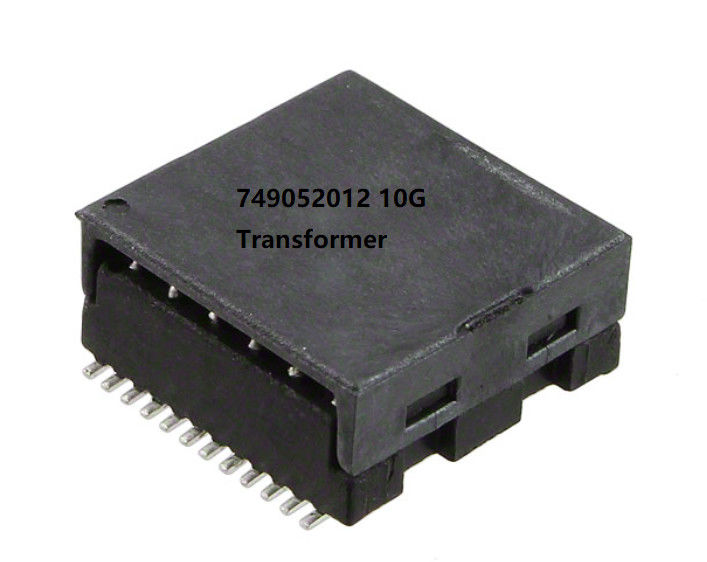

749052012 Transformador LAN de alta velocidade 10G 1500V Voltagem de isolamento

Detalhes do produto

Place of Origin: GuangDong, China

Marca: LINK-PP

Certificação: RoHS, REACH

Model Number: 749052012

Termos do pagamento & do transporte

Minimum Order Quantity: 100pcs

Preço: Negotiable & Discount

Packaging Details: Packaging Quantity : 20 Packaging Method : Box & Tray, Tray

Delivery Time: Ships within 15 days

Payment Terms: T/T, L/C, Western Union

Supply Ability: 6000K-PCS/Month

Obtenha o melhor preço
Destacar:

Transformador PoE+

,

749052012

,

Transformador SMT 10G

Transformer Type:
SMT Transformer
Taxa de dados:
base-T 10G
PoE:
PoE+ (up to 600 mA)
Temperatura de funcionamento:
0 a + 70 °C
Improved CMRR:
NO
Duração:
13.97mm
Width:
15.11mm
Height:
6.6mm
Transformer Type:
SMT Transformer
Taxa de dados:
base-T 10G
PoE:
PoE+ (up to 600 mA)
Temperatura de funcionamento:
0 a + 70 °C
Improved CMRR:
NO
Duração:
13.97mm
Width:
15.11mm
Height:
6.6mm
749052012 Transformador LAN de alta velocidade 10G 1500V Voltagem de isolamento

749052012 Transformador PoE+ Características essenciais:

  • Suporta 10GBASE-T Ethernet até taxas de dados de 10 Gbps
  • Compatível com PoE+, ideal para aplicações de rede de alta potência
  • Ampla gama de temperaturas de funcionamento: 0°C a +70°C
  • Projeto SMT compacto para layouts de PCB de poupança de espaço
  • Baixa perda de inserção e superior perda de retorno em faixas de frequência 10G
  • Voltagem de isolamento: 1500 V RMS para proteção reforçada
  • Compatibilidade total com as especificações IEEE 802.3an e IEEE 802.3at
  • Construção compatível com RoHS e REACH, livre de halogênio

Especificações elétricas do transformador 749052012 10G:

Número da parte 749052012
Série de produtos 10GTransformador LAN
Situação Atividade
Números PIN 24
Apoio ao PoE PoE+
Classificação atual 600 mA
Relação de voltas 11 ± 2%@100 kHz / 100 mV
Indutividade (OCL) 120 μH @ 100kHz / 100mV, 8mA DC Bias
Perda de inserçãoII) ≤ -3,0 dB @100 kHz 1 MHz
Perda de inserção(II) ≤ -1,0 dB @1 MHz ¢ 250 MHz
Perda de inserçãoII) ≤ -3,0 dB @250 MHz ¥ 500 MHz
Perda de retorno (RL) ≥ -20 dB @1 ¢ 40 MHz
Perda de retorno (RL) ≥ -16 dB @100 MHz
Perda de retorno (RL) ≥ -13 dB @200 MHz
Perda de retorno (RL) ≥ - 11,2 dB @250 MHz
Perda de retorno (RL) ≥ -10 dB @400 MHz
Perda de retorno (RL) ≥ -8 dB @ 500 MHz
Rejeição de modo diferencial comum(CDMR) ≥ -35 dB@1 MHz ¥ 100 MHz
Rejeição de modo diferencial comum(CDMR) ≥ -30 dB @100 MHz ¥ 300 MHz
Rejeição de modo diferencial comum(CDMR) ≥ -25 dB @ 300 MHz ¥ 500 MHz
Relatório de rejeição de modo comum (CMRR) ≥ -35 dB@ 1 MHz ️ 100 MHz
Relatório de rejeição de modo comum (CMRR) ≥ -30 dB @ 100 MHz ️ 250 MHz
Relatório de rejeição de modo comum (CMRR) ≥ -25 dB @ 250 MHz ?? 500 MHz
Transmissão

≤ -40 dB (1MHz100MHz)

≤ -30 dB (100MHz/500MHz)

Voltagem de isolamento 1500 Vrs
Intervalo de temperatura de funcionamento 0°C a +70°C

749052012 Especificação de solda de folhas de dados. :

749052012 Transformador LAN de alta velocidade 10G 1500V Voltagem de isolamento 0



749052012 Ficha de dados-esquemas:

749052012 Transformador LAN de alta velocidade 10G 1500V Voltagem de isolamento 1
