Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: RoHS & REACH Compliant
Número do modelo: 74942302
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10pcs
Preço: $0.7-$1.5
Detalhes da embalagem: fita e bobina
Tempo de entrega: 2 semanas
Termos de pagamento: L/C, D/A, D/P, Western Union
Habilidade da fonte: 6000000/Mês
Portos: |
2 Portos |
Número da parte: |
74942302 |
Voltagem de isolamento: |
4300VDC (1min, de primária para secundária) |
Tensão de funcionamento: |
Até 1000VDC |
Relação de voltas: |
1:1 |
Temperatura de funcionamento: |
-40°C ~ 125°C |
Portos: |
2 Portos |
Número da parte: |
74942302 |
Voltagem de isolamento: |
4300VDC (1min, de primária para secundária) |
Tensão de funcionamento: |
Até 1000VDC |
Relação de voltas: |
1:1 |
Temperatura de funcionamento: |
-40°C ~ 125°C |
| Categoria | Especificações |
|---|---|

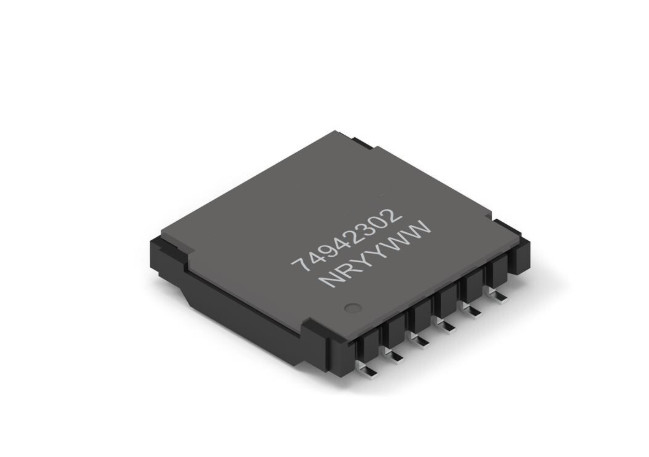

| Número da parte | 74942302 |
| Série | WE-BMS |
| Tipo de transformador | Transformador SMT para sistemas de gestão de baterias |
| Tipo de montagem | Instalação de superfície (SMT) |
| Temperatura de funcionamento | -40°C a +125°C |
| Condições de armazenagem | < 40°C; < 75% RH (na embalagem original) |
| Sensibilidade à umidade | MSL 1 |
| Indutividade (L) | 150 μH (min) a 450 μH (máximo) @ 100 kHz, 100 mV |
| Indutividade de fuga | 0.5 μH (máximo) @ 100 kHz, 100 mV |
| Perda de inserção (IL) | -0,25 dB (máximo) @ 4 MHz |
| Perda de retorno (RL) | -20 dB (min) @ 4 MHz, 100 Ω |
| CMRR (110 MHz) | -35 dB (min) |
| CMRR (10 ‰ 1000 MHz) | -20 dB (min) |
| Tensão de funcionamento | 1000 V DC |
| Voltagem de isolamento | 4300 V CC (1 min), 3100 V AC (1 min) |
| Distância livre | 10 mm (min) |
| Distância de deslizamento | 10 mm (min) |
| Resistência de corrente contínua (lado do transformador) | 450 mΩ (max) |
| Resistência de CC (lado CMC) | 850 mΩ (max) |
| Dimensões (L × P × H) | 15.10 mm × 15,40 mm × 3,45 mm (± 0,25 mm) |
| Material de base | DAP WH-9100, UL 94V-0, CTI 0 |
| Material de capa | LCP E4008, UL 94V-0, CTI 3 |
| Material de fio | FIW-6 |
| Certificações | Compatível com a RoHS (2011/65/UE e 2015/863), compatível com o REACH (CE 1907/2006), AEC-Q200 grau 1 |
| Aplicações | Sistemas de gestão de baterias (BMS), sistemas de armazenamento de energia, fontes de alimentação ininterruptas (UPS), bicicletas elétricas, scooters elétricos, isolamento de interface industrial |
| Embalagem | Tape & Reel |
Não hesite emContacte-nosfou informações mais pormenorizadas.
