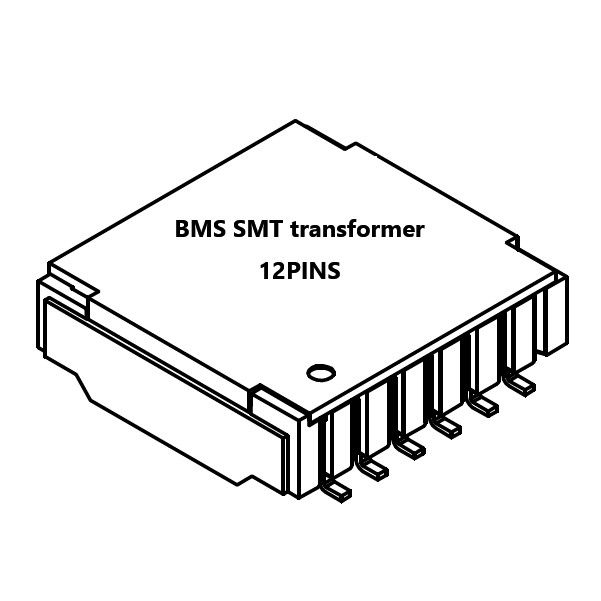

Detalhes do produto
Lugar de origem: HuiZhou, China
Marca: LINK-PP
Certificação: RoHS Compliant
Número do modelo: 74942300
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100 pcs
Preço: $0.9-$2.3
Detalhes da embalagem: fita e bobina
Tempo de entrega: 2-3 semanas
Termos de pagamento: D/A, T/T, Western Union, MoneyGram
Habilidade da fonte: 5KK/mês
Número de portos: |
2 |
Pins: |
12 |
Tamanho: |
15, 1x14.7x4.75 mm |
Tensão de funcionamento: |
C.C. 1000V |
Isolamento reforçado: |
4300V DC |
OEM/ODM: |
Apoio |
Relação de voltas: |
1CT: 1CT |
Temperatura de funcionamento: |
-40 °C até +125 |
Número de portos: |
2 |
Pins: |
12 |
Tamanho: |
15, 1x14.7x4.75 mm |
Tensão de funcionamento: |
C.C. 1000V |
Isolamento reforçado: |
4300V DC |
OEM/ODM: |
Apoio |
Relação de voltas: |
1CT: 1CT |
Temperatura de funcionamento: |
-40 °C até +125 |
| Imóveis | Condições de ensaio | Valor | Unidade | Tolerância |
|---|---|---|---|---|
| Indutividade (L) | 100 kHz / 100 mV | 150 a 450 | μH | Min-máximo. |
| Perda de inserção (IL) | 4 MHz | -Não.25 | dB | - O máximo. |
| Perda de retorno (RL) | 4 MHz @ 100 Ω | - 20 | dB | Min. |
| Relatório de rejeição do modo comum (CMRR1) | 1 a 10 MHz | - Trinta e cinco | dB | Min. |
| Relatório de rejeição do modo comum (CMRR1) | 10 a 1000 MHz | - 20 | dB | Min. |
| Tensão de funcionamento | - | 1000 | V (DC) | - |
| Voltagem de ensaio de isolamento (DC) | , 1 minuto | 4300 | V (DC) | Min. |
| Voltagem de ensaio de isolamento (AC) | , 1 minuto | 3100 | V (AC) | Min. |
| Indutividade de fuga () | 100 kHz / 100 mV | 0.5 | μH | - O máximo. |
| Resistência ao isolamento () | - | 400 | MΩ | Min. |
| Distância livre () | - | 10 | mm | Min. |
| Distância de deslizamento () | - | 10 | mm | Min. |
| Resistência de corrente contínua 1 (lado do transformador) | 450 | mΩ | - O máximo. | |
| Resistência de CC 2 (lado CMC) | 850 | mΩ | - O máximo. |
Notas-chave:
O intervalo de indutividade representa valores mínimos (150 μH) e máximos (450 μH)
Todas as tensões de ensaio de isolamento são os valores mínimos exigidos
Os valores da resistência diferem entre o lado do transformador (450 mΩ max) e o lado do estrangulamento do modo comum (850 mΩ max)
