Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ISO,ROHS,REACH
Número do modelo: 74941503
Termos do pagamento & do transporte
Quantidade de ordem mínima: 10 PCS
Preço: negociável
Detalhes da embalagem: fita e bobina
Tempo de entrega: 2 semanas
Termos de pagamento: TT, NET30/60/90 Dias, Western Union
Habilidade da fonte: 500K/Month
Situação: |
Atividade |
Número da parte: |
74941503 |
Tensão reforçada do isolamento: |
4500V AC |
Portos: |
1 |
Temperatura de funcionamento: |
-40 °C a +125 °C |
Monte: |
SMT |
Situação: |
Atividade |
Número da parte: |
74941503 |
Tensão reforçada do isolamento: |
4500V AC |
Portos: |
1 |
Temperatura de funcionamento: |
-40 °C a +125 °C |
Monte: |
SMT |

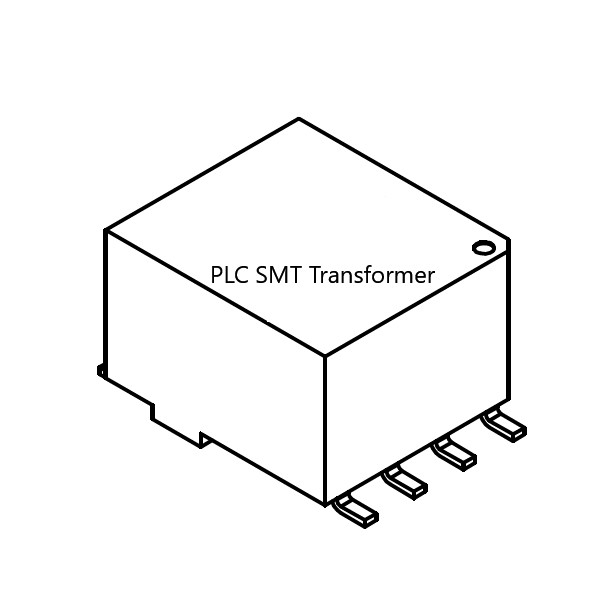

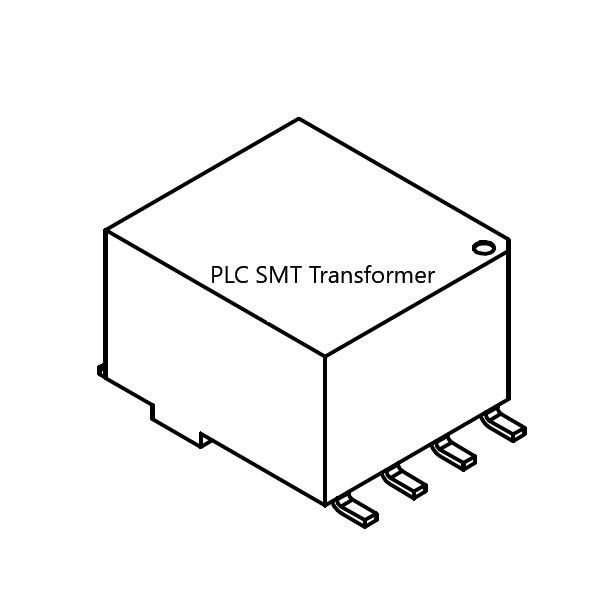

●Tipo de produto: Transformador Ethernet para comunicação Ethernet/Línea de alimentação
● Relação de voltas:1:4:3(tolerância ± 3%)
● Instalação:Instalação na superfície (SMT)
● Temperatura de funcionamento:-40°C a +125°C(gênero industrial/automóvel)
● Alto isolamento:4500 VAC(1 min, de primário para secundário)
● Pacote:SMT de 8 pinosDesign compacto
● Conformidade: RoHS e REACH
| Imóveis | Condições de ensaio | Valor | Unidade | Tolerância |
|---|---|---|---|---|
| Indutividade (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | Min. |
| Indutância de fuga (Ls) | 2 MHz/100 mV | 0.05 | μH | - O máximo. |
| Relação de voltas (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Voltagem de ensaio de isolamento (Vt) | Um minuto. | 4500 | V (AC) | Min. |
| Resistência ao isolamento (Rso) | - | 10 | MΩ | Min. |
| Resistência de CC 1 (R?? 1) | Pin 2-3 (pin curto 5-8) | 85 | mΩ | - O máximo. |
| Resistência de CC 2 (R?? 2) | Pin 1-4 | 20 | mΩ | - O máximo. |
| Resistência de CC 3 (R?? 3) | Pin 5 a 8 | 70 | mΩ | - O máximo. |
Notas:
1As conexões de pinos são críticas para medições de resistência.
2Tolerância da relação de rotação é ± 3%
| Parâmetro | Especificações |
|---|---|
| Temperatura de funcionamento | -40°C a +125°C |
| Condições de armazenagem | < 40°C; < 75% RH (na embalagem original) |
| Nível de sensibilidade à humidade (MSL) | 1 |
| Condições de ensaio | +20°C, 33% RH (salvo especificação) |
| Padrão | Estado de conformidade |
|---|---|
| Autorização RoHS | Conformidade [2011/65/UE & 2015/863] |
| Autorização REACH | Conforme ou declarado [ (CE) n.o 1907/2006] |
