Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: RoHS Compliant
Número do modelo: 74941300
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50 PCS
Preço: $0.7-$1.3
Detalhes da embalagem: Caixa e bobina
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: L/C, D/A, D/P, Western Union
Habilidade da fonte: 5KK/mês
Status: |
ativo |
Número de portas: |
1 |
Tensão do teste de isolamento: |
4300V DC |
Tensão de trabalho: |
C.C. 1000V |
Distância de fuga: |
6mm |
Comprimento: |
7,6 mm |
Largura: |
9,5 mm |
Altura: |
5,5 mm |
Status: |
ativo |
Número de portas: |
1 |
Tensão do teste de isolamento: |
4300V DC |
Tensão de trabalho: |
C.C. 1000V |
Distância de fuga: |
6mm |
Comprimento: |
7,6 mm |
Largura: |
9,5 mm |
Altura: |
5,5 mm |

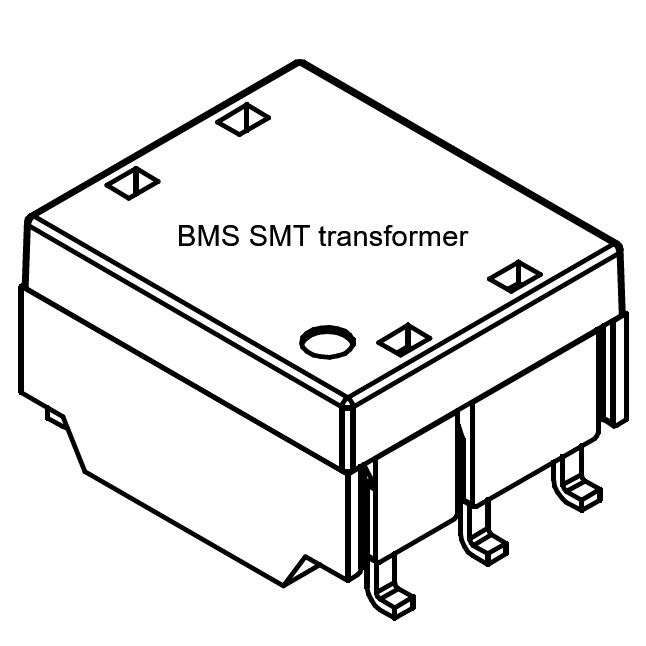

O74941300 Transformador WE-BMS SMTé um transformador de sinal automotivo de alto desempenho projetado especificamente paraSistemas de gerenciamento de bateria (BMS)e infra-estruturas de armazenamento de energia. Apresentando uma relação de espiras de 1CT:1CT, design de montagem em superfície de 6 pinos e uma excelente barreira de isolamento galvânico, este componente serve como um elemento crítico na manutenção de comunicações de dados seguras, confiáveis e sem ruído ao longo de arquiteturas em cadeia.
Ao contratar especialistasTecnologia de fio totalmente isolado FIW-6, o 74941300 garante mitigação transitória de alta tensão sem expandir a área ocupada pelos componentes, tornando-o a principal escolha para projetistas automotivos de nível 1 e desenvolvedores de energia industrial que buscam compatibilidade eletromagnética (EMC) ideal e segurança da bateria.
| Série de produtos |
Transformador WE-BMS para sistemas de gerenciamento de bateria |
|---|---|
| Estilo de rescisão |
SMD/SMT |
| Tipo de montagem | Montagem em superfície |
| Indutância | 450µH máx. 150 µH min. |
| Número de canais | 1 canal |
| Relação de giros - Primário: Secundário | 1:1 |
| PINs | 6 PINs |
| Número de portas | 1 porta |
| Temperatura operacional | -40 até +125 °C |
| Condições de armazenamento | < 40°C; < 75% UR(na embalagem original) |
| Nível de sensibilidade à umidade (MSL) | 1 |
| Material Básico | DAP WH-9100 94V-0 CTI 0 |
| Material de capa | LCP E4008 94V-0 CTI3 |
| Material do fio | FIW-6 |
| Serviço | OEM e ODM |
O74941300 Transformador WE-BMS SMTé implantado globalmente em setores-chave que exigem separação de sinal impecável:
Se a sua prioridade é um transformador que equilibreconjunto SMT compacto,alta tensão de isolamento, equalificação de nível automotivo, o 74941300 oferece um ponto de partida muito prático. Seus limites elétricos e desenhos mecânicos publicados facilitam o projeto com confiança, especialmente em layouts de BMS sensíveis ao espaço.
O suporte OEM e ODM está disponível para ajudar a atender aos requisitos de fornecimento, marca e projeto.
Ele foi projetado para aplicações de sistema de gerenciamento de bateria onde a transferência de sinal isolada, a montagem SMT compacta e o alto desempenho de isolamento são importantes.
Sim. As listas da folha de dados4300 V CCtensão de teste de isolamento,3100 V CAtensão de teste de isolamento e1000 V CCtensão de trabalho.
A faixa de temperatura operacional é-40 °C a +125 °C.
Sim. O produto é apresentado como umTransformador WE-BMS SMTcommontagem em superfícieconstrução.
Sim. As listas da folha de dadosMSL 1, o que é favorável para fluxos de trabalho padrão de fabricação e armazenamento.
