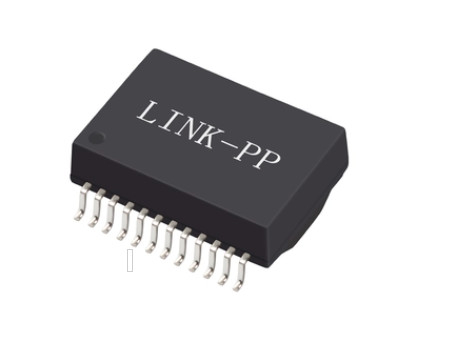

2.5GBase-T Modulos magnéticos AVP9014RM Transformador LAN de porta única

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: RoHS,FCC

Número do modelo: AVP9014RM

Termos do pagamento & do transporte

Quantidade de ordem mínima: 10pcs

Preço: $0.5-$0.9

Detalhes da embalagem: bloco de bolha

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 6000000/Mês

Obtenha o melhor preço
Destacar:

AVP9014RM

,

2Transformador LAN base-T.5G

,

AVP9014RM Magnéticos LAN Discreto

Data Rate:
2.5G
Número de portos:
Porto único
PoE:
Current Per Pair 1000mA
Indutividade do lado dos meios:
180 uH min @100KHz/0,1Ve
Operating Temperature:
-40 to +85°C
Isolation:
1500Vrms
Data Rate:
2.5G
Número de portos:
Porto único
PoE:
Current Per Pair 1000mA
Indutividade do lado dos meios:
180 uH min @100KHz/0,1Ve
Operating Temperature:
-40 to +85°C
Isolation:
1500Vrms
2.5GBase-T Modulos magnéticos AVP9014RM Transformador LAN de porta única

Os módulos magnéticos AVP9014RM são projetados para aplicações Ethernet 2.5G, cumprem o padrão IEEE802.3bt, suportam aplicações PoE com uma capacidade de corrente de 1,2A, cumprem os requisitos RoHS,com uma temperatura de soldadura por refluxo de 280°C, e passaram pela certificação UL (documento de certificação n.o E484635).



Os principais pontos:

  1. Cenários de aplicação: concebido para aplicações Ethernet 2.5G, indicando o uso específico do produto e as vantagens nas ligações de rede de alta velocidade.
  2. Conformidade com as normas: Compatível com a norma IEEE802.3bt, garantindo a compatibilidade e a adesão às normas do setor em ambientes Ethernet.
  3. Capacidade de PoE: Com capacidade de corrente de 1,2 A, este produto fornece suporte de energia confiável para dispositivos que requerem Power over Ethernet (PoE).
  4. Conformidade ambiental: Cumprir os requisitos RoHS, refletindo a conformidade do produto com as regulamentações ambientais.
  5. Características de temperatura: Temperatura de solda de refluxo de 280°C, que fornece uma orientação importante para o processo de solda durante a produção.
  6. Garantia da certificação: Certificado UL, com o número de ficheiro de certificação E484635, reconhecendo com autoridade a qualidade e a segurança do produto.


Especificações elétricas (25°C)

Especificações elétricas Valores
Proporção de rotação 1CT:1CT, ± 5%
OCL (indutância mínima) 200 uH Min @ 100 KHz, 0,1 V
Perda de inserção (dB Max) 1-100 MHz: -1.0
100-125 MHz: -1.5
Perda de retorno (dB Min) 1-30 MHz: -16
30-100MHz: -12
100-150 MHz: -10
Conversas cruzadas 1- 125 MHz: -25 dB Min.
Rejeição do modo comum (dB Min) 1-125MHz: -30
Rejeição de modo comum para modo diferencial (dB Min) 1-100 MHz: -30
100-125 MHz: -25
Isolamento Hi-Pot 2250VDC Min @ 60S
Intervalo de temperatura de funcionamento -40°C ~ +85°C



AVP9014RM 2.5G LAN Magnetics Schematic:

2.5GBase-T Modulos magnéticos AVP9014RM Transformador LAN de porta única 0
