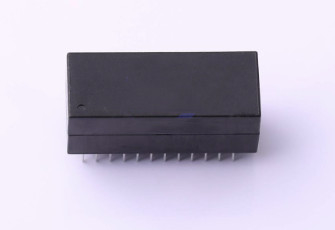

G4802DG 10/100/1000 BASE-T Dual Port Through-Hole Magnético

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ISO,ROHS,REACH

Número do modelo: G4802DG

Termos do pagamento & do transporte

Quantidade de ordem mínima: 60pcs/480pcs/1920pcs

Preço: $1.0 - $2.8

Detalhes da embalagem: Caixa

Tempo de entrega: 1-2 semanas

Termos de pagamento: T/T, L/C, Western Union, NET30/60/90 dias,

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

G4802DG

,

Transformador LAN 1000 Base-T

,

Dual Port LAN Magnético

Parte N°.:
G4802DG
Número de portos:
Porto duplo
Taxa de dados:
100/1000 Base-T
Função do ponto de entrada:
Não-ponto de entrada
Relação de voltas:
1CT: 1CT
Indutor:
350 uH
Olá!-potenciômetro:
1,5KV
Temperatura de funcionamento:
0°C~+70°C
Parte N°.:
G4802DG
Número de portos:
Porto duplo
Taxa de dados:
100/1000 Base-T
Função do ponto de entrada:
Não-ponto de entrada
Relação de voltas:
1CT: 1CT
Indutor:
350 uH
Olá!-potenciômetro:
1,5KV
Temperatura de funcionamento:
0°C~+70°C
G4802DG 10/100/1000 BASE-T Dual Port Through-Hole Magnético

Características principais do transformador LAN base-T de duas portas 100/1000:

  • Conformidade com as normas: Cumprem as normas IEEE 802.3 e ANSI X3.263, garantindo a compatibilidade com aplicações Ethernet padrão.
  • Compatível com a RoHS: Amigável ao ambiente, respeitando os regulamentos RoHS.
  • Alto desempenho: Suporta 10/100/1000 velocidades Base-T para rede versátil.
  • Instalação através de um buraco: Fornece uma instalação robusta e segura.
  • Configuração de duas portasRelação de voltas 1CT:1CT, otimizada para configurações não PoE.
  • Temperatura de funcionamento geral: Desempenho estável em temperaturas de 0°C a +70°C.
  • Isolamento confiável: O Hi-Pot é classificado em 1,5 kV para isolamento elétrico seguro.
  • Design compacto: Dimensões espaciais de 28 x 12 mm, ideais para espaços limitados.
  • Indutância elevada: 350 uH para melhorar a integridade do sinal e a supressão do ruído.

Especificações elétricas (@ 25°C):

Número da parte G4802DG
Proporção de rotação

1CT :1CT ± 5%

Perda de inserção

00,5-100 MHz: -1,1 dB no máximo.

Perda de retorno

0.5~40MHz: -18 dB Min

40.1~100 MHz: -12+20 log (f/80) dB Min

Rejeição do modo comum -30 dB Min.@0,5~100 MHz
Conversas cruzadas

0.5~40MHz: -30 dB Min

40.1~100MHz: -33+20 log (f/50) dB Min

Indutividade (OCL) @ 100KHz, 0,1V, 8mA DC BIAS

350 μH Min.

Teste HiPot 1500 Vrs



G4802DGFicha de dados- Não.SCHEMATIC:

G4802DG 10/100/1000 BASE-T Dual Port Through-Hole Magnético 0

G4802DGFicha de dados - Não.Mecânico:

G4802DG 10/100/1000 BASE-T Dual Port Through-Hole Magnético 1
