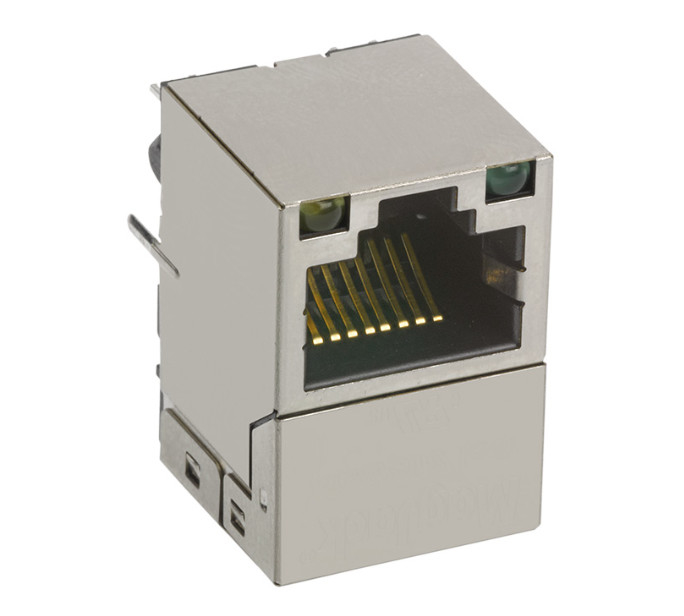

V8BR-1AX1-GH RJ45 Conector Vertical Suporte 60W 4PPoE Bel Magnetics

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ISO,ROHS,REACH

Número do modelo: V8BR-1AX1-GH

Termos do pagamento & do transporte

Quantidade de ordem mínima: 60pcs/480pcs/1920pcs

Preço: $1.0 - $2.8

Detalhes da embalagem: Caixa

Tempo de entrega: 1-2 semanas

Termos de pagamento: T/T, L/C, Western Union, NET30/60/90 dias,

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

V8BR-1AX1-GH

,

PoE RJ45 Vertical

,

Conector PoE RJ45 de 60 W

Parte N°.:
V8BR-1AX1-GH
Número de portos:
1x1
Velocidade:
1000Base-T
Tipo de montagem:
Através do Buraco
Tipo de LED:
G/Y
Configuração portuária:
Vertical
ABAS DO IEM:
- Não.
AVALIAÇÃO DO PONTO DE ENTRADA:
4PPoE 60W
Temperatura de funcionamento:
-40 a 85oC
Série:
Bel Magnetics
Parte N°.:
V8BR-1AX1-GH
Número de portos:
1x1
Velocidade:
1000Base-T
Tipo de montagem:
Através do Buraco
Tipo de LED:
G/Y
Configuração portuária:
Vertical
ABAS DO IEM:
- Não.
AVALIAÇÃO DO PONTO DE ENTRADA:
4PPoE 60W
Temperatura de funcionamento:
-40 a 85oC
Série:
Bel Magnetics
V8BR-1AX1-GH RJ45 Conector Vertical Suporte 60W 4PPoE Bel Magnetics

Descrição doV8BR-1AX1-GHJack RJ45 Vertical:

O V8BR-1AX1-GH é um conector RJ45 de porta única 1x1, projetado especificamente para aplicações Ethernet 1000BASE-T que exigem capacidades PoE.Uma configuração de porta vertical facilita a integração em PCBs compactos, mantendo um desempenho confiávelPode implementar 60W PoE para dobrar a potência que seu produto pode lidar com qualquer aplicação existente, aumentando sua velocidade 10 vezes em relação ao Ethernet Gigabit padrão.Os ICM da série de montagem vertical são compatíveis com as redes Ethernet existentes e compatíveis com todos os principais PHYs 1GBASE-T até 10GBASE-TAs principais características incluem LEDs verde/amarelo para indicação clara do estado da rede e um intervalo alargado de temperatura de funcionamento de -40°C a 85°C,assegurar um funcionamento estável em ambientes industriais e comerciaisAplicações adequadas incluem placas-mãe de placa única, PCs industriais, impressoras, placas-filhas, controladores industriais e quaisquer aplicações que exijam um conector Ethernet de montagem vertical,em que o espaço do conselho é um prémio.

Materiais principais do MagJack Vertical RJ45:

  • Casas de plástico:PBT termoplástico, preto, classificação de inflamabilidade UL 94V-0
  • Revestimento de contacto:Revestimento com ouro duro de 30 microns ou equivalente
  • Pins de saída:Fios de cobre revestidos de estanho, diâmetro 0,018 polegadas, 100 microns Atenuação mínima de estanho, os pinos são soldagem mergulhada
  • Escudo Metálico:Aço inoxidável (todos os condutores são soldagens)

Especificações elétricas (@ 25°C):

Número da parte V8BR-1AX1-GH
Proporção de rotação

TP1: 1CT :1CT ± 2%
TP2: 1CT :1CT ± 2%

TP3: 1CT :1CT ± 2%

TP4: 1CT :1CT ± 2%

Perda de inserção

0.1~1MHz: -1.0 dB no máximo.

1 ~ 65 MHz: -0,8 dB no máximo.

65~100 MHz: -1,0 dB no máximo.

100~125 MHz: -1,2 dB no máximo.

Perda de retorno

0.5~40MHz: -18 dB Min

40~100MHz: -12+20 log (f/80MHz) dB Min

Rejeição do modo comum -30 dB Min.@1~100 MHz
Conversas cruzadas -30 dB MIN. @ 1~100MHz
Indutividade (OCL) @ 100KHz, 0,1V,

Canal 1 e Canal 2:

350 μH Min. @8mA DC BIAS

Canal 3 e Canal 3:

350 μH Min. @8mA DC BIAS

120 μH Min. @19mA DC BIAS

Teste HiPot 2250 VDC



V8BR-1AX1-GHDesenho -- Disposição recomendada do PCB:

V8BR-1AX1-GH RJ45 Conector Vertical Suporte 60W 4PPoE Bel Magnetics 0



V8BR-1AX1-GHDesenho...SCHEMATIC:

V8BR-1AX1-GH RJ45 Conector Vertical Suporte 60W 4PPoE Bel Magnetics 1

V8BR-1AX1-GHDesenho...Especificações mecânicas:

V8BR-1AX1-GH RJ45 Conector Vertical Suporte 60W 4PPoE Bel Magnetics 2
