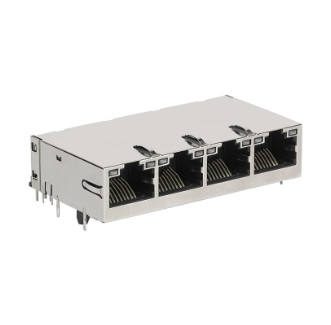

1X4 Magjack 1840581-6 Conector magnético RJ45 de perfil baixo com LED

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 1840581-6

Termos do pagamento & do transporte

Quantidade de ordem mínima: 200/1000 peças

Preço: $0.09-$2.3

Detalhes da embalagem: Tape & Reel

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

1840581-6

,

1x4 Conector RJ45 de baixo perfil

,

Conector 1000BASE-T RJ45 com LED

Número da parte:
1840581-6
Tipo de montagem:
T/H
Número de portos:
1x4
Velocidade:
1000Base-T
Opção de LEDs:
GY/GY
PERFIL DA ALTURA:
Baixo
Configuração portuária:
Tab Up
Temperatura de funcionamento:
0 a 70oC
ABAS DO IEM:
- Sim, sim.
AVALIAÇÃO DO PONTO DE ENTRADA:
N/A
Número da parte:
1840581-6
Tipo de montagem:
T/H
Número de portos:
1x4
Velocidade:
1000Base-T
Opção de LEDs:
GY/GY
PERFIL DA ALTURA:
Baixo
Configuração portuária:
Tab Up
Temperatura de funcionamento:
0 a 70oC
ABAS DO IEM:
- Sim, sim.
AVALIAÇÃO DO PONTO DE ENTRADA:
N/A
1X4 Magjack 1840581-6 Conector magnético RJ45 de perfil baixo com LED

Visão geral de 1840581-6Multiport Magjack:




O conector magnético RJ45 de baixo perfil 1840581-6 para aplicações não PoE.Este RJ45 Magjack suporta velocidades de Gigabit (1000BASE-T) com indicadores LED (GY/GY) para feedback visual. Projetado com uma configuração de porta tab-up e EMI tabs para melhorar a integridade do sinal, ele opera dentro de uma faixa de temperatura de 0 a 70oC. Ideal para várias configurações de rede,Este Magjack garante uma conectividade confiável num formato compacto.

Especificações de Magnetismo :


Aplicação 10/100/1000BASE-T
Impedância 100 OHMS
RATIO DE VOLTAÇÃO (CHIP: CABLE) 11 para todos os 4 pares
Indutividade de circuito aberto (OCL) 350UH MIN @ 100kHz, 0,1VRMS 8mA DC BIAS DE OoC a 70oC
Bi-Direcional Todos os quatro pares.
Performance @ 25oC
Perda de inserção (IL) 1.1dB MAX DE 0,5 MHz a 100 MHz
Perdas de retorno (RL) 18 dB MIN DE 0,5 MHz a 40 MHz
12-20 L0G (f/80) dB MIN DE 40,1 MHz a 100 MHz
ATENUAÇÃO CROSSTALK 35 dB MIN DE 0,5 MHz a 40 MHz
33-20 LOG (f/50) dB MIN DE 40,1 MHz a 100 MHz
Relação de rejeição do modo comum (CMRR) 30 dB MIN DE 0,5 MHz a 100 MHz
VOLTAGEM de isolamento 2250VDC ((MAX) PARA 60 SEGUNDOS COM UM TEMPO DE ALTE DE 500V/SEC E COM TODAS as portas ligadas



1840581-6Desenho - Mecânico:

1X4 Magjack 1840581-6 Conector magnético RJ45 de perfil baixo com LED 0



1840581-6Desenho...SEGUNDA PRENSA DE PCB Sugerida:

1X4 Magjack 1840581-6 Conector magnético RJ45 de perfil baixo com LED 1

1840581-6Desenho - Esquemas:



1X4 Magjack 1840581-6 Conector magnético RJ45 de perfil baixo com LED 2
