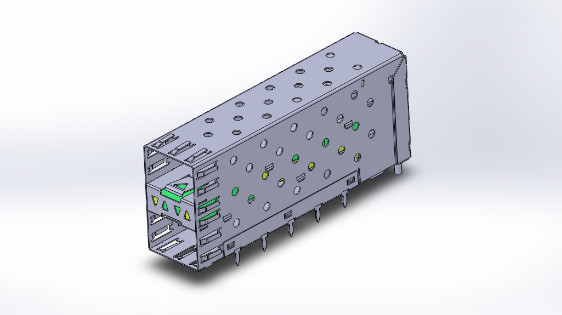

Press-Fit SAA0-ZZ-0001 SFP Cage Assembly com Lightpipe Externo e Interno

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: ISO 9001,ISO 14001,UL,SGS,REACH168

Número do modelo: SAA0-ZZ-0001

Termos do pagamento & do transporte

Quantidade de ordem mínima: 10/100/25K

Preço: $3.5-$9

Detalhes da embalagem: Caixa

Tempo de entrega: 3-7 dias

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 500K/Month

Obtenha o melhor preço
Destacar:

SAA0-ZZ-0001

,

2X1 SFP Cage Assembly

,

Caixa SFP com LightPipe

Fator de forma:
FPS
Número da parte:
SAA0-ZZ-0001
Portos:
2x1
Tubo de luz:
Tubo de 4 luzes
Dissipador de calor:
Sem
Rescisão:
Press-fit
Fator de forma:
FPS
Número da parte:
SAA0-ZZ-0001
Portos:
2x1
Tubo de luz:
Tubo de 4 luzes
Dissipador de calor:
Sem
Rescisão:
Press-fit
Press-Fit SAA0-ZZ-0001 SFP Cage Assembly com Lightpipe Externo e Interno

Descrição do SAA0-ZZ-0001 Montura de gaiolas SFP:

O conjunto de gaiolas SAA0-ZZ-0001 2X1 SFP é projetado para atender aos requisitos de desempenho elétrico, mecânico e ambiental para aplicações GIGA.Com um projeto de terminação press-fit com 4 Lightpipes externos e internos, esta gaiola SFP garante um desempenho fiável em vários ambientes com uma faixa de temperatura de funcionamento de -40 a 85°C. O Revestimento de Contato de ouro mínimo de 15μ" garante uma excelente condutividade.Com dimensões compactas de 63.5mm de comprimento, 15.38mm de largura e 25.5mm de altura.



Especificações técnicas:

Número da parte

  2149157-1

Série

FPS

Número de portos

Portas 2x1

Tipo

Press-Fit

  Incluindo Lightpipe

- Sim, sim.

  EMI Fingles Com
  Exibição Sem

  Orientação do corpo

  Ângulo reto

  Recomendado MinimumEspessura do PCB   1.57 mm

  Intervalo de temperatura de funcionamento

  -40 ∼ 85 °C

Classificação atual de contato 0.5A (por contacto)

Resistência ao isolamento

100 MΩ min.

Voltagem resistente dielétrica 300VDC @ 1min.
Força de inserção 40N MAX.
Força de extracção 12.5N MAX.

Durabilidade

100 ciclos MIN.

Retenção da gaiola (força do fecho)

90N Min



- O que é? Materiais de gaiolas SFP:

  • Capa superior: liga de cobre, espessura = 0,25 mm
  • Concha inferior: Liga de cobre, espessura = 0,25 mm
  • UD Meio terreno: liga de cobre, espessura = 0,25 mm
  • Fonte interna: SUS304, espessura = 0,20 mm
  • Casa do conector: LCP. UL: 94V-0 Cor: Preto
  • Terminal: liga de cobre, espessura = 0,20 mm
  • Lâmpadas externas e internas: PC, UL94V-0, Transparente
  • Cobertura do tubo de luz: PBT. UL94V-0 Cor: Preto



SAA0-ZZ-0001 Desenho - Dimensão:

Press-Fit SAA0-ZZ-0001 SFP Cage Assembly com Lightpipe Externo e Interno 0



SAA0-ZZ-0001 Desenho - Layout recomendado do PCB:

Notas:
1As opções de revestimento através de buracos recomendadas incluem HASL, OSP ou imersão (ouro, prata ou estanho).
2É necessária uma espessura mínima de PCB de 1,57 mm para aplicações USB unilaterais.
3A área de eclosão serve como zona de colocação para o LED, que deve ser centrada dentro desta zona designada para um posicionamento e funcionalidade ideais.



Press-Fit SAA0-ZZ-0001 SFP Cage Assembly com Lightpipe Externo e Interno 1
