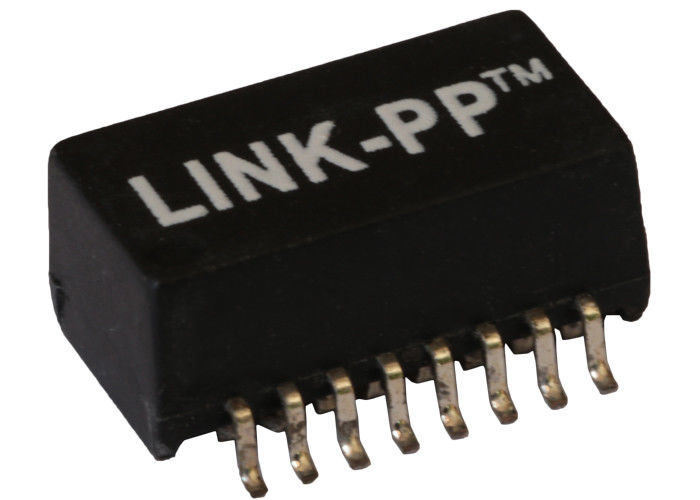

H1601CG LAN Magnetics LP1188NL 10/100Base-T Ethernet Transformer

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: H1601CG

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

magnetics 10/100base-t

,

Transformador Ethernet 16 pin

,

H1601C

Especificações:
H1601C
Tipo de montagem:
Montagem de superfície
Velocidade:
10/100 Base-T
Relação de voltas:
11 Transmissor, 1 Receptor
Aplicação:
equipamento de comunicação eletrônica
Temperatura de funcionamento:
0 a + 70℃
Arquivos disponíveis:
PDF/3D/ISG/Stp/Step/Ficha de dados
Especificações:
H1601C
Tipo de montagem:
Montagem de superfície
Velocidade:
10/100 Base-T
Relação de voltas:
11 Transmissor, 1 Receptor
Aplicação:
equipamento de comunicação eletrônica
Temperatura de funcionamento:
0 a + 70℃
Arquivos disponíveis:
PDF/3D/ISG/Stp/Step/Ficha de dados
H1601CG LAN Magnetics LP1188NL 10/100Base-T Ethernet Transformer

10/100 Base-T Transformador de porta única



Número da parte

Fabricante

Número da parte

Fabricante Descrição

H1601C

LP1188NL

LINK-PP

10/100 Modulos de transformadores de porta única base-T


Porto Tipo de transformador Taxa de dados Relação de voltas
Porto único Interface de isolamento e dados 10/100 Base-T 1CT:1CT

Tipo de montagem Tamanho / Dimensão Indutor Hip-POT
Montagem de superfície 120,8 mm x 9,30 mm x 5,1 mm 350 uH 1.5 kV

Função PoE Altura - Sentado (máximo) Soldar Pacote
Não-PoE 0.244" (6,20 mm) Soldagem por refluxo Tape & Reel



 Características doH1601CTransformador Ethernet:

  • H1601CG => LP1102NL [Modelo de produção em massa]

  • Compatível com a RoHS

  • RoHS máxima de solda 260 °C/ 3~5 sec

  • Projetados para satisfazer os requisitos IEEE802.3 e ANSIX3.263.

  • Indutância primária 350uH min. com Bias DC de 8mA

  • Temperatura de funcionamento entre 0°C e +70°C

  • Temperatura de armazenagem entre -25°C e +125°C

  • Transformador Ethernet de isolamento de uma única porta base-T 10/100

  • Pino universal internacional
  • Pacote SMD de pequeno volume
  • Voltagem de isolamento: 1500VDC
  • Alta fiabilidade, grande volume de estoque e aplicação





 Perfil recomendado de solda por refluxo:



H1601CG LAN Magnetics LP1188NL 10/100Base-T Ethernet Transformer 0





* T = 217°C
* Tp = 245°C
* ts=60-180s Ts max=200°C Ts min=150°C
* t = 60-150s tp = 20-40s T25°C até pico = 8min max
* Taxa de subida = 3°C/s max Taxa de descida = 6°C/s max
* Compatível com a RoHS
* Pasta de solda SAC 305 Sn 96.5/Ag 3.0/Cu 0.5
* Espessura da tela de seda: 0,15 mm Min




Desenho do transformador LAN:
