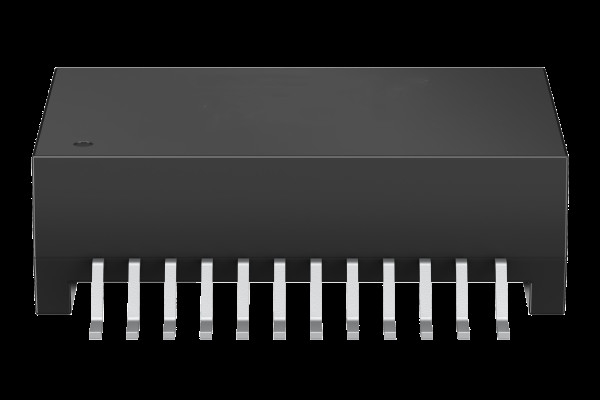

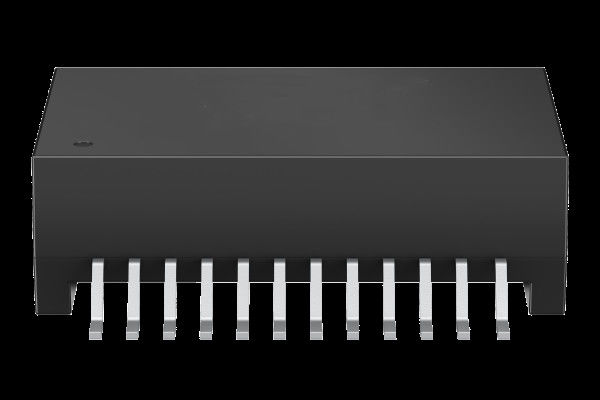

B78476A8317A003 1000 Módulos magnéticos base-T para aplicações LAN

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: B78476A8317A003

Termos do pagamento & do transporte

Quantidade de ordem mínima: 350pcs

Preço: $0.06-$1.5

Detalhes da embalagem: T&R

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Mês

Obtenha o melhor preço
Destacar:

Módulos de Magnetismo 1000 Base-T

,

B78476A8317A003

,

SMD LAN Magnetics

Número da parte:
B78476A8317A003
Portão do transformador:
Porto único
Relação de voltas:
1CT: 1CT
Tipo de montagem:
SMD
Tamanho (± 0,25 mm):
170,60 mm x 12,10 mm
Altura:
50,80 mm ± 0,25 mm
Temp de funcionamento. escala:
0 a 70°C
Peso:
2.2g
Número da parte:
B78476A8317A003
Portão do transformador:
Porto único
Relação de voltas:
1CT: 1CT
Tipo de montagem:
SMD
Tamanho (± 0,25 mm):
170,60 mm x 12,10 mm
Altura:
50,80 mm ± 0,25 mm
Temp de funcionamento. escala:
0 a 70°C
Peso:
2.2g
B78476A8317A003 1000 Módulos magnéticos base-T para aplicações LAN

Características principais do transformador LAN de porta única:

  • Toróide de ferrita, caixa e recipiente (UL 94 V-0)
  • Compatível com a norma IPC/JEDEC J-STD-020D
  • Compatível com a norma IEEE 802.3
  • Otimizado para aplicações full duplex
  • Compatibilidade com a RoHS

Especificações elétricas @25°C:



Número da parte B78476A8317A003
Relação de voltas (primária: secundária) 1CT: 1CT ± 3%
Indutividade 350 μH min. @100 kHz, 100 mV, 8 mA de desvio de corrente contínua
Ensaio de tensão 1500 V AC 50 Hz, 1 minuto
Perda de inserção -1,0 dB máximo @ 1 MHz - 100 MHz
Perda de retorno (dB Min) 1-40 MHz: -18
  50 MHz: -16
  60-80 MHz: -12
  100 MHz: -10
Interferência transversal (dB Min) 30 MHz: -43
  60 MHz: -37
  100 MHz: -33
DCMR (diferencial de rejeição do modo comum, dB Min) 30 MHz: -43
  60 MHz: -37
  100 MHz: -33
Intervalo de temperatura de funcionamento 0 °C... +70 °C
Peso Aproximadamente 2,2 g.



B78476A8317A003 Desenho dimensional:

B78476A8317A003 1000 Módulos magnéticos base-T para aplicações LAN 0



B78476A8317A003- A fixar.- Não.

B78476A8317A003 1000 Módulos magnéticos base-T para aplicações LAN 1



B78476A8317A003 Unidade de embalagem:

  • Banda de blister de 32 mm, bobina de 330 mm (embalagem de cartão)
  • Unidade de embalagem: 350 peças/rolo
