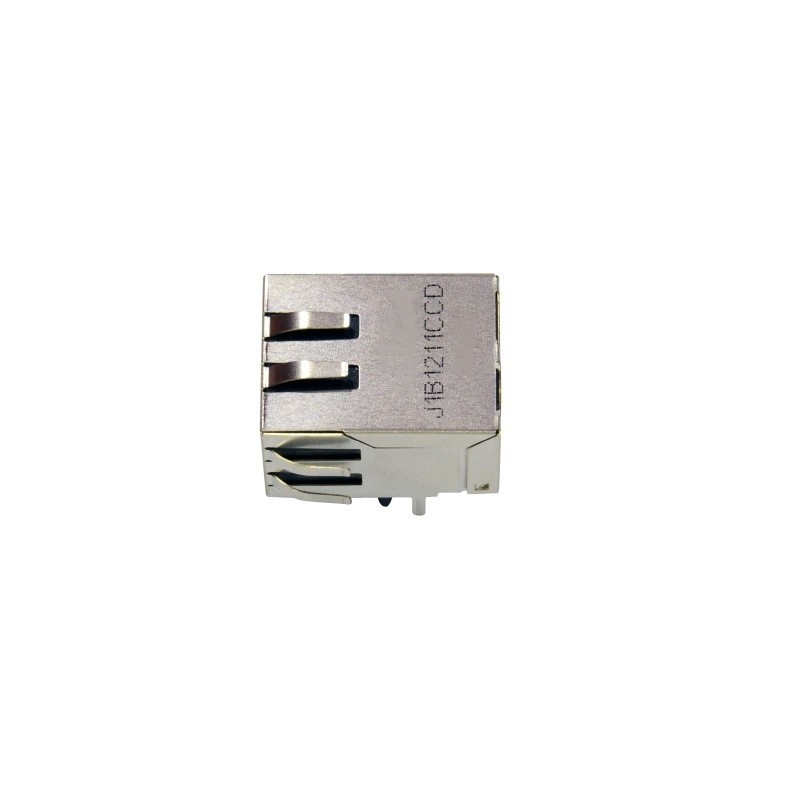

J1B1211CCD Módulo de conector RJ45 com 10/100 BASE-TX Magnéticos e LEDs

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: ISO9001,SGS,UL,CE,REACH

Número do modelo: J1B1211CCD

Termos do pagamento & do transporte

Quantidade de ordem mínima: 200 unidades

Preço: $0.95↑

Detalhes da embalagem: Reel/cartão

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 4000000/Mês

Obtenha o melhor preço
Destacar:

J1B1211CCD

,

Módulo de conector RJ45 de porta única

,

Conector RJ45 com LEDs

P/N:
J1B1211CCD
EMI Finger:
Com
Aplicações:
Categorias 5 e 6
Taxa de dados:
10/100 de base-tx
Intervalo de temperatura de funcionamento:
-40°C a +85°C
Cor dos LEDs:
Verde / Amarelo
P/N:
J1B1211CCD
EMI Finger:
Com
Aplicações:
Categorias 5 e 6
Taxa de dados:
10/100 de base-tx
Intervalo de temperatura de funcionamento:
-40°C a +85°C
Cor dos LEDs:
Verde / Amarelo

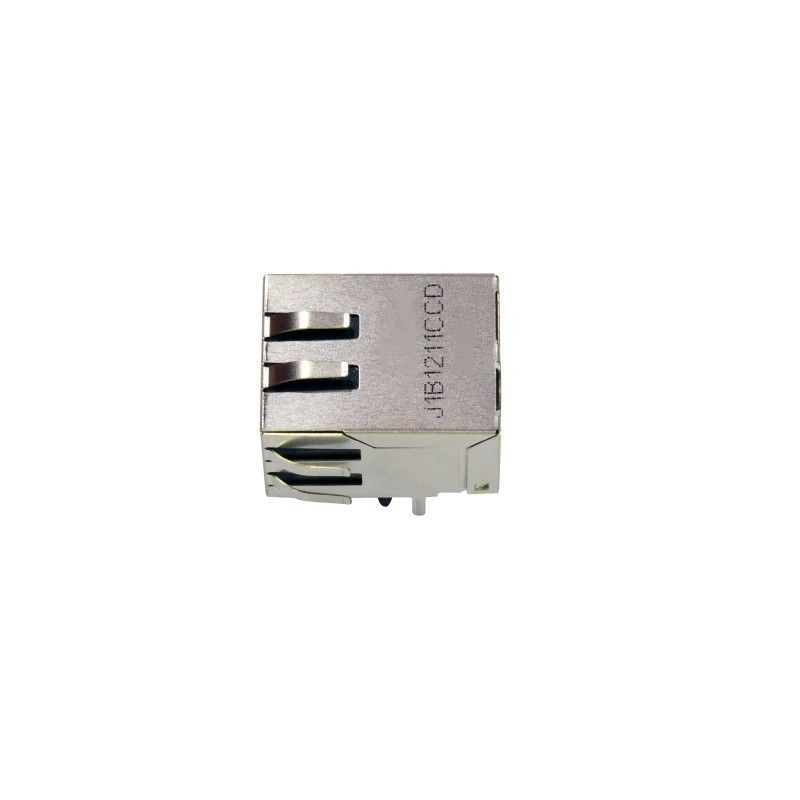

J1B1211CCD Módulo de conector RJ45 com 10/100 BASE-TX Magnéticos e LEDs

Classificação de ensaio de durabilidade RJ45 e especificação do material:


1Durabilidade: 750 inserções
2Força de acasalamento: 5 libras / 2.268 kgs.
3Material do escudo: latão
Finitura do escudo: 30 μ inches de níquel
4Material de contacto: latão de fósforo
Área de Revestimento de Contato: 50 μ pulgadas Níquel sobre Revestimento de Ouro seletivo 6 μ pulgadas
5Material da caixa: UL 94V-0 Termoplástico



J1B1211CCD 10/100 BASE-T RJ45 Características do conector:



  • Protegido com Dedo EMI
  • Através da montagem de soldadura por buracos
  • Adequado para CAT 5 e 6 Fast Ethernet Cable ou melhor UTP.
  • Cumprir ou exceder a norma IEEE 802.3 para 100 Base-T.
  • Magnéticos e LEDs integrados 10/100 BASE-TX.
  • OCL mínima de 350 μH com corrente de desvio de 8 mA.
  • Isolamento mínimo de 1500 Vrms, de acordo com o requisito IEEE 802.3.
  • Todos os materiais são compatíveis com RoHS e UL94-V0.
  • RoHS máxima de solda 260 °C.
  • Cumprir o requisito básico de isolamento da EN60950-1.
  • Intervalo de temperatura de funcionamento: -40°C a +85°C.
  • Intervalo de temperatura de armazenagem: -40°C a +125°C.





Especificações elétricas @ 25°C:



Parâmetro Condições de ensaio VALOR
Número da parte - J1B1211CCD
Indução J3-J6 100 kHz, 100 mV, 8 mADC 350 uH min.
Indução J4-J5 100 kHz, 100 mV, 8 mADC 350 uH min.
Indução J7-J8 100 kHz, 100 mV, 8 mADC 350 uH min.
A partir de 1 de janeiro de 2015   2250VDC, 1 minuto
Relação de voltas (± 5%) TX e RX 1CT:1CT
Perda de inserção 1MHz-100MHz - 1,0 dB no máximo.
Perdas de retorno 1 MHz-30 MHz - 18 dB em min.
Perdas de retorno 30 MHz-60 MHz - 14 dB min.
Perdas de retorno 60 MHz-80 MHz - 12 dB min.
Apresentação de dados 1MHz-100MHz - 30 dB min.
Rejeição do modo comum 1MHz-50MHz - 30 dB min.
CMRR 1MHz-100MHz - 30 dB min.



Ficha de dados J1B1211CCD:

J1B1211CCD Módulo de conector RJ45 com 10/100 BASE-TX Magnéticos e LEDs 0
