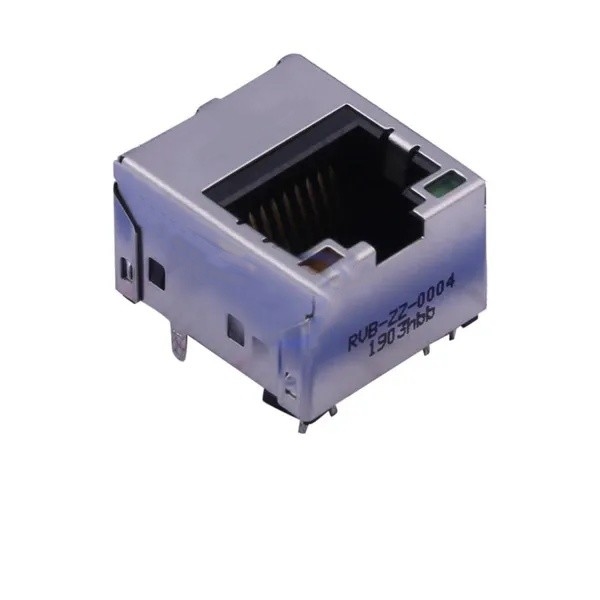

Conector RJ45 vertical 1X1 blindado com LED RVB-ZZ-0004

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ISO,ROHS,REACH

Número do modelo: RVB-ZZ-0004

Termos do pagamento & do transporte

Quantidade de ordem mínima: 60pcs/480pcs/1920pcs

Preço: $1.0 - $2.8

Detalhes da embalagem: Caixa

Tempo de entrega: 1 a 2 semanas

Termos de pagamento: T/T, L/C, Western Union, NET30/60/90 dias,

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

RVB-ZZ-0004

,

Conector RJ45 Vertical 100 Base-T

,

Conector 1X1 UDE RJ45

Parte N°.:
RVB-ZZ-0004
Tipo de conector:
Conector RJ45 vertical
Número de portos:
1x1
Tipo de montagem:
Através do Buraco
Taxa de dados:
10/100 Base-T
Cor LED:
Verde - Laranja
aba:
Para cima.
Duração:
160,00 mm
Largura:
18.35 mm
Altura:
9.95 mm
Parte N°.:
RVB-ZZ-0004
Tipo de conector:
Conector RJ45 vertical
Número de portos:
1x1
Tipo de montagem:
Através do Buraco
Taxa de dados:
10/100 Base-T
Cor LED:
Verde - Laranja
aba:
Para cima.
Duração:
160,00 mm
Largura:
18.35 mm
Altura:
9.95 mm
Conector RJ45 vertical 1X1 blindado com LED RVB-ZZ-0004

Características do Jack Vertical RJ45:

◆ RoHS pico onda temperatura de solda classificada 265°C.
◆ Através da montagem por buracos.
◆ Conforme o padrão IEEE 802.3.
◆ OCL mínimo de 350 uH com corrente de desvio de 8mA.
◆ RVB-ZZ-0004 foi concebido para satisfazer os requisitos de desempenho elétrico, mecânico e ambiental.
◆ 750 ciclos Durabilidade
◆ Temperatura de funcionamento: 0°C a +70°C.
◆ Temperatura de armazenamento: -40°C a +85°C.
◆ Conector RJ45 com LED.
◆ 500 MΩ min. Resistência de isolamento.
◆ Todas as peças devem ser embaladas e embaladas para proteger contra danos físicos, corrosão e deterioração durante o transporte e armazenamento.



Materiais principais do RVB-ZZ-0004 RJ45 Vertical:

  • Partes terminais ((Subcobertura: 50 μm min. Total de níquel)
  • Terminal RJ: Bronze de fósforo, espessura = 0,35 mm
  • Área de contacto: Flash de ouro
  • Terminal de entrada: latão, espessura = 0,35 mm
  • Revestimento: 100 μ" min.
  • Terminal de caixa: latão, espessura = 0,30 mm
  • Revestimento: 100 μ" min.
  • Partes de plástico
  • Habitação: PA6T, preto
  • Caso: PA6T, preto
  • Partes de escudo: aço inoxidável, espessura = 0,20 mm, pré-soldagem

Especificações elétricas (@25°C):

Perda de inserção 1~100 MHz: -1,0 dB no máximo.
Perda de retorno

1~30MHz: -18dB Min. carga 100Ω

30~60MHz: -16dB Min. carga 100Ω

60~80MHz: -12 dB Min. carga 100Ω

Rejeição do modo comum -30 dB Min.@1~100 MHz
Conversas cruzadas -30 dB MIN. @ 1~100MHz
Indutividade (OCL) @ 100KHz, 0,1V, 8mA DC BIAS 350 μH Min.
Teste HiPot 1500Vac 60 ou 2250Vdc 60
Relação de rotação 11 ± 2%
Cor verde emissora 570 nm λp
Cor Laranja Emitente 605 nm λp



Ficha de dados RVB-ZZ-0004 -- Layout recomendado do PCB:

Conector RJ45 vertical 1X1 blindado com LED RVB-ZZ-0004 0



Ficha de dados RVB-ZZ-0004Características elétricas:

Conector RJ45 vertical 1X1 blindado com LED RVB-ZZ-0004 1



Ficha de dados RVB-ZZ-0004Perfil de temperatura de solda de ondas:

Conector RJ45 vertical 1X1 blindado com LED RVB-ZZ-0004 2
