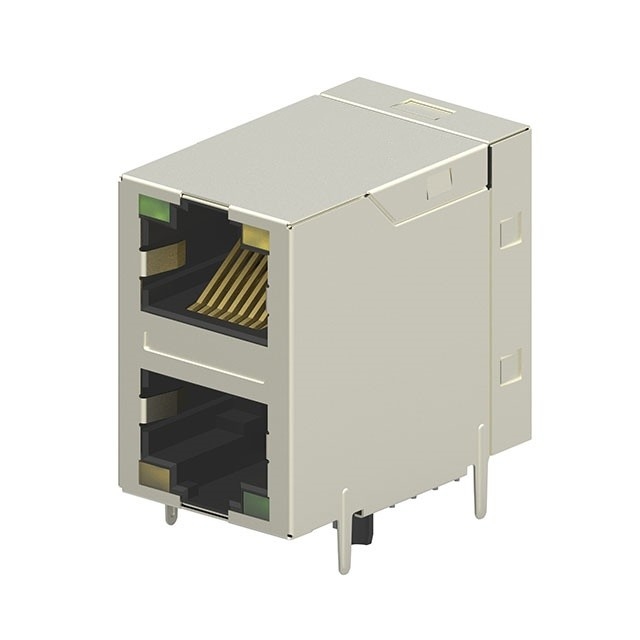

RJ45 com conector magnético integrado 2301997-7 Performance Cat 5e

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ISO,ROHS,REACH

Número do modelo: 2301997-7

Termos do pagamento & do transporte

Quantidade de ordem mínima: 40 pcs

Preço: $1.2 - $6.86

Detalhes da embalagem: Caixa

Tempo de entrega: 1 a 2 semanas

Termos de pagamento: T/T, L/C, Western Union, NET30/60/90 dias,

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

2301997-7

,

Conector RJ45 com magnéticos integrados

,

RJ45 multi Jack portuário

Tipo:
jaque rj45 magnético
Gênero:
Jack (mulher)
Configuração:
2x1
Número de posições/contatos por porto:
8P8C
Proteção:
Escondido
Categoria do desempenho:
Cat 5e
Temperatura mínima de funcionamento:
- ℃ 40
Temperatura máxima de funcionamento:
+ ℃ 85
Classificação de inflamabilidade:
UL 94 V-0
Ciclos de acasalamento:
Ciclo 750
Cor LED:
Verde - Amarelo
Direção da Aba:
Para cima e para baixo
Tipo:
jaque rj45 magnético
Gênero:
Jack (mulher)
Configuração:
2x1
Número de posições/contatos por porto:
8P8C
Proteção:
Escondido
Categoria do desempenho:
Cat 5e
Temperatura mínima de funcionamento:
- ℃ 40
Temperatura máxima de funcionamento:
+ ℃ 85
Classificação de inflamabilidade:
UL 94 V-0
Ciclos de acasalamento:
Ciclo 750
Cor LED:
Verde - Amarelo
Direção da Aba:
Para cima e para baixo
RJ45 com conector magnético integrado 2301997-7 Performance Cat 5e

Materiais para conectores RJ45 MultiPort:


2301997-7 RJ45 com magnéticos usando materiais de alta qualidade.O escudo é de latão com revestimento de níquel para resistência à corrosãoO material de contacto é uma liga de cobre, com revestimento selectivo de ouro (mínimo 0,76 μm ou 30 μin) sobre 1,27 μm (50 μin) de níquel na área de contacto.Os pinos de solda são revestidos com estanho sobre níquelAlém disso, o conector é capaz de suportar temperaturas de refluxo de 260 °C.





O que é o RJ45 com magnéticos?



Um conector RJ45 com magnéticos é um conector RJ45 com componentes magnéticos embutidos, como transformadores e estrangulamentos.e redução de ruído nas redes EthernetA integração dos ímãs diretamente no conector RJ45 elimina a necessidade de transformadores separados no PCB, economizando espaço e simplificando o processo de montagem.Este tipo de conector é comumente usado em aplicações Ethernet para suportar recursos como isolamento de sinal e correspondência de impedância.



2301997-7 Ficha de dados -- DIAGRAMA DE CIRCUITO ELÉTRICO:



RJ45 com conector magnético integrado 2301997-7 Performance Cat 5e 0

2301997-7Especificações elétricas:

RATIO DE VOLTA @ 100 kHz (P1~P2):(J1~J2) = 1:1±2%
(P3~P4):(J3~J6) = 1:1±2%
(P5~P6):(J4~J5) = 1:1±2%
(P7~P8):(J7~J8) = 1:1±2%
Indução primária 350 μH MIN @ 100 kHz,0.1V 8mA DC BIAS
Resistência de corrente contínua 1.2 OHMS MAX
Perda de inserção 1-100MHz: -1,0dB MAX
100-125 MHz: -1,2 dB MAX
Perdas de retorno 1-40 MHz: -16 dB MIN.
40-100MHz: -10dB+20log ((f/80MHz) MIN.
TALK cruzado 1-100 MHz: -30 dB MIN.
Atenuação de modo comum a comum 1-100 MHz - 30 dB MIN.
Isolamento: lado PHY para lado linha 2250VDC
