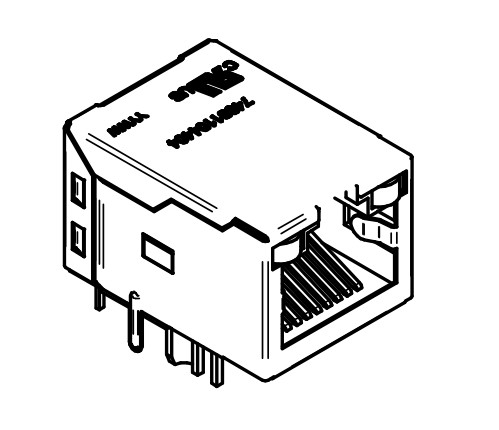

WE RJ45 74991104404 Magnéticos integrados RJ45 10/100/1000BASE-T

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: ROHS

Número do modelo: 74991104404

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 peça

Preço: $0.25 - $0.9

Detalhes da embalagem: Caixa

Tempo de entrega: 2-3 semanas

Termos de pagamento: TT, NET30/60/90 Dias

Habilidade da fonte: 50000 partes pela semana

Obtenha o melhor preço
Destacar:

74991104404

,

1x1 RJ45 Magnéticos integrados

,

1000BASE-T WE RJ45

Número da parte:
74991104404
Taxa de dados:
1000Base-T
POE:
Não-ponto de entrada
Portos:
1x1
Fechadura:
Tab Up
OperatingTemperature:
-40 °C até +85 do °C
Cor LED:
amarelo/verde-amarelo
Nível da sensibilidade de umidade (MSL):
1
Número da parte:
74991104404
Taxa de dados:
1000Base-T
POE:
Não-ponto de entrada
Portos:
1x1
Fechadura:
Tab Up
OperatingTemperature:
-40 °C até +85 do °C
Cor LED:
amarelo/verde-amarelo
Nível da sensibilidade de umidade (MSL):
1
WE RJ45 74991104404 Magnéticos integrados RJ45 10/100/1000BASE-T

Características:



1. RJ45 Conector com transformador integrado / estrangulamento de modo comum

2Disponível em SMT, THT e THT com USB

3. Compatível com os padrões IEEE 802.3

4Adequado a temperaturas industriais de 40 °C a + 85 °C

1000BASE-T WE RJ45 Aplicações:



* Compatível com sistemas Ethernet industriais como EtherCAT ou Profinet
- Não.*Compatível com a maioria dos ICs para aplicações Ethernet, como Microchip, Broadcom, Marvell
- Não.*Hubs, roteadores, switches, câmaras IP, aplicações IoT



Especificações do Jack magnético THT:

ProdutosCategoria Magnéticos integrados RJ45
Série Transformador LAN 74991104404 WE-RJ45
Velocidade 1000BASE-T
Gênero Jack (mulher)
Códigos USOC RJ45
Número de portos 1x1
Proteção Escondido
Ciclo de acasalamento 750
Estilo de montagem Através do Buraco
Classificação atual 20 mA
Nomenclatura de tensão 1.8 V
Temperatura mínima de funcionamento -40°C
Temperatura máxima de funcionamento + 85°C
Direção da Aba Tabela para cima
Relação de voltas 11 ± 3%
Indutividade 350 μH min. @ 100 kHz/ 100 mV 8 mA
Tensão de ensaio de isolamento 2250 V (DC) min.
Perda de inserção 1-100 MHz -1 dB no máximo.
Perda de retorno 1-30 MHz @ 100 Ω: -16 dB min.
30 a 60 MHz @ 100 Ω: -13,5 dB min.
60-80 MHz @ 100 Ω: -12 dB min.
80-100 MHz @ 100 Ω: -10 dB min.
Transmissão 1-60 MHz: -33 dB min.
60-100 MHz: -30 dB min.
Relação de rejeição de modo comum CMRR 1-30 MHz: -35 dB min.
30 a 60 MHz: -32 dB min.
60-100 MHz: -30 dB min.


Propriedades do material:



  • Material de revestimento de plástico: LCP de plástico térmico preto
  • Classificação de inflamabilidade das caixas de plástico: UL94 V-0
  • Material de blindagem: latão
  • Revestimento de blindagem: níquel de 30 u"
  • Material de contacto: Bronze de fósforo
  • Revestimento por contacto: 30 u" de ouro sobre 50 μ" de níquel





Ficha de dados 74991104404:



1. Padrão de buraco recomendado: [mm]

WE RJ45 74991104404 Magnéticos integrados RJ45 10/100/1000BASE-T 0

2. Retalho recomendado do painel: [mm]



WE RJ45 74991104404 Magnéticos integrados RJ45 10/100/1000BASE-T 1
