LFE8505 10/100 Base-T Ethernet Magnetics Transformador LAN SMT de porta única

O LFE8505 é um transformador magnético Ethernet premium 10/100 Base-T projetado para fornecer excelente integridade de sinal e isolamento elétrico para equipamentos de rede modernos. Fabricado com Tecnologia de Montagem em Superfície (SMT), este transformador LAN garante transmissão de dados estável enquanto protege componentes IC sensíveis contra surtos de alta tensão e interferência eletromagnética (EMI).

Principais Características do LFE8505 Magnetismo Ethernet 10/100 Base-T

• Integridade de Sinal Ótima: Suporta velocidades de transmissão 10/100 Base-T, garantindo perda de inserção mínima e excelente perda de retorno para comunicação de rede confiável.
• Isolamento Robusto: Fornece isolamento elétrico de alta tensão para proteger chips PHY e hardware de rede contra picos de tensão e descarga estática.
• Design SMT: A embalagem de montagem em superfície é otimizada para montagem automatizada pick-and-place, melhorando a eficiência de fabricação e reduzindo os custos de produção.
• Conformidade com Padrões da Indústria: Em total conformidade com os padrões IEEE 802.3 e diretivas ambientais RoHS.

Especificações do Magnetismo Ethernet LFE8505:

Desempenho Elétrico

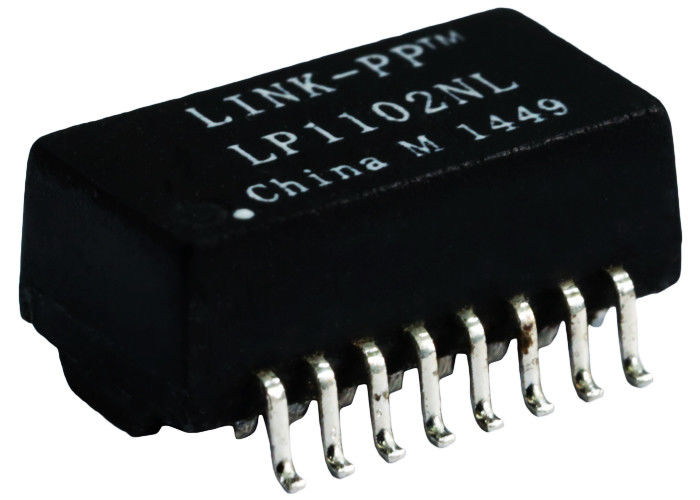

O Transformador Ethernet LP1102NL é projetado para fornecer acoplamento magnético estável entre dispositivos Ethernet PHY e conectores RJ45.

Seu design de transformador otimizado ajuda a:

• Melhorar a qualidade do sinal
• Reduzir a interferência eletromagnética (EMI)
• Fornecer isolamento galvânico
• Aumentar a confiabilidade da rede
• Proteger o circuito da interface Ethernet

O transformador atende aos requisitos elétricos de aplicações Fast Ethernet e suporta montagem automatizada de PCB para fabricação de alto volume.

Informações Mecânicas

Desenho do Transformador Ethernet SMT LFE8505:

Aplicações do Transformador Ethernet LFE8505

• Switches Ethernet
• Roteadores de Banda Larga
• Controladores Ethernet Industriais
• Sistemas de Rede Embarcados
• Placas de Interface de Rede (NIC)
• LAN-on-Motherboard (LOM)
• Equipamentos de Rede SOHO
• Modems ADSL
• Medidores Inteligentes
• PCs Industriais
• Firewalls de Rede
• Dispositivos de Comunicação IoT

Perguntas Frequentes (FAQ)

P: O que é um Transformador Ethernet?

R: Um Transformador Ethernet é um componente magnético instalado entre um chip Ethernet PHY e um conector RJ45. Ele fornece isolamento elétrico, casamento de impedância e supressão de ruído para garantir comunicação Ethernet estável.

P: Quais são os benefícios de usar um Transformador Ethernet SMT?

R: Transformadores SMT (Surface Mount Technology) como o LFE8505 permitem a montagem automatizada de PCB, o que acelera significativamente a produção em massa e reduz os custos de fabricação. Eles também ocupam menos espaço vertical em comparação com componentes through-hole.

P: Este transformador magnético é compatível com os padrões IEEE?

R: Absolutamente. O LFE8505 atende a todos os padrões IEEE 802.3 para aplicações Fast Ethernet 10/100 Base-T, garantindo compatibilidade e desempenho de rede confiável em todos os dispositivos Ethernet padrão.

P: O LP1102NL é compatível com o LFE8505?

R: Sim. O LP1102NL foi projetado como um substituto compatível para o LFE8505 em projetos de interface Ethernet suportados.

P: O que significa isolamento de 1500Vrms?

R: Indica que o transformador pode suportar uma tensão de isolamento mínima de 1500Vrms, ajudando a proteger os dispositivos Ethernet PHY contra surtos elétricos e melhorando a segurança do sistema.

P: O que é Indutância em Circuito Aberto (OCL)?

R: A Indutância em Circuito Aberto mede a indutância primária do transformador. O LP1102NL fornece um OCL mínimo de 350µH, garantindo transmissão de sinal Ethernet estável.

P: Amostras estão disponíveis?

R: Sim. Amostras de engenharia, datasheets e suporte técnico estão disponíveis para avaliação de protótipos e qualificação de produção.
