Detalhes do produto
Casa > produtos > RJ45 multi Jack portuário > HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack com 1000base-T Magnetics

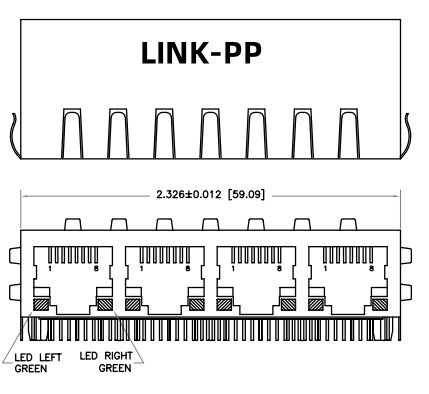

HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack com 1000base-T Magnetics

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: ISO9001,SGS,UL,CE,REACH

Número do modelo: HFJ14-1G01ER-L11RL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.11-$12

Detalhes da embalagem: Caixa

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 208K/Mês

Obtenha o melhor preço
Destacar:

HFJ14-1G01ER-L11RL

,

1000base-T RJ45 Fastjack

,

Conector IEEE802.3ab RJ45

Categoria de produtos:
Conector RJ45 multiporte
Configuração das portas:
1x4
Proteção:
Escondido
Aplicações:
10/100/1000 de base-t
Tipo de montagem:
Através do Buraco
Temperatura de funcionamento:
0-70℃
Estilo de terminação:
Soldagem
LED L / R Cor:
Verde.
Pico:
2.54 mm
Comprimento do produto:
590,09 mm
Categoria de produtos:
Conector RJ45 multiporte
Configuração das portas:
1x4
Proteção:
Escondido
Aplicações:
10/100/1000 de base-t
Tipo de montagem:
Através do Buraco
Temperatura de funcionamento:
0-70℃
Estilo de terminação:
Soldagem
LED L / R Cor:
Verde.
Pico:
2.54 mm
Comprimento do produto:
590,09 mm
HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack com 1000base-T Magnetics



Características principais do Gigabit RJ45 Multi Port Jack



Compatibilidade Ethernet:Suporta Ethernet Gigabit (10/100/1000), compatível com os padrões IEEE 802.3ab.
- Não.Indutividade:350 μH OCL mínimo a 8 mA DC bias em toda a gama de temperaturas.
- Não.Revestimento de contacto:30 μl de revestimento em ouro (mínimo) nos contatos para uma conectividade fiável.
- Não.Testes:100% de testes de conformidade garantem um desempenho consistente.
- Não.Hi-Pot:Resiste a 1500 Vrms de teste de hi-pot.
- Não.Conformidade ambiental:Sem chumbo e compatível com a RoHS.
- Não.Solução:Compatível com processos de solda por ondas sem chumbo para componentes de buracos.
- Não.Durabilidade:Classificado para 1000 ciclos de acasalamento.
- Não.Orientação do corpo:Design de ângulo reto.





Materiais do HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack com LED



  • Material da caixa: Poliéster, preto UL94V-O
  • Material de contacto: Bronze de fósforo
  • Lideranças: revestimento matte Sn
  • Escudo: liga de Cu com revestimento de Ni
  • Revestimento de contacto: Ouro em detrimento do níquel


Especificações elétricas @25°C



1. RACIO DE VOLTAÇÃO: 1:1 ± 3%

2. OCL(100KHz,0.1V,8mADC):350μH min.

3Perda de inserção

1-100MHz: -1,1dB máximo

4. RETORN LOSS

1-40MHz: -18 dB min

6OMHz: 14 dB min

80 MHz: 12 dB min.

100 MHz: 10 dB min.

5- O que é?

1-100MHz: 35 dB tipo

6. CMR

0.1-30MHz: Tipo 50 dB

30-60MHz:-40dBtipo

60-100MHz: 35 dB tipo

7Isolamento: 1500 Vrms



HFJ14-1G01ER-L11RL Desenho esquemático elétrico



HFJ14-1G01ER-L11RL 1x4 RJ45 Fastjack com 1000base-T Magnetics 0
