Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: RoHS
Número do modelo: H16105D
Documento: LP41689PNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
H16105D |
LINK-PP P/N: |
LP41689PNL |
Montagem: |
PHT |
Velocidade: |
10/100 Base-T |
Olá!-potenciômetro: |
1500 Vrms |
OCL: |
minuto 350uh |
Relação de voltas TX/RX: |
1CT: 1CT |
Faixa de temperatura de operação: |
0 ℃ a +70 ℃ |
Especificações: |
H16105D |
LINK-PP P/N: |
LP41689PNL |
Montagem: |
PHT |
Velocidade: |
10/100 Base-T |
Olá!-potenciômetro: |
1500 Vrms |
OCL: |
minuto 350uh |
Relação de voltas TX/RX: |
1CT: 1CT |
Faixa de temperatura de operação: |
0 ℃ a +70 ℃ |
* Conforme aos padrões IEEE 802.3, incluindo a especificação de Compensação de Deriva de Linha de Base de 350uH OCL quando polarizado a 8mA de 0°C a 70°C

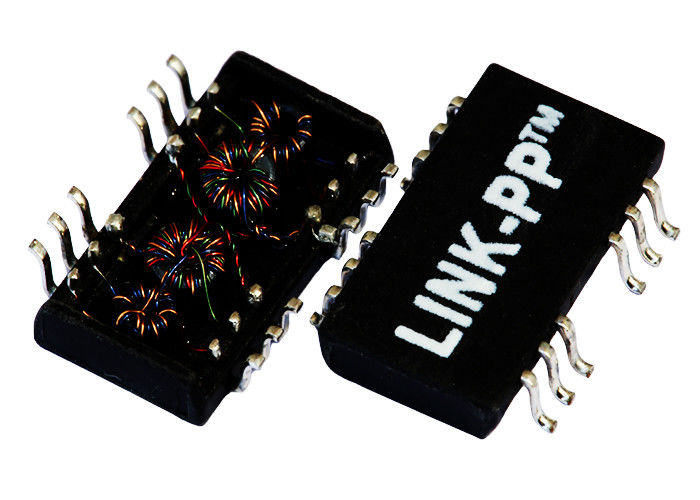

* H16105DF é um módulo de filtro passa-baixa para interfaces Ethernet 10/100 Base-T.
* Ele integra múltiplos filtros com alta atenuação de faixa de parada e baixa perda de faixa de passagem.
* Um estrangulador de modo comum reduz as emissões de ruído conduzido e irradiado.
* O transformador de isolamento protege contra danos estáticos em pares trançados.
* Compatível com vários transceptores 10/100TX que exigem uma relação de transformação de transmissão e recepção de 1:1
* Para ADAS, MAUs, hubs, placas-mãe, equipamentos de comunicação e aplicações de rede com fio.
* Temperatura de operação: 0°C - 70°C.
* Sem chumbo / Conforme RoHS
* Interface de canal único para aplicações Ethernet 10/100Mbps com CMCs sintonizados para aprimorar o desempenho do sistema EMC.
* Classificação de solda de pico RoHS 260°C, classificação de solda de pico não RoHS 225°C. Para a peça RoHS, adicione o sufixo -R.
| Parâmetro | Especificações |
|---|---|
| Relação de Transformação (±5%) | TX=1CT:1CT RX=1CT:1CT |
| Indutância OCL | 350uH Mín (100KHz / 0.1Vrms, 8mA DC Bias) 120uH Mín (100KHz / 0.1Vrms, 18mA DC Bias) |
| Perda de Inserção | 1-100MHz: -1.1dB Máx 100-125MHz: -1.2dB Máx |
| Perda de Retorno |
1-40MHz: -16dB Mín 80-100MHz: -8dB Mín |
| Diafonia | 1-100MHz: -30dB Mín |
| Rejeição de Modo Comum | 1-100MHz: -30dB Mín |
| Corrente DC / Classificação de Tensão pinos pse | 600mA Máx @ 54VDC (Contínuo) |
| Teste Hipot | 1500Vrms Mín |
| Temperatura de Operação | 0~70°C |
O número de peça alternativo do H16105DF FPE é LP41689PNL. Ele é aplicado a muitos campos, como Sistemas Avançados de Assistência ao Motorista Automotivo (ADAS), equipamentos de comunicação, rede com fio, sistemas empresariais e máquinas empresariais.
Você pode encontrar vários modelos de peças eletrônicas de fabricantes de renome mundial na LINK-PP. Esses produtos são cuidadosamente selecionados e rigorosamente controlados pela qualidade, além de oferecermos uma garantia de 1 ano. Para logística, você pode escolher DHL, FedEx, UPS, TNT e EMS ou qualquer outro transitário. Assim, você pode encomendar o H16105DF da LINK-PP com confiança.
|
