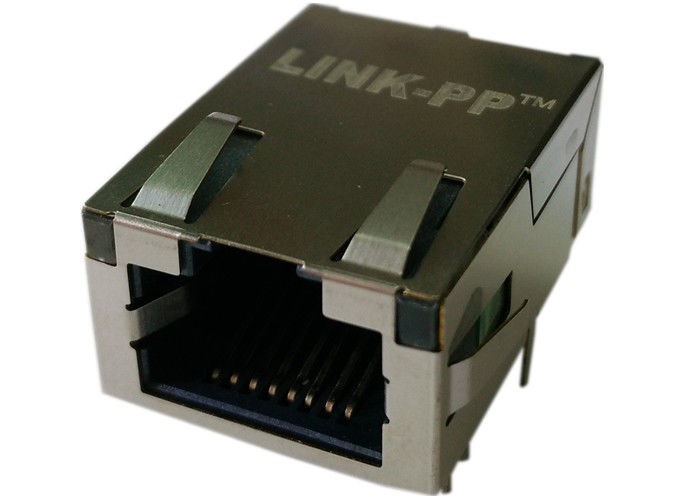

J0G-0001NL Conector RJ45 de baixo perfil 1000BASE-T 1x1 com aba para cima

O J0G-0001NL PulseJack Low Profile 1x1 Tab-Up combina a interface RJ45 e magnetismo em uma única solução integrada. Isso ajuda a simplificar o layout da PCB, reduzir a contagem de componentes e suportar um desempenho de sinal estável em ambientes Ethernet 1000BASE-T.

Sua configuração horizontal com abas EMI laterais e de aba para cima, e sua pegada de baixa altura o tornam especialmente adequado para projetos que necessitam de uso eficiente do espaço sem sacrificar o desempenho elétrico. Se você está procurando por um conector RJ45 J0G-0001NL PulseJack Low Profile 1x1 Tab-Up, esta peça é construída para conectividade Gigabit Ethernet confiável em hardware de rede exigente.

Especificações do Conector RJ45 de Perfil Baixo J0G-0001NL

Principais Características do J0G-0001NL PulseJack

O J0G-0001NL PulseJack Low Profile 1x1 Tab-Up oferece uma forte combinação de durabilidade mecânica e desempenho elétrico:

• Suporte Gigabit Ethernet 1000BASE-T
• RJ45 de porta única 1x1 com magnetismo integrado
• Design blindado para supressão de EMI aprimorada
• Construção de perfil baixo e pegada pequena
• Montagem em ângulo reto, through-hole
• Indicadores LED embutidos
• Em conformidade com o padrão IEEE 802.3
• OCL mínimo de 350µH com corrente de polarização de 8mA
• Compatível com RoHS
• Classificação de temperatura de pico de solda por onda: 260°C

Folha de Dados J0G-0001NL

Folha de Dados J0G-0001NL - ESQUEMÁTICO

Folha de Dados J0G-0001NL - PEGADA SUGERIDA

Especificações Elétricas @ 25°C - Temperatura de Operação 0°C a +70°

O J0G-0001NL PulseJack Low Profile 1x1 Tab-Up é projetado para desempenho estável em toda a faixa de frequência Gigabit Ethernet.

1. Condições de Operação

• Temperatura de operação: 0°C a +70°C
• Tensão de isolamento: 2250 VDC
• Relação de espiras: 1CT:1CT
• Tensão de teste Hipot: 1500Vrms a 60Hz por 1 minuto

2. Dados de Desempenho

Perda de Inserção (TX/RX): 1–100 MHz: -1,2 dB

Perda de Retorno:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

Diafonia:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

Rejeição de Modo Comum: 1–125 MHz: -30 dB

Esses valores tornam o MagJack RJ45 J0G-0001NL adequado para projetos de rede que exigem integridade de sinal confiável e forte supressão de ruído.

Especificação de Material do RJ45 de Perfil Baixo 1000BASE-T J0G-0001NL

O J0G-0001NL PulseJack Low Profile 1x1 Tab-Up utiliza materiais de qualidade para suportar confiabilidade a longo prazo:

1. Blindagem

• Material: Latão
• Acabamento: 20–40µ polegadas de níquel sobre latão

2. Contatos

• Material: Bronze fosforoso
• Área de galvanoplastia: 15µ polegadas de ouro sobre 30–80µ polegadas de níquel
• Área de solda: Acabamento fosco de estanho sobre níquel

3. Carcaça

• Material: Termoplástico
• Classificação de inflamabilidade: UL 94 V-0

4. Classificação MSL: 1

Por que escolher o J0G-0001NL PulseJack 1x1 de Perfil Baixo?

Se você precisa de um conector RJ45 compacto e robusto com magnetismo integrado, o J0G-0001NL é uma escolha prática para designs Ethernet modernos. Suas vantagens incluem:

• Estrutura de perfil baixo que economiza espaço
• Transmissão Gigabit Ethernet confiável
• Magnetismo embutido para simplificar o design da PCB
• Desempenho de EMI aprimorado da construção blindada
• Adequado para uma ampla gama de aplicações de rede e computação

Isso torna o J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ideal para engenheiros que buscam melhorar a eficiência do layout, mantendo o desempenho elétrico.
