Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H5007NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.3-$1.2
Detalhes da embalagem: T&R
Tempo de entrega: Navios no prazo de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 5KK/mês
Montagem: |
smt |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
PoE: |
Não-ponto de entrada |
Turns Ratio: |
1:1 |
Tensão de isolamento: |
1500 Vrms mínimo |
Comprimento: |
17.53 mm |
Largura: |
16mm |
Altura: |
5.72 mm |
Aplicativo: |
Interfaces PHY Gigabit Ethernet |
Número da peça: |
H5007NL |
Faixa de temperatura: |
0 ° C a +70 ° C. |
Montagem: |
smt |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
PoE: |
Não-ponto de entrada |
Turns Ratio: |
1:1 |
Tensão de isolamento: |
1500 Vrms mínimo |
Comprimento: |
17.53 mm |
Largura: |
16mm |
Altura: |
5.72 mm |
Aplicativo: |
Interfaces PHY Gigabit Ethernet |
Número da peça: |
H5007NL |
Faixa de temperatura: |
0 ° C a +70 ° C. |

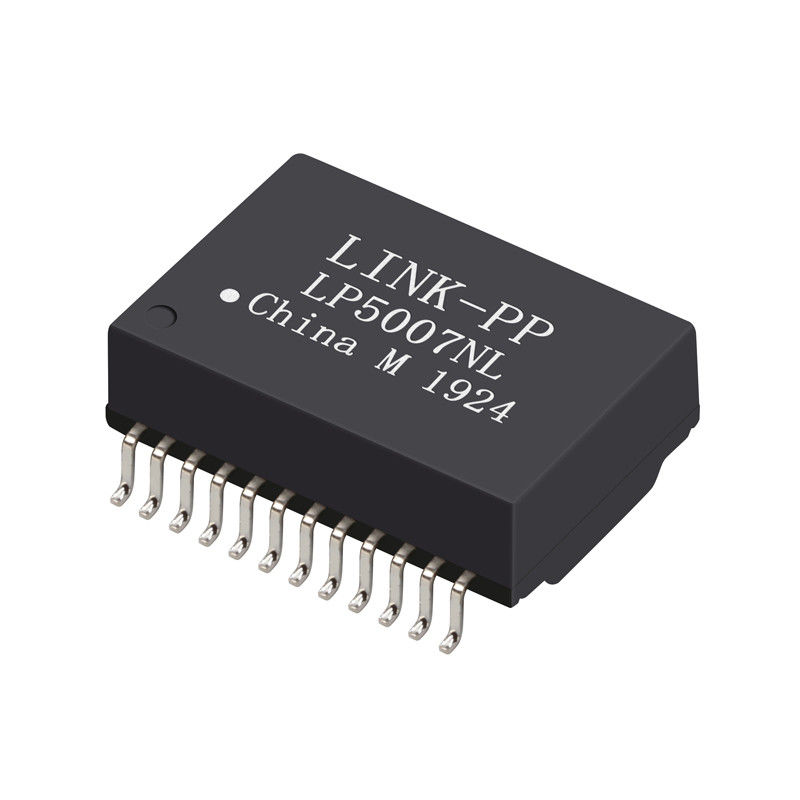

O H5007NL é um módulo de magnetismo Ethernet 1000BASE-T de alto desempenho com relação de voltas 1CT: 1CT, isolamento de 1500Vrms, baixa perda de inserção e excelente supressão de EMI.Projetado para interfaces Gigabit Ethernet PHY em switches, roteadores e equipamento de rede industrial.
O...H5007NLé ummódulo de magnética SMT Ethernet de porta únicaconcebidos paraAplicações LAN Gigabit 1000BASE-TCom a participaçãoRelação de voltas 1CT:1CT, tensão de isolamento de 1500Vrms, perda de inserção ultra-baixa e excelente rejeição de ruído comum, asseguraintegridade do sinal Ethernet estável e de alta velocidadepara switches, roteadores, câmaras IP, controladores industriais e equipamentos de telecomunicações.
Este módulo é totalmente compatívelEspecificações IEEE 802.3e é otimizado paraDisposições de PCB de alta densidade e montagem automática de solda por refluxo.
| Parâmetro | Especificações |
|---|---|
| Número da parte | H5007NL |
| Descrição | Módulo de Magnetismo Ethernet de Porta Única 1000BASE-T |
| Taxa de dados | 1000BASE-T (1 Gbps) |
| Relação de voltas | 1CT: 1CT |
| Voltagem de isolamento | 1500 Vrs min. |
| Estilo de montagem | Instalação de superfície (SMD / SMT) |
| Intervalo de temperatura | 0°C a +70°C |
| RoHS | - Sim, sim. |
| Classificação de refluxo | 245°C máximo |
| Parâmetro | Especificações |
|---|---|
| OCL | ≥ 350 μH @100 kHz, 100 mV, 8 mADC bias |
| Perda de inserção | 1 ̊65 MHz: ≤ -1,0 dB 65-100 MHz: ≤ -1,1 dB 100-125 MHz: ≤ -1,5 dB |
| Perda de retorno | 1 ̊30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60×80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| Transmissão | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| Isolamento | ≥ 1500 Vrms |
Nota:
- Não.
Desafio de Design:
A transmissão Gigabit Ethernet é extremamente sensível aPerda de inserção, perda de retorno, ruído cruzado e ruído comum, que afectam directamenteBER, jitter e estabilidade de ligação.
Solução de engenharia:
H5007NL integraEnrolamentos de transformadores de precisão e materiais de núcleo magnético otimizados, entregando:
Isto garanteDiagramas de visão limpos, baixo BER e desempenho robusto do linkem projetos Gigabit Ethernet de alta velocidade.
Desafio de Design:
Transformador discreto e soluções de estrangulamento aumentar significativamenteNúmero de componentes, complexidade do roteamento, risco de EMI e custo de montagem.
Solução de engenharia:
H5007NL integratodos os magnéticos Gigabit necessários num módulo SMT compacto, permitindo:
Desafio de Design:
Os ambientes industriais e de telecomunicações introduzemEMI forte e ruído de modo comum, levando aperda de pacotes, instabilidade de ligação e falhas de conformidade.
Solução de engenharia:
ComAlto desempenho DCMR (até -43dB @30MHz)e estrutura magnética otimizada, o H5007NL forneceexcelente supressão do EMI, apoiando:
Desafio de Design:
A produção de SMT de alta densidade requerComponentes compatíveis com o refluxo com elevada robustez térmica.
Solução de engenharia:
H5007NL éTotalmente compatível com o SMT, apoiandoTemperatura máxima de refluxo da RoHS de 245°C, ideal paraLinhas de produção automáticas de solda de recolha e colocação e refluxo.
- Não.
O...H5007NL 1000BASE-T Ethernet Magnetics ModuleEntregaintegridade do sinal de nível transportador, supressão robusta de EMI e integração SMT compacta, tornando-o umescolha perfeita para projetos Gigabit Ethernet que exigem alta confiabilidade, baixo custo de BOM e fabricação escalável.
Procurandoalternativas compatíveis com pinos, substituições de custo otimizado, ou soluções de magnetismo personalizadas? Obtenha apoio profissionaldeA nossa equipa de engenheiros.
