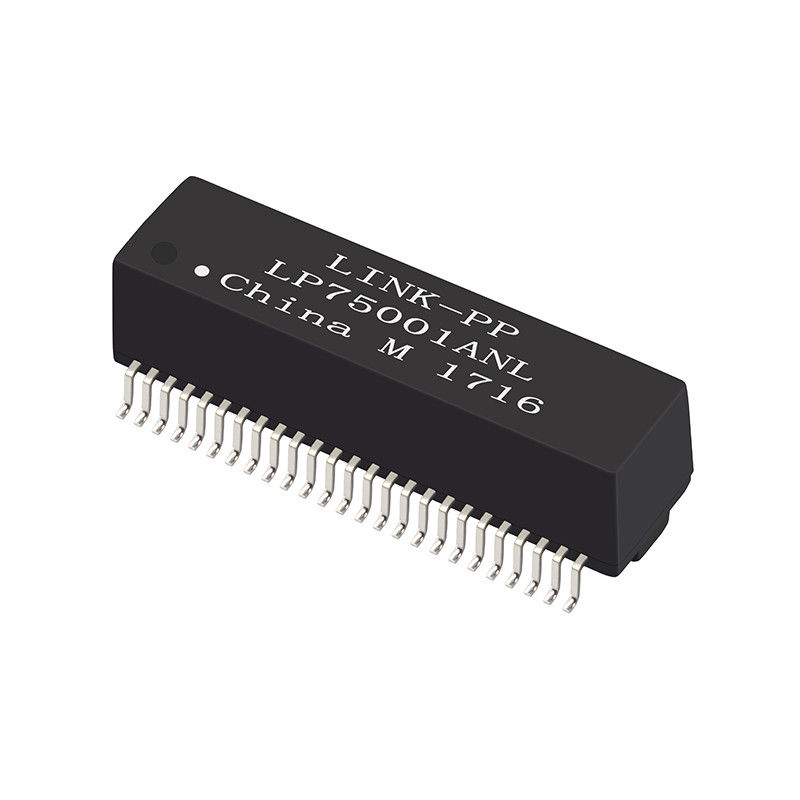

2.5G BASE-T Dual Port Ethernet Transformer Modules LP75001ANL

Modulo do transformador LP75001ANL Visão geral:

O LP75001ANL é um módulo de transformador Ethernet de duas portas projetado para suportar taxas de dados 2.5G BASE-T. Ele é totalmente compatível com os padrões IEEE 802.3 e vem em um pacote de montagem de superfície.tornando-o ideal para sistemas de rede modernos, incluindo configurações LAN-on-Motherboard (LOM), hubs, switches e muito mais.

Características principais:

1. Suporta 2.5G BASE-T High Data Rate.
2. O módulo LAN Transformer está equipado com uma configuração de duas portas.
3. Possui uma construção de quadro aberto com dimensões de 1,1 polegadas (L) x 0,441 polegadas (W) x 0,338 polegadas (H).
4. -40°C a +85°C Temperatura de funcionamento.
5. Oferece uma tensão de isolamento de 1500VrmsHigh, proporcionando excelente isolamento elétrico e segurança.
6. O LP75001ANL é RoHS e REACH Compliant.
7. Certificação UL (número de processo E484635), garantindo a adesão a elevados padrões de segurança e qualidade.

Especificações elétricas @25°C:

• Relação de voltas (primária)): 1CT:1CT ± 5%
• Indutividade (OCL): 160μH Min @ 100KHz, 100mV
• Perda de inserção: -1,2 dB Max (1-125MHz)
• Perda de retorno: -18 dB Min (1-40MHz), -12 dB Min (40-80MHz), -10 dB Min (125MHz)
• Transmissão: -40 dB Min (30MHz), -35 dB Min (60MHz), -30 dB Min (80MHz)
• Rejeição do modo comum: -35 dB Min (30MHz), -30 dB Min (100MHz), -25 dB Min (125MHz)

Aplicações:

• Equipamento de rede: Ideal para uso em switches, roteadores e outros equipamentos de rede.
• Sistemas industriais e comerciais: Adequado para sistemas de automação, sistemas de segurança e outras aplicações industriais.
• Ambientes SOHO (Small Office/Home Office): Perfeito para dispositivos como modems ADSL e outras infraestruturas de rede de pequena escala.
• Sistemas embutidos: Pode ser integrado em várias aplicações embutidas para uma conectividade de rede confiável.

Detalhes da embalagem:

• Pacote: Tape & Reel
• SPQ: 350 peças por bobina
• Tamanho da embalagem37cm x 37cm x 25cm
• Quantidade por embalagem: 1400 peças
• Peso bruto por embalagem: 7 kg
• Peso líquido por peça: 0,005 kg
