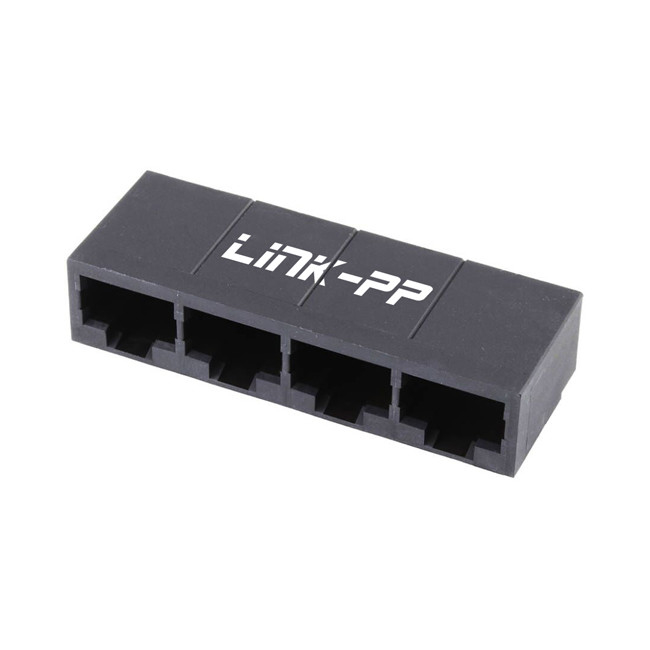

4 Portos de baixo perfil Jacks modulares 43223-8140 ângulo reto

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: UL,ISO,ROHS,REACH

Número do modelo: 43223-8140

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000

Preço: $0.09-$3.85

Detalhes da embalagem: Caixa

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 4200K-PCS/Month

Obtenha o melhor preço
Destacar:

43223-8140

,

8P8C RJ45 de baixo perfil

,

43223-8140 Jacks modulares

Categoria:
Conectores e plugues modulares
Magnético:
Sem
Número de portos:
1x4 Portos
Número de posições/contatos:
8P8C
Categoria do desempenho:
Gato 3
POE:
N/A
Categoria:
Conectores e plugues modulares
Magnético:
Sem
Número de portos:
1x4 Portos
Número de posições/contatos:
8P8C
Categoria do desempenho:
Gato 3
POE:
N/A
4 Portos de baixo perfil Jacks modulares 43223-8140 ângulo reto

Parâmetros de 43223-8140 Garrafa de baixo perfil RJ45:

ProdutoCategoria

Conectores e plugues modulares

Configuração de porta

1x4

Tubos de luz/LED Nenhum
Posições / Contatos carregados 8/8
Orientação Ângulo direito (entrada lateral)
Estilo de interface de terminação Através do Buraco
Capacidade de processo livre de chumbo A onda
PoE N/A
Jack Height 12.83mm
Localizador de PCB - Sim, sim.
Retenção de PCB - Sim, sim.
Espessura do PCB - Recomendada 1.57mm
Interface de acoplamento de passo 1.02 mm
Pitch - Interface de terminação 1.27mm
Corrente - Máxima por contacto 1.5A
Escondido - Não, não.
Voltagem - Máxima 150 V AC (RMS)
Material - Metal Fósforo Bronze
Material - acoplamento Ouro
Material - Terminação do revestimento Cinza
Material - Resina Termoplástico de alta temperatura
Cor - Resina Negro
Durabilidade 500 ciclos de acasalamento no máximo
Intervalo de temperatura de funcionamento -40° a +85°C
Inflamabilidade 94V-0





 Requisitos mecânicos para a caixa de abertura 43223-8140 8P8C:

Descrição

Condição de ensaio

Requisito

Força do conector

Conector Mate a uma taxa de
25 ± 6 mm (1 ± 1⁄4 polegada) por minuto.
(Dimensões do indicador na secção 7.0)

22 N (5 lbf)
Força máxima de inserção

Durabilidade

Conectores de ligação até 500 ciclos a
velocidade máxima de 20 ciclos por minuto antes
para testes ambientais.

10 milliohms no máximo
(mudança do original)

Vibração
- Não.

Conectores de mate e vibrar por
O número de unidades de produção é:

10 milliohms no máximo
(mudança do original)
&
Discontinuidade < 1 microssegundo

Força de retenção da tomada

Aplicar uma força de arranque axial no plugue a
velocidade de 25 ± 6 mm (1 ± 1⁄4 polegada) por minuto.

89 N (20 lbf)
Força mínima de retenção

Forças de separação de PCB

Aplicar uma carga perpendicular no tapete a
velocidade de 25 ± 6 mm (1 ± 1⁄4 polegada) por minuto.

4.5 N (1 lbf)
Força mínima de retirada
antes do refluxo da solda
89 N (20 lbf)
Força mínima de retirada
após o refluxo da solda



Os principais papéis do localizador de PCB e retenção de PCB no Jack modular:

Localizador de PCB:Ajuda a localizar com precisão o conector do módulo no PCB, garantindo que os pinos estejam adequadamente alinhados com os pads do PCB.

Retenção de PCB:Assegura que a tomada do módulo está firmemente fixada ao PCB para evitar o movimento durante o manuseio, solda ou operação.

Nota::

1) MATERIAL:

CASAS: NILÃO ENCHIDO DE VÍTRO, UL94V-0, COLOR: NEGRO

Isolador: Nylon, UL94V-0, COLOR: Preto

"Terminais: fosforo bronze: .012/ 0,30 espessura

2) PARA 6 CIRCUIT JACKS CENTERLINE para CENTERLINE espaçamento é.448/ 11.38,

PARA 8 CIRCUITOS JACKS LÍNIA CENTRAL PARA LÍNIA CENTRAL O espaçamento é de.550/ 13.97.
