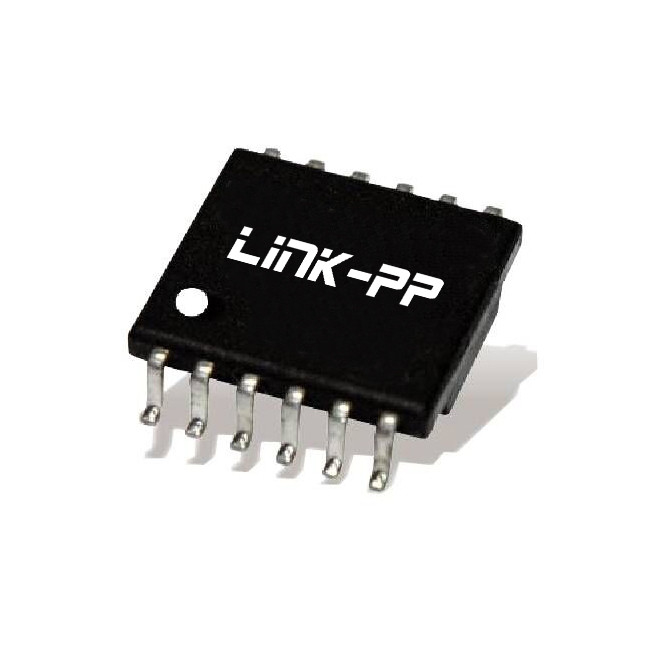

Pacote SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pinos

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: HC-027

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1400 peças

Preço: $0.06-$1.5

Detalhes da embalagem: Tape & Reel: 1400pcs / Reel, 7000pcs / Cartão

Tempo de entrega: Cerca de 1-2 semanas

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 6KK/Mês

Obtenha o melhor preço
Destacar:

TAIMAG HC-027

,

12 pinos PCMCIA transformador

,

Transformador Ethernet HC-027

Número da parte:
HC-027
Número de porto:
Porto único
Pins não.:
12
Taxa de dados:
10/100Base-T
Pacote mecânico:
SMD
Temperatura de funcionamento:
0°C~80°C
Duração:
8.4mm
Largura:
9.47mm
Altura:
2.2 mm
Passo do Pin:
1.27mm
Número da parte:
HC-027
Número de porto:
Porto único
Pins não.:
12
Taxa de dados:
10/100Base-T
Pacote mecânico:
SMD
Temperatura de funcionamento:
0°C~80°C
Duração:
8.4mm
Largura:
9.47mm
Altura:
2.2 mm
Passo do Pin:
1.27mm
Pacote SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pinos



Características do HC-02710/100 Base-TTransformador:

1Transformador Ethernet de alto desempenho concebido para aplicações 10/100Base-T.

2O HC-027 é totalmente compatível com a RoHS, garantindo que não contenha materiais perigosos.

3O transformador não contém materiais proibidos pela SS-00259.

4. RoHS ponta de solda de 260 °C durante 3 ~ 5 segundos.

5Concebido para satisfazer os requisitos de solda de refluxo infravermelho (IR), garantindo durabilidade e fiabilidade durante a fabricação.

6. Cumprir as especificações IEEE 802.3, garantindo um desempenho estável em aplicações de rede.

7O seu tamanho compacto e o seu design robusto tornam-no adequado para vários sistemas de redes industriais e comerciais modernos.

Especificações eléctricas @ 25°C:

Tipo

Impedância de baixa passagem de equilíbrio de 100Ω

Ratio de voltas ((± 5%)

TX/RX = 1CT:1CT

Perda de inserção

-1,1 dB MIN @ 0,1 ~ 125 MHz

Perda de retorno

-16 dB MIN @ 1~40 MHz

-10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz

Relação de rejeição do modo comum

-42 dB MIN @ 2 MHz

-15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz

Conversas cruzadas



-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz



OCL

350uH MIN. ((100KHz,100mV)

Cw/w

25 pF Max. ((100KHz,100mV)

DCR

1-2 e 5-6 PIN: 1,0 Ω Max.

7-8 e 11-12 PIN: 1,5 Ω Max.

CASE Pin Cobertura da superfície Sn Espessura 5 μm min.

Teste de hipótese

1500VAC (60s / 10mA)

Temperatura de funcionamento 0°C a +80°C
MSL 2


HC-027 Classificação Perfis de refluxo:

Característica do perfil Montagem sem chumbo
Taxa média de aceleração ((TL a TP)) 3°C/segundo Max.
Preaquecer
Temperatura Min.
Temperatura máxima.
Tempo (min a máximo) (s)
150 °C
200 °C
60-180 segundos
Ts max. a TL
Taxa de crescimento
3°C/segundo Max.
Tempo mantido acima
Temperatura (TL)
Tempo (tL)
217 °C
60-150 segundos
Temperatura máxima (Tp)
Tempo dentro de 5 °C da temperatura máxima real.
260 +0 / -5 °C
3 a 5 segundos
250 +0 / -5 °C
20 a 40 segundos
Ramp-down 6°C / segundo Max.
Tempo entre 25 °C e a temperatura máxima 8 minutos, no máximo.

HC-027 Perfil de refluxo da solda:

Pacote SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pinos 0
