Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 7499011212A
Documento: LPJ0011ABNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
7499011212A |
Feito na china: |
LPJ4011ABNL |
Categoria: |
Conector RJ45 com transformador integrado |
Taxa de dados: |
100BASE-TX |
Poe: |
Não-ponto de entrada |
Portas: |
1x1 |
Guia: |
Abaixo |
Melhoria da CMRR: |
não |
Temperatura operacional: |
-40 ° C até +85 ° C |
LIDERADO: |
Amarelo-verde |
Modo Phy Chip: |
corrente e tensão |
Montar: |
Tht |
Tabs de Escudo: |
Sim |
De solda: |
Solda de onda |
Número da peça: |
7499011212A |
Feito na china: |
LPJ4011ABNL |
Categoria: |
Conector RJ45 com transformador integrado |
Taxa de dados: |
100BASE-TX |
Poe: |
Não-ponto de entrada |
Portas: |
1x1 |
Guia: |
Abaixo |
Melhoria da CMRR: |
não |
Temperatura operacional: |
-40 ° C até +85 ° C |
LIDERADO: |
Amarelo-verde |
Modo Phy Chip: |
corrente e tensão |
Montar: |
Tht |
Tabs de Escudo: |
Sim |
De solda: |
Solda de onda |

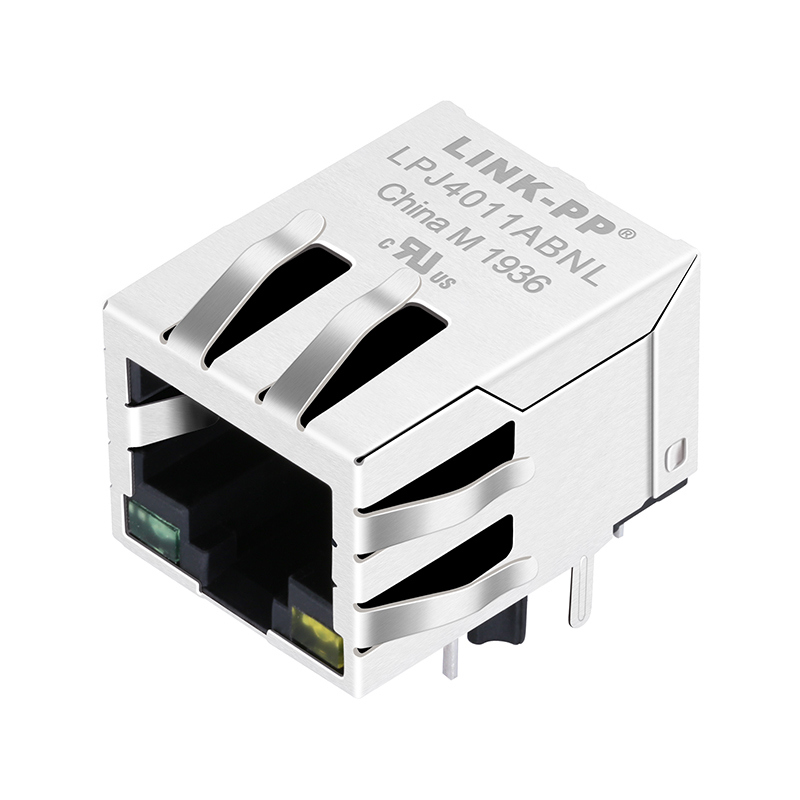

O WE-RJ45 7499011121A é um conector RJ45 blindado de porta única com transformadores LAN integrados e estranguladores de modo comum projetados para aplicações 10/100Base-T. 100% Cross para LINK-PP LPJ4011ABNL Single Port RJ45 Magjack. As principais características incluem indicadores LED de duas cores, suporte AutoMDIX e montagem em ângulo reto através de orifícios, tornando-o adequado para vários dispositivos de rede, incluindo PCs embarcados e sistemas de automação industrial.
| Parâmetro | Condições / Detalhes | Especificação |
|---|---|---|
| Velocidade Ethernet | — | 10/100 Base-T (10/100 Mbps) |
| Suporte AutoMDIX | — | Sim |
| Capacidade PoE | — | Não PoE (não projetado para aplicações PoE) |
| Relação de Transformação (RX/TX) | Relação do transformador | 1CT : 1CT |
| Núcleos por Porta | — | 4 |
| OCL (Indutância de Circuito Aberto) | 100 kHz, 100 mV, polarização de 8 mA | ≥ 350 µH |
| Perda de Inserção (IL) | 1–100 MHz | ≤ –1 dB (máx) |
| Perda de Retorno (RL) | 1–30 MHz | ≥ –18 dB |
| 30–60 MHz | ≥ –13.5 dB | |
| 60–80 MHz | ≥ –12 dB | |
| 80–100 MHz | ≥ –10 dB | |
| Crosstalk (CT) | 1–60 MHz | ≥ –30 dB |
| 60–100 MHz | ≥ –30 dB | |
| Relação de Rejeição de Modo Comum (CMRR) | 1–30 MHz | ≥ –30 dB |
| 30–60 MHz | ≥ –30 dB | |
| 60–100 MHz | ≥ –30 dB | |
| Tensão de Isolamento (Tensão de Isolamento) | 1 minuto | ≥ 2250 VDC (série tipicamente ≥1500 Vrms) |
| Tensão Direta do LED (VF) | Em IF = 20 mA | 1.8–2.4 V |
| Parâmetro | Especificação |
|---|---|
| Tipo de Conector | Jack RJ45, 8 Posições / 8 Contatos (8P8C) |
| Tipo de Montagem | Através do Orifício (THT), Ângulo Reto (Entrada Lateral) |
| Orientação | Aba para baixo (direção da trava) |
| Blindagem | Carcaça blindada com dedos EMI (abas EMI) |
| Indicadores LED | Integrado Verde e Amarelo LEDs |
| Material da Carcaça | Termoplástico PA66, Preto, UL94 V-0 |
| Material do Contato | Bronze Fosforoso |
| Revestimento do Contato | 30 µin (0.76 µm) Ouro sobre Níquel |
| Material da Blindagem | Liga de Cobre (Latão) com 50 µin Níquel revestimento |
| Dimensões (C × L × A) |
21.25 × 15.93 × 13.30 mm (0.837" × 0.627" × 0.524") |
| Parâmetro | Especificação |
|---|---|
| Faixa de Temperatura de Operação | –40°C a +85°C |
| Condições de Armazenamento | < 40°C; < 75% UR |
| Ciclos de Acoplamento | 750 ciclos |
| Conformidade / Certificações | RoHS, REACH, UL (E472316), compatível com IEEE 802.3 |
