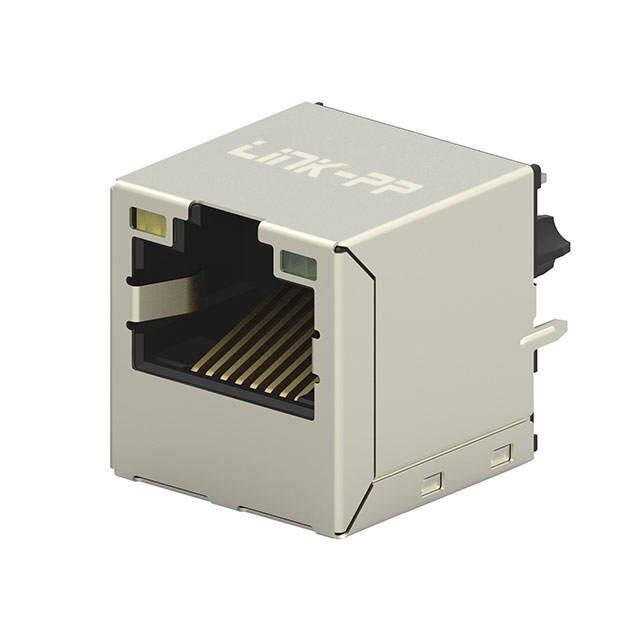

RJ45 com conector magnético integrado 5-2301995-4 1GB LED 1X1 VERT

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: 5-2301995-4

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.7-$1.5

Detalhes da embalagem: 50 pcs por bandeja

Tempo de entrega: Resíduos

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3000000/mês

Obtenha o melhor preço
Destacar:

5-2301995-4

,

1000 Base-T RJ45 Jack magnético

,

1X1 RJ45 Magjack

Número de portos:
1
Número de linhas:
1
Aplicações:
10/100/1000 de base-T, AutoMDIX
Tipo de montagem:
Através do Buraco
Orientação da montagem do PWB:
Vertical
Rescisão:
Soldagem
Cor LED:
Verde, Amarelo - Verde, Amarelo
Escondido:
- Sim, sim.
Características:
Bloqueio de bordo
Direção da Aba:
Para cima.
Número de posições:
8
Intervalo de temperatura de funcionamento:
-40 ∼ 85 °C [ -40 ∼ 185 °F ]
Classificação UL de inflamabilidade:
UL 94V-0
Categoria do desempenho:
Cat 5e
Número de portos:
1
Número de linhas:
1
Aplicações:
10/100/1000 de base-T, AutoMDIX
Tipo de montagem:
Através do Buraco
Orientação da montagem do PWB:
Vertical
Rescisão:
Soldagem
Cor LED:
Verde, Amarelo - Verde, Amarelo
Escondido:
- Sim, sim.
Características:
Bloqueio de bordo
Direção da Aba:
Para cima.
Número de posições:
8
Intervalo de temperatura de funcionamento:
-40 ∼ 85 °C [ -40 ∼ 185 °F ]
Classificação UL de inflamabilidade:
UL 94V-0
Categoria do desempenho:
Cat 5e
RJ45 com conector magnético integrado 5-2301995-4 1GB LED 1X1 VERT

Descrição doRJ45 Industrial Magjack:

O 5-2301995-4 é um conector RJ45 de grau industrial com magnéticos integrados.Este conector de porta única (1x1) possui densidade de contato padrão e é blindado para proteger contra interferências eletromagnéticasÉ compatível com cabos Cat 5e, e suporta 1000Mb/s de alta velocidade taxa de dados..Além disso, também é usado para sistemas incorporados e dispositivos IoT.

5-2301995-4 Diagrama de circuito eléctrico :

RJ45 com conector magnético integrado 5-2301995-4 1GB LED 1X1 VERT 0





Especificações elétricas do Jack RJ45 vertical 5-2301995-4:

1. Viração Ratio @ 100kHz:
(P1~P2):(J1~J2) = 1:1±2%
(P3~P4):(J3~J6) = 1:1±2%
(P7~P8):(J4~J5) = 1:1±2%
(P9~P10):(J7~J8) = 1:1±2%
2Indutância primária:350MH MIN. @100kHz, 0,1V 8mA DC BIAS
3Resistência de CC:1.2 OHMS MAX
4. Perda de inserção
-1,0dB MAX @ 1-100MHz
-1,2 dB MAX @ 100-125MHz
5Perda de retorno:
-16dB MIN @ 1-40MHz
-12dB MIN @ 40-60MHz
-10 dB MIN @ 60-80MHz
-8dB MIN @ 80-100MHz
6- O que é isto?
-30dB MIN1-100MHz
7. Atenuação do modo comum para o modo comum:-30dB MIN @ 1-100MHz
8Isolamento: PHY lado a lado:2250VDC
