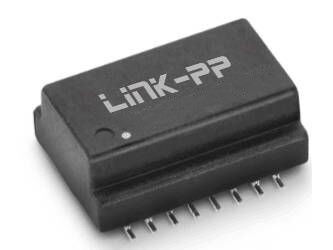

10/100/1000 Base-T SMT Transformadores 7490240142 1 Porta 4000Vrms

Detalhes do produto

Lugar de origem: HuiZhou, China

Marca: LINK-PP

Certificação: RoHS Compliant

Número do modelo: 7490240142

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100 pcs

Preço: $1.8-$2.5

Detalhes da embalagem: Tape & Reel (TR)

Tempo de entrega: 1 a 2 semanas

Termos de pagamento: TT, NET30/60/90 Dias

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

7490240142

,

1000 transformadores SMT base-T

,

Transformador WE 1000base T

Número da peça:
7490240142
Série:
1000 base t Transformador
Porto:
1
POE:
Não-ponto de entrada
Melhoria da CMRR:
- Não, não.
Monte:
SMT
Indutividade:
350µH
Temperatura de funcionamento:
-40 °C a +85 °C
Número da peça:
7490240142
Série:
1000 base t Transformador
Porto:
1
POE:
Não-ponto de entrada
Melhoria da CMRR:
- Não, não.
Monte:
SMT
Indutividade:
350µH
Temperatura de funcionamento:
-40 °C a +85 °C
10/100/1000 Base-T SMT Transformadores 7490240142 1 Porta 4000Vrms

Descrição do transformador 7490240142 1000base T:



O 7490240142 é um transformador 1000Base-T de uma única porta projetado para fornecer isolamento de sinal confiável e eficiente para redes LAN 10/100/1000 Base-T.-40 °C a +85 °C, com uma ampla gama de temperaturas de funcionamento adequadas para aplicações comerciais e industriaisSeu design de montagem de superfície permite uma fácil integração em PCBs, tornando-o uma escolha versátil para vários dispositivos de rede, como switches, roteadores e cartões de interface de rede (NICs).Apesar de não apresentar uma taxa de rejeição de modo comum melhorada (CMRR)Este transformador adere aos padrões IEEE 802.3,fornecendo isolamento de tensão essencial e proteção contra transientes de alta tensão, aumentando a durabilidade e a segurança das suas ligações Ethernet. Compatível com a maioria dos ICs para aplicações Ethernet, como Microchip, Texas Instruments, Broadcom e Linear Technology.

Propriedades elétricas de transformadores SMT de 1000 base-T:



Propriedades

Condições de ensaio



Valor

UnidadeTol.

Indutividade

100 kHz / 100 mV @ 8 mA

350μHMin.
Tensão de ensaio de isolamentoUm minuto.4000V (RMS)Min.
Resistência de CC100 kHz / 100 mV (Pins 13 a 24)1300- O máximo.
Perda de inserção1 a 100 MHz- Um.2dB- O máximo.
Perda de retorno1-30 MHz @ 100 Ω- 14dBMin.
Perda de retorno30 a 60 MHz @ 100 Ω- DozedBMin.
Perda de retorno60 a 80 MHz @ 100 Ω- 9dBMin.
Perda de retorno80-100 MHz @ 100 Ω- 8dBMin.
Relação de rejeição do modo diferencial para o modo comum1-30 MHz- Trinta e cincodBMin.
Relação de rejeição do modo diferencial para o modo comum30 a 60 MHz- 32 anos.dBMin.
Relação de rejeição do modo diferencial para o modo comum60-100 MHz- TrintadBMin.
Transmissão1-60 MHz- Trinta e cincodBMin.
Transmissão60-100 MHz- TrintadBMin.
Relação de voltas 1:1 ± 2%
Taxa de dados1000 Base-T
Tensão de funcionamento 600V (RMS)- O máximo.
Tensão de funcionamento 250V (RMS)- O máximo.
Distância livre 6mmMin.
Distância de arrasto 10.5mmMin.

7490240142 Dimensões (mm):



10/100/1000 Base-T SMT Transformadores 7490240142 1 Porta 4000Vrms 0


7490240142 Padrão de terreno recomendado: [mm]:

10/100/1000 Base-T SMT Transformadores 7490240142 1 Porta 4000Vrms 1

7490240142 Esquema:



10/100/1000 Base-T SMT Transformadores 7490240142 1 Porta 4000Vrms 2
