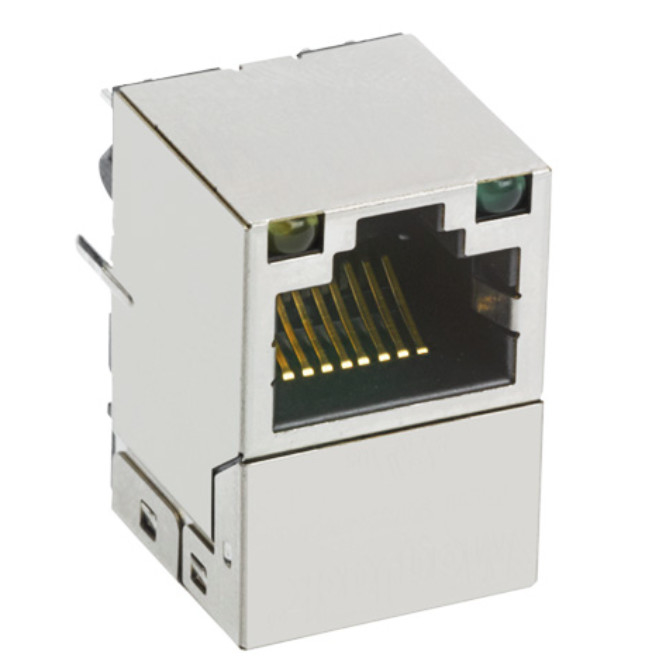

RJ45 Magjack Vertical SI-46019-F 1X1 Suporte 10/100 Velocidade T Base

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: RoHS

Número do modelo: SI-46019-F

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000pcs

Preço: negociável

Detalhes da embalagem: 50pcs/tray, 1200pcs/carton

Tempo de entrega: Atividades

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5000K.PCS/Mês

Obtenha o melhor preço
Destacar:

SI-46019-F

,

RJ45 vertical MagJack

,

MagJack montado verticalmente

Número de portos:
1
Número de linhas:
1
Tipo de montagem:
Através do Buraco
orientação:
Vertical
Cor LED:
Verde-amarelo
Proteção:
Escondido
Material de contacto:
Ligação de cobre
Contacto Terminado:
Ouro seletivo
Número de portos:
1
Número de linhas:
1
Tipo de montagem:
Através do Buraco
orientação:
Vertical
Cor LED:
Verde-amarelo
Proteção:
Escondido
Material de contacto:
Ligação de cobre
Contacto Terminado:
Ouro seletivo
RJ45 Magjack Vertical SI-46019-F 1X1 Suporte 10/100 Velocidade T Base

Características do100Base T Conector RJ45 com magnético:

• Cumprir os requisitos elétricos IEEE 802.3 10/100Base-T
• 100% de hi-pot testado em produção
• Vêm com muitas combinações de cores e opções diferentes de LED
• 50 micro polegadas de lentes de contato douradas
• Compatível com soldagem por ondas sem chumbo
• UL reconhecido
• Compatível com a RoHS 6/6
• Configuração de montagem vertical
• 10/100BT AutoMDIX
• Pode ser utilizado em aplicações de montagem de PCB não tradicionais


SI-46019-FJack magnético RJ45.Especificações:



Número da parte

Número de portos

Fabricante

Descrição

SI-46019-F

1X1

LINK-PP

10/100 Base-T através do buraco RJ45 MagJack

Série

Configuração de porta

Velocidade

Temperatura de funcionamento

RJ45 Magjack

Vertical

10/100Mbps

0 a 70°C

Tipo de LED

Perfil de altura

Tabas do IME

Classificação PoE

R/G Padrão - Não, não. N/A


Especificações elétricas:


Relação de rotação ((± 3%)

(P6-P5-P3):(J6-J3) = 1CT:1CT
(P6-P5-P3):(J6-J3) = 1CT:1CT

Indutividade OCL

(P6-P3) = 350uH MIN/@ 100KHz, 0,1V, 8mA DC Bias
(P2-P1) = 350uH MIN/@ 100KHz, 0,1V, 8mA DC Bias

Indutividade de fuga

P6-P3 (com J6 e J3 Short) = 0,3 MAX. @ 1MHz
P2-P1 (com J2 e J1 curto) = 0,3 MAX. @ 1MHz

Capacidade de entrelaçamento

(P6,P5,P3) para (J6,J3) = 35pf MAX. @ 1MHz
(P2,P4,P1) para (J2,J1) = 35pf MAX. @ 1MHz

Resistência de CC (J6-J3) = (J2-J1) = 1,2 ohms Max

Perda de inserção
RS = RL = 100 ohms

1.1dB TYP @ 100KHz a 100MHz

Perda de retorno
(P6-P3) = 100 ohms
(P1-P2) = 100 ohms Ref

18dB MIN @ 1-30MHz

12dB MIN @ 60-80MHz

Falando em cruz

40dB TYP @ 100KHz a 100MHz

Atenuação de modo comum a comum

35dB TYP @ 30MHz-100MHz

Resistência à tensão

(J1,J2) TO (P1,P2) = 1500VAC
(J3,J6) TO (P3,P6) = 1500VAC

Hora de subir.
RS = RL = 100 ohms

Voltagem de saída = pico de 1 V - 3,0 nS MAX
Largura de pulso = 112 nS - 3,0 nS MAX

Intervalo de temperatura de funcionamento

0°C a 70°C



Aplicações deMagJack de porta única RJ45:

• Armazenagem

• Interruptores

• Roteadores

• Servidores

• Estações de trabalho

• Placas-mãe

• Servidores ou cartões de lâmina

• Cartões de interface de rede

• Computadores portáteis

• Sistemas de armazenamento

• Cartões de mezzanine

• Placas-mãe de cartão único

• Controladores industriais

• Computadores pessoais industriais

• Cartas de filhas

• Impressoras
