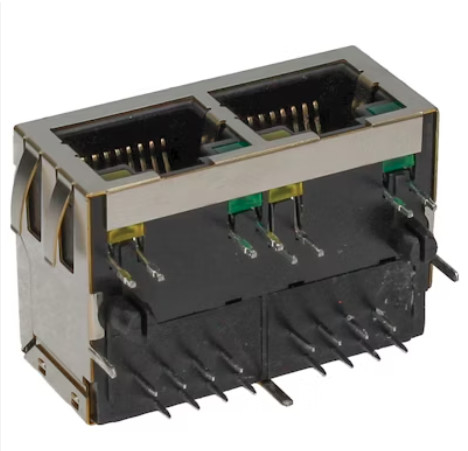

62F-1201YGD2NL 1X2 RJ45 Conector com 10/100 Base-TX Magnético

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL, TUV, RoHS

Número do modelo: E5J88-00AJG2-L (LPJE201NNL)

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100 PCS

Preço: $0.11-$10 The larger the quantity, the better the price

Detalhes da embalagem: Caixa

Tempo de entrega: 3-5 dias

Termos de pagamento: TT, NET30/60/90 Dias

Habilidade da fonte: 300K/Month

Obtenha o melhor preço
Destacar:

62F-1201YGD2NL

,

1X2 RJ45 Jack magnético

,

62F-1201YGD2NL RJ45 1x2

Número de portos:
1X2
Fechadura:
Para baixo.
Tabs de EMI do escudo:
Com
Opção LED:
Amarelo-verde
Gênero:
Fêmea
Alinhamento:
° 90
Tipo de montagem:
Através do Buraco
Proteção:
- Sim, sim.
Número de portos:
1X2
Fechadura:
Para baixo.
Tabs de EMI do escudo:
Com
Opção LED:
Amarelo-verde
Gênero:
Fêmea
Alinhamento:
° 90
Tipo de montagem:
Através do Buraco
Proteção:
- Sim, sim.
62F-1201YGD2NL 1X2 RJ45 Conector com 10/100 Base-TX Magnético



100 Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

Descrição geral do conector 2F-1201YGD2NL RJ45:

O 62F-1201YGD2NL é um conector RJ45 de alto desempenho com uma tomada de 1x2 com componentes magnéticos Base-TX integrados de 10/100.Este conector feminino foi concebido para a tecnologia através de buracos (THT) e fornece conexões confiáveis e robustas para várias aplicações de rede.



Características:

  1. Magnetismo LAN integrado para melhor desempenho.
  2. Adequado para cabos CAT 5 e 6 e UTP.
  3. Compatível com os padrões IEEE 802.3.
  4. Projetado para suportar várias aplicações como SOHO (modems ADSL), LAN-on-Motherboard (LOM), hubs e switches.
  5. Disponível com ou sem LEDs, melhorando a atividade da ligação e a verificação da velocidade da rede.
  6. Adequado para processos de refluxo compatíveis com a RoHS.

Especificações do conector 1X2 RJ45:

1.Características físicas:

  • Alinhamento: 90°
  • Tipo de ligação: PCB THT (tecnologia através de buracos)
  • Proteção: Sim
  • Tipo de fecho: fecho de fecho
  • Altura: 13,6 mm
  • Categoria de rede: CAT 5
  • Número de portos: 2
  • Número de posições/contatos: 8P8C
  • LEDs: Verde à esquerda, Amarelo à direita
  • Revestimento de contacto: 6 micro-pulgadas de ouro na área de contacto
  • Material da carcaça: termoplástico UL94V-0
  • Material de contacto/escudo: liga de cobre
  • Revestimento de escudo: níquel



2.Especificações elétricas (a 25°C):

  • Relação de voltas (± 2%): TX=1CT:1CT, RX=1CT:1CT
  • Indutividade (100KHz/0,1V @ 8mA): 350μH MIN
  • Perda de inserção (dB TYP): -1,2dB (0,3-100MHz)
  • Perda de retorno (dB TYP):
    • -18dB (1-10MHz)
    • -16 dB (30MHz)
    • -12 dB (60-80MHz)
  • Interferência transversal (dB TYP):
    • -40 dB (1-10 MHz)
    • -35 dB (30-60MHz)
    • -30dB (60-100MHz)
  • CMR (dB TYP):
    • -30 dB (1-50MHz)
    • -20 dB (50-130 MHz)
  • Hi-Pot: 1500Vrms MIN
  • Temperatura de funcionamento: 0°C a +70°C
  • Conformidade com a RoHS: Sim



62F-1201YGD2NL Mecânicos:

62F-1201YGD2NL 1X2 RJ45 Conector com 10/100 Base-TX Magnético 0

62F-1201YGD2NL Esquemas:

62F-1201YGD2NL 1X2 RJ45 Conector com 10/100 Base-TX Magnético 1

Notas:

1Este conector suporta várias aplicações, incluindo SOHO (modems ADSL), LAN-on-Motherboard (LOM), hubs e switches.

2Conformidade com as especificações IEEE 802.3.

3Construído com materiais de alta qualidade, incluindo uma caixa UL94V-0 de termoplástico, contatos de liga de cobre e revestimento de escudo de níquel.

4A temperatura recomendada da ponta da solda por ondas é de 265°C, no máximo, durante 5 segundos.
