Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJG0820GENL
Documento: LPJG0820GENL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
LPJG0820GENL |
Família: |
RJ45 magnético |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
Número da peça: |
LPJG0820GENL |
Família: |
RJ45 magnético |
Marcas Compatíveis: |
Pulso |
Número de portas: |
1x1 |
Trava: |
Abaixo |
Taxa de dados: |
1000Base-T |
PoE: |
Não |
Opção LED: |
Com |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

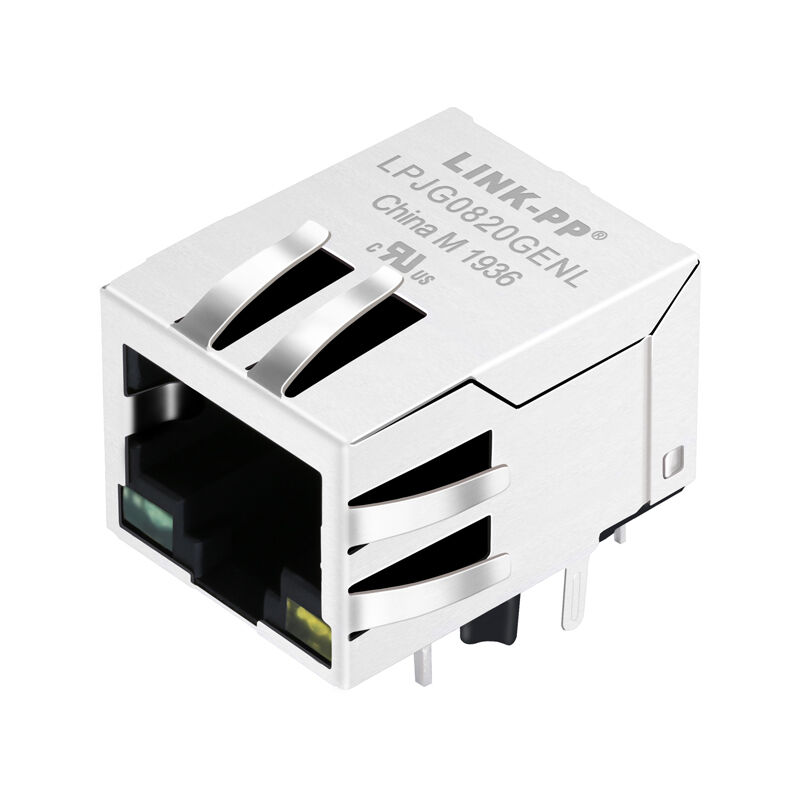

O LPJG0820GENL, desenvolvido pela LINK-PP, é um conector RJ45 de alto desempenho, de porta única (1x1) com magnéticos 1000Base-T integrados.Este conector de gigabit possui uma orientação padrão de bloqueio e guias EMI integradas para blindagem eletromagnética superior.
Completamente compatível com as normas IEEE 802.3 e as diretivas RoHS (2011/65/UE), o LPJG0820GENL fornece robusta integridade e isolamento do sinal.É o componente de rede perfeito para equipamentos SOHO (como modems ADSL), aplicações LAN-on-Motherboard (LOM), hubs e switches Ethernet.
Em25°C, o LPJG0820GENL fornece desempenho elétrico estável para aplicações Ethernet 1000Base-T.
| Parâmetro | Especificações |
|---|---|
| Proporção de rotação | 1CT:1CT (± 2%) |
| Indutância de circuito aberto (OCL) | Min. 350 uH @ 100 kHz, 0,1 V, com desvio de 8 mA DC |
| Perda de inserção | -1,0 dB Máximo @ 1,065 MHz |
| Perda de retorno |
-20 dB Min @ 1 ‰ 10 MHz; -16 dB Min @ 10 ‰ 30 MHz; -12 dB Min @ 30 ‰ 60 MHz; -10 dB Min @ 60 ‰ 100 MHz |
| Transmissão |
-40 dB Min @ 1 ‰ 30 MHz; -35 dB Min @ 30 ¢60 MHz; -30 dB Min @ 60 ‰ 100 MHz |
| Rejeição do modo comum |
-30 dB Min @ 1 ¢50 MHz; -20 dB Min @ 50-150 MHz |
| Hipótese | 1500 Vrs Min |
| Capacidade de isolamento interno | 1000 pF / 2 kV |
| Temperatura de funcionamento | 0°C a 70°C |
O LPJG0820GENL inclui indicadores LED duplos para visibilidade clara do estado:
| Posição do LED | Cores | Comprimento de onda máximo | Voltagem para a frente (IF = 20mA) |
|---|---|---|---|
| LED esquerdo | Verde | 565 nm | 1.8 ∙ 2,6 V |
| LED direito | Amarelo | 585 nm | 1.8 ∙ 2,6 V |
Características adicionais do LED:Corrente de fuga reversa:Max. 10 μA @ VR = 5V
Construído com materiais de qualidade industrial para garantir durabilidade mecânica e confiabilidade do ciclo de acasalamento a longo prazo.
