4pr PoE+ HD8004FNL SMT LAN Modulo magnético Compatível com a ROHS

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: ROHS Compliant

Número do modelo: HD8004FNL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50 pcs

Preço: $1.0-$2.5

Detalhes da embalagem: Tape & Reel

Tempo de entrega: Navios no prazo de 1 a 2 semanas

Termos de pagamento: TT, NET30/60/90 Dias

Habilidade da fonte: 6.5 milhões-PCS/Mês

Obtenha o melhor preço
Destacar:

HD8004FNL LAN magnético

,

Módulo magnético PoE+

,

HD8004FNL LAN magnético

Número de canais/portos:
Porto único
Estilo de montagem:
SMT
Classificação de potência PoE:
60 W
Taxa de dados:
HD BASE-T
Duração:
13.72 mm
Largura:
15.24 mm
Altura:
5.72 mm
Voltagem de isolamento (V):
1500VAC
Número de canais/portos:
Porto único
Estilo de montagem:
SMT
Classificação de potência PoE:
60 W
Taxa de dados:
HD BASE-T
Duração:
13.72 mm
Largura:
15.24 mm
Altura:
5.72 mm
Voltagem de isolamento (V):
1500VAC

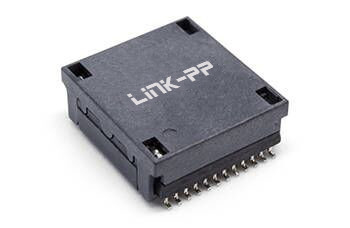

4pr PoE+ HD8004FNL SMT LAN Modulo magnético Compatível com a ROHS



Características essenciais do magnético SMT HD8004FNL:



  • O estilo de montagem SMT permite a montagem automatizada de PCB, aumentando a eficiência e precisão de fabricação.
  • Design compacto (13,72 mm x 15,24 mm x 5,72 mm) adequado para dispositivos eletrônicos modernos com espaço limitado.
  • Eles são projetados especificamente para aplicações HDBaseT, facilitando a transmissão de vídeo de ultra-alta definição, áudio, Ethernet, controle e energia através de um único cabo.
  • Suporta as altas taxas de dados necessárias para a tecnologia HDBaseT, garantindo uma qualidade superior de transmissão de sinal.
  • Projeto de porta única para a integração simplificada em dispositivos de rede.
  • Suporta Power over Ethernet Plus (PoE +), fornecendo energia sobre todos os quatro pares do cabo Ethernet, suportando assim maiores requisitos de energia dos dispositivos conectados.
  • Mantenha uma relação de rotação de 1:1, garantindo níveis de tensão consistentes e integridade óptima do sinal.
  • Desempenho fiável num vasto intervalo de temperatura ((0°C a +70°C), adequado a várias condições ambientais.
  • Fornece uma alta tensão de isolamento de 1500 VAC, garantindo isolamento elétrico seguro e confiável.



Especificações elétricas @25°C:



Elementos/número da parte HD8004FNLMódulo magnético LAN
Especificações IEEE 802.3
Relação de voltas 1.00± 2%
Polaridade Por esquema
Perda de inserção -3,0 dB MAX @ 100KHz
-1,5 dB MAX (-0,8 dB TYP) @ 1-400 MHz
Perda de retorno do lado PHY

-20 dB MIN @ 1-40 MHz

-20+10*log10(f/40) dB MIN @ 100-400 MHz

Perda de retorno do lado da linha

-20 dB MIN @ 1-40 MHz

-20+10*log10(f/40) dB MIN @ 40-400 MHz

Indutividade (OCL) 180uH MIN @ 100 KHz, 100 mV
Cruz

-40dB MIN @ 1-100MHz

- TrintadB MIN @ 100-400MHz

Relação de rejeição do modo comum

-37dB MIN @ 1-100MHz

- TrintadB MIN @ 100-300MHz

- 25dB MIN @ 300-500MHz

Relatório de rejeição de COMM para DIFF

-40dB MIN @ 1-100MHz

-30dB MIN @ 100-300MHz

-25dB MIN @ 300-500MHz

Capacidade de carga de corrente contínua 600 mA MAX @ 57 VDC
Isolamento de entrada-saída 1500 rpm MIN @ 60 segundos
Intervalo de temperatura de funcionamento 0°C - 70°C
Isolamento (Pri: Sec) 1500 Vrms
Notas 4PAIR PoE 60W



Aplicação do transformador PoE+ LAN:



  1. Equipamento de rede:Ideal para integração em switches, roteadores e outros dispositivos de rede onde a conectividade Ethernet robusta e o suporte PoE + são críticos.
  2. Telecomunicações:Adequado para sistemas de telecomunicações que exigem uma transmissão estável de dados e uma distribuição eficiente de energia.
  3. Sistemas HDBaseT:Perfeito para dispositivos que usam tecnologia HDBaseT, permitindo a transmissão contínua de vídeo, áudio, sinais de controle e energia de alta definição.
  4. Dispositivos de alta potência:Adequado para dispositivos que consomem muita energia, como câmaras IP avançadas e pontos de acesso sem fio de alto desempenho que requerem uma maior distribuição de energia.



HD8004FNL Esquema:

4pr PoE+ HD8004FNL SMT LAN Modulo magnético Compatível com a ROHS 0
