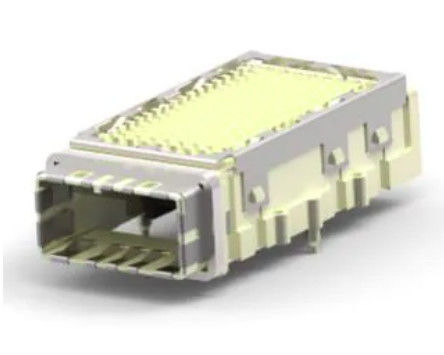

2149157-1 CXP Receptacle Assembly 125Gb/s Máx. Com Dissipador de Calor

Descubra o Kit CXP RCPT 2149157-1 com Dissipador de Calor, um conjunto de receptáculo CXP selado de 84 posições com terminação press-fit through-hole, taxa de dados de 125 Gb/s e contenção de EMI para aplicações de sinal de alto desempenho.

Principais Características do Conjunto de Cage CXP de 125 Gb/s 2149157-1

• Conjunto de receptáculo CXP com dissipador de calor integrado
• Configuração de 84 posições, porta única, 1 x 1
• Suporta taxas de dados de até 125 Gb/s
• Construção selada para proteção aprimorada
• Contenção de EMI com gaxeta elastomérica
• Terminação press-fit through-hole para fixação segura na PCB
• Design de perfil padrão com altura de 14,37 mm
• Material da carcaça com classificação UL 94V-0
• Embalagem em bandeja para conveniência de produção

Especificações Técnicas:

Especificações de Material e Mecânicas

• Revestimento do Produto Primário: Estanho sobre Níquel
• Material da Cage: Revestimento de Estanho sobre Níquel
• Material da Carcaça: Polímero de Cristal Líquido (LCP) com Classificação UL 94V-0
• Centro (Passo): 0,8 mm [0,03 pol]
• Espessura Recomendada da PCB: 1,57 mm [0,062 pol]
• Aplicação do Circuito: Sinal

Aplicações da Cage CXP 2149157-1:

• Placas Controladoras e Servidores
• Switches de Rede
• Roteadores
• Armazenamento Conectado Diretamente (DAS)
• Redes de Armazenamento Conectado (SAN)
• Armazenamento Conectado à Rede (NAS)
• Dispositivos de Armazenamento

Observações:

1. Os conectores são projetados para operar em uma faixa de temperatura de -40°C a 85°C [-40° a 185°F].
2. O Conjunto de Receptáculo CXP é configurado especificamente para produtos usados na indústria de comunicações. NÃO deve ser usado para aplicações de barramento de interconexão de componentes periféricos (PCI).
3. A carcaça do conector e os chicklets (peças que seguram os contatos de pino conformes) são termoplásticos moldados, UL 94-V-0. Todos os contatos de pino conformes no conector são feitos de liga de cobre com subcamada de níquel; revestidos com estanho nos terminais e revestidos com ouro ou equivalente de ouro na área de interface. O conjunto da carcaça é feito de zinco fundido sob pressão. O plugue de poeira é feito de zinco fundido sob pressão.
4. A exposição prolongada à luz ultravioleta pode deteriorar a composição química usada no material do conector.
5. O conjunto do conector deve permanecer na embalagem de transporte até estar pronto para uso para evitar deformação nos contatos de pino conformes e nos pinos de montagem. Os conjuntos de conectores devem ser usados em primeiro a entrar, primeiro a sair para evitar contaminação de armazenamento que possa afetar adversamente o desempenho.

​

Perguntas Frequentes Sobre a Cage CXP 2149157-1

1. Para Que Serve o 2149157-1?

O 2149157-1 é usado como um conjunto de receptáculo CXP para aplicações de interconexão de sinal de alta velocidade em equipamentos de rede e comunicação.

2. O 2149157-1 Inclui Um Dissipador de Calor?

Sim. A peça vem com um dissipador de calor, que ajuda no gerenciamento térmico em ambientes operacionais exigentes.

3. O 2149157-1 É Um Conector Selado?

Sim. Este conjunto de receptáculo é selado, o que ajuda a melhorar a proteção e a confiabilidade do sistema.

4. Qual É a Taxa de Dados do 2149157-1?

A taxa de dados máxima é 125 Gb/s.

5. Que Tipo de Terminação de PCB Ele Usa?

Ele usa terminação through-hole press-fit para montagem segura na PCB.
