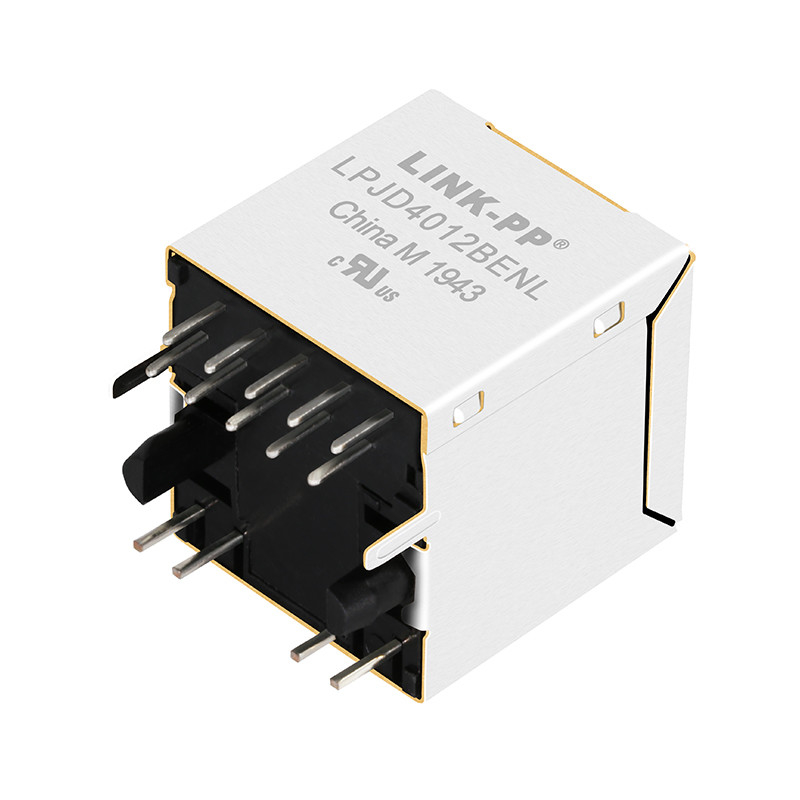

LPJD4012BENL RJ45 Equivalente vertical ao pulso JX3V-9010NL/JX3V-9010NLT

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: JX3V-9010NL/JX3V-9010NLT

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000/25K

Preço: $0.09-$1.85

Detalhes da embalagem: 60 pcs/traje; 22 trajes/cartão

Tempo de entrega: 1 a 2 semanas

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 6000000/Mês

Obtenha o melhor preço
Destacar:

JX3V-9010NL

,

JX3V-9010NLT PULSEJACK

,

THR RJ45 Vertical

Número de portos:
1x1
Taxa de dados:
100Base-T
Instalação:
THR (Pin-in-Paste)
Entrada:
Entrada superior
Estilo da montagem:
Montagem vertical
POE:
Nenhum
Tubo de luz/LED:
Verde & amarelo
EMI / Garrafa:
Sem
Número de portos:
1x1
Taxa de dados:
100Base-T
Instalação:
THR (Pin-in-Paste)
Entrada:
Entrada superior
Estilo da montagem:
Montagem vertical
POE:
Nenhum
Tubo de luz/LED:
Verde & amarelo
EMI / Garrafa:
Sem
LPJD4012BENL RJ45 Equivalente vertical ao pulso JX3V-9010NL/JX3V-9010NLT

Características doConector vertical RJ45:



JX3V-9010NL/JX3V-9010NLT Jack RJ45 vertical na forma de entrada superior com magnéticos integrados e características de stand-off que suportam o componente acima do PCB para facilitar o processamento de refluxo através do buraco. The JX3V Series represents the latest revision of the popular Top Entry product range and has been designed to suit the growing demand for reflow-compatible THT products for the various technologies being used:

Seja Pin-in-Paste (PiP), Soldadura no buraco (SiH), Intrusivo no buraco refluxo, através do buraco refluxo (THR),ou simplesmente usar estes produtos para economizar tempo de colocação para um processo de solda de 2 etapas (IR seguido de WAVE).

  1. Entrada superior, pequena pegada para minimizar o espaço no tabuleiro.
  2. Excede as especificações IEEE 802.3 e é totalmente compatível com RoHS6 e WEEE.
  3. Feito de plástico de alta qualidade, de alta temperatura com LEDs de transição de vidro alto robusto
  4. As opções de LED fornecem uma fácil verificação visual da conectividade ou taxa de dados.
  5. Materiais de alto desempenho que suportam THR/Pin-in-Paste.
  6. Sobrevive a um tratamento de refluxo a 260 °C.
  7. O JX3V-9010NL possui um stand-off de 0,9 mm, permitindo que a máscara de solda e fluxo seja depositada / impressa diretamente no lado do componente do PCB na área diretamente abaixo do conector.
  8. Temperatura de funcionamento -40°C a +85°C.
  9. Disponível em fita e bobina ou em bandejas.

LPJD4012BENL Compatível JX3V-9010NL/JX3V-9010NLTFicha de dados RJ45:



LPJD4012BENL.pdf

Especificações deJX3V-9010NL/JX3V-9010NLTRJ45Garrafa vertical:



Especificações elétricas @ 25°C - Temperatura de funcionamento -40°C a +85°C
Lâmpadas LED Esquerda Verde / Direita Amarelo
Velocidade 10/100Base-T
Tabas do IME N/A
Perda de inserção 1~100MHz: -2,0 (dB máximo)
Perda de inserção 1 ~ 30MHz: -16 (dB min)
30~60MHz: -12 (dB min)
60~80MHz: -10 (dB min)
Transmissão

1~10MHz: -40(dB TYP)

32~65MHz: -35(dB TYP)

65~100 MHz: -30(dB TYP)

Rejeição do modo comum 1~100MHz: -30 (dB)TYP)
HiPot 2250VDC
Especificação do material RJ45
Escudo

Material: latão

Revestimento: níquel de 30 a 50 mm de espessura sobre latão

Contacto

Material: PHospór Bronze

Área de revestimento: 30 μcm de ouro e 50 μcm de níquel

Área de solda: acabamento mate de estanho sobre níquel

Habitação

Materiais:Outros materiais

Especificação: UL 94 V-0

Classificação MSL 1
Temperatura de armazenamento -50 a +125°C
Especificações dos LED
Cor emitida Verde Amarelo
Comprimento de onda 565 nm 590 nm
Dispersão do Poder 105nW MAX 105nW MAX
Corrente contínua para a frente 20 mA MAX 20 mA MAX
Voltagem para a frente ((VF) @ 20 mA 2.2V TYP 2.1V TYP

Principais aplicações:



LPJD4012BENL RJ45 Equivalente vertical ao pulso JX3V-9010NL/JX3V-9010NLT 0



  • Placas de controlo de motor/servo
  • Controladores Ethernet Industriais Incorporados
  • Ligações de instrumentação e medição
  • Pontos de acesso e sensores industriais
  • Sistemas de Segurança e Imagem
