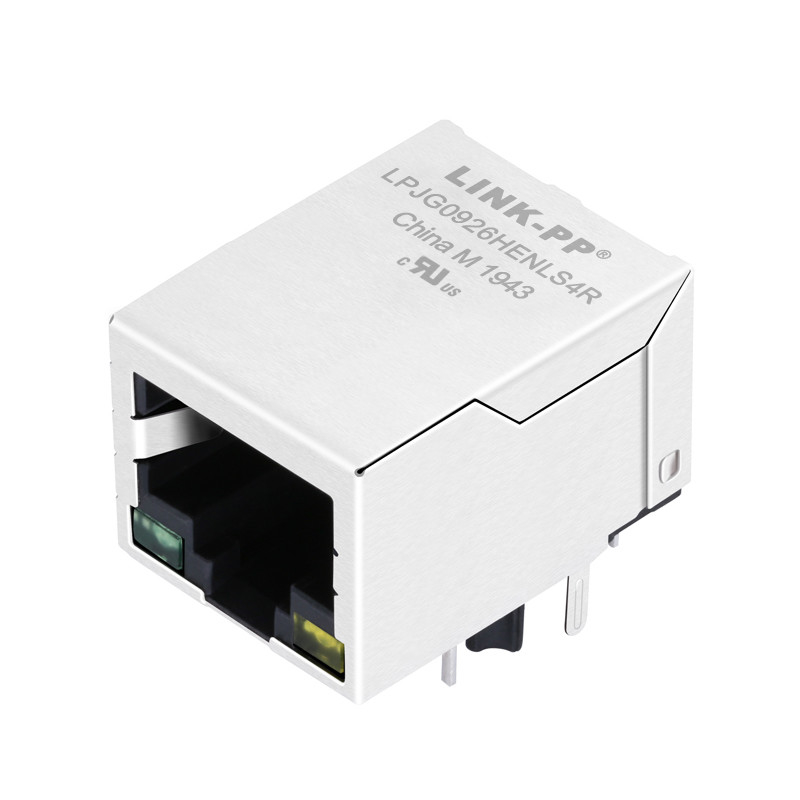

LPJG0926HENLS4R PoE+ RJ45 Conector com refluxo através de um buraco

Detalhes do produto

Lugar de origem: China

Marca: Link-pp

Certificação: UL, Reach, RoHs, ISO19001, ISO14001

Número do modelo: LPJG0926HENLS4R

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100 pcs

Preço: $0.22 - $1.2

Detalhes da embalagem: Tela de transporte

Tempo de entrega: Cerca de 1-2 semanas

Termos de pagamento: TT, NET30/60/90 Dias, Western Union

Habilidade da fonte: 10 mil peças por semana

Obtenha o melhor preço
Destacar:

Conector THR POE RJ45

,

THR RJ45 com Magnéticos

,

1000Base-T Magnéticos Integrados RJ45

Tipo de produtos:
Conector RJ45 com magnéticos integrados de 1000 Base-T
Número de portos:
1x1
Fechadura:
Para baixo.
Tipo de montagem:
Através do Buraco
POE:
Apoio ao PoE+
Velocidade:
10/100/1000 de base-t
ABAS DO IEM:
Sem
Opção LED:
Verde/amarelo
Intervalo de temperatura de funcionamento:
0°C a 70°C
Comprimento (pulgadas/mm):
0.837/21.25
Largura ( polegadas/mm):
0.627/15.93
Altura (pulgadas/mm):
0.524/13.30
Tipo de produtos:
Conector RJ45 com magnéticos integrados de 1000 Base-T
Número de portos:
1x1
Fechadura:
Para baixo.
Tipo de montagem:
Através do Buraco
POE:
Apoio ao PoE+
Velocidade:
10/100/1000 de base-t
ABAS DO IEM:
Sem
Opção LED:
Verde/amarelo
Intervalo de temperatura de funcionamento:
0°C a 70°C
Comprimento (pulgadas/mm):
0.837/21.25
Largura ( polegadas/mm):
0.627/15.93
Altura (pulgadas/mm):
0.524/13.30
LPJG0926HENLS4R PoE+ RJ45 Conector com refluxo através de um buraco

LINK-PP Descrição do refluxo através do buraco:



Os conectores LINK-PP RJ45 com magnetismo integrado fornecem excelente desempenho e blindagem EMI para interfaces Ethernet.Estes conectores Ethernet RJ45 oferecem velocidades de desempenho 10/100/1000BaseT de até 10Gb com ou sem capacidades PoE/PoE+Muitas configurações de portas 1xN e 2xN e uma extensão do intervalo de temperatura de funcionamento de -40°C - +85°C, tornam os Jacks LINK-PP RJ45 adequados para uso industrial.A série 0926 Magnetics Integrados RJ45 fornece pinos THT para soldagem de onda e reflowEntre eles, o LPJG0926HENLS4R adota a tecnologia Through-Hole Reflow:



  • 1. Com PA46+30%G.F de material de construção termoplástico com um ponto de fusão elevado e baixa absorção de umidade;
  • 2. Com uma temperatura máxima de refluxo de 250°C durante 5 segundos, garantindo um desempenho de solda óptimo;
  • 3. Com pinos que se estendem 2,40mm Pin Length da superfície do PCB, LPJG0926HENLS4R garante uma eficácia de solda ótima.
  • LINK-PP's LPJG0926HENLS4R avoids the problem that soldering points that are more than 1 mm away from the outer edge of RJ45 will not be soldered correctly because the reflow heat does not completely melt the solder paste;
  • 4. O LPJG0926HENLS4R também apresenta maior estabilidade mecânica do que os produtos RJ45 comparáveis devido ao extra alto impasse, permitindo melhor fluxo de ar e espaço suficiente para pasta de solda;
  • 5O LINK-PP utiliza pasta de solda de alta viscosidade em aplicações de solda de refluxo através de buracos (THR).


Especificações elétricasFICATAS @ 25°C:

Número da parte

LPJG0926HENLS4R

Relação de rotação ((± 5%)

Preço/Sec = 1CT1CT

Indutividade OCL

O sistema de transmissão deve ser equipado com um sistema de transmissão automática de transmissão automática.

120uH MIN @100KHz/0.1V,18mA DC Bias

Perda de inserção

-1,0 dB MAX @1-100MHz

-1,2 dB MAX @100-125MHz

Perda de retorno

-16dB MIN @ 1-40MHz

-12dB MIN @40-60MHz

-10dB MIN @60-80MHz

-8dB MIN @80-100MHz

Falando em cruz

-30 dB MIN @1-100MHz

Rejeição de modo comum a comum

-30 dB MIN @1-100MHz

Câmbio de corrente contínua/voltagem nominal pse-pins

720mA MAX @57VDC ((Contínua)

Isolamento PHY LADO A LADO

1500 Vrms

Temperatura de funcionamento

0°C a 70°C

Nota:

1. Projetado para suportar aplicações, como SOHO ((ADSL

Modems), LAN-on-Motherboard ((LOM), hubs e switches.

2- Cumprem as especificações IEEE802.3.

3Materiais de ligação:

Revestimento: PA46+30%G.F UL94V-0

Contacto: Bronze de fósforo C5210R-EH Espessura = 0,35 mm

Pins: latão C2680R-H espessura = 0,35 mm

Escudo: SUS 304-1/2H Espessura = 0,2 mm

Revestimento de contacto: ouro 6 micro- polegadas min.

4Temperatura máxima de refluxo: 250°C,5 segundos.

5Certificação UL: número de ficheiro E484635.



Refluxo IR:



Preaquecimento:

Temperatura ((Ta-Tb):150-200°C

Tempo ((t1-t2): 60-180s

Temperatura de retenção:217°C

Tempo ((TL): 60 a 150 anos

Temperatura máxima ((Tp):250 ((+0/-5°C)

Tempo máximo ((Tp): 5 s

Velocidade média:3°C/S Max

Velocidade média de arrefecimento:6°C/S Max

A partir de 25°C até à saída do forno: 6 minutos Max.

LPJG0926HENLS4R PoE+ RJ45 Conector com refluxo através de um buraco 0



Embalagem:



Unidade de embalagem: 100 peças/rolo

Forma de embalagem: fita adesiva

Unidade de embalagem: 600 peças/6 bobinas/caixa

Peso líquido: 4,5 kg

Peso bruto:7 kg
