Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: RJ3T113N
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número de porto: |
1x1 |
Fechadura: |
Para cima. |
Instalação: |
Através do Furo |
ABAS DO IEM: |
Sem |
Cor do LED: |
Esquerda verde/direita amarelo |
Poe: |
Nenhum |
Número de porto: |
1x1 |
Fechadura: |
Para cima. |
Instalação: |
Através do Furo |
ABAS DO IEM: |
Sem |
Cor do LED: |
Esquerda verde/direita amarelo |
Poe: |
Nenhum |
|
Número da peça compatível |
Número da parte LINK-PP |
Fabricante |
Descrição |
|

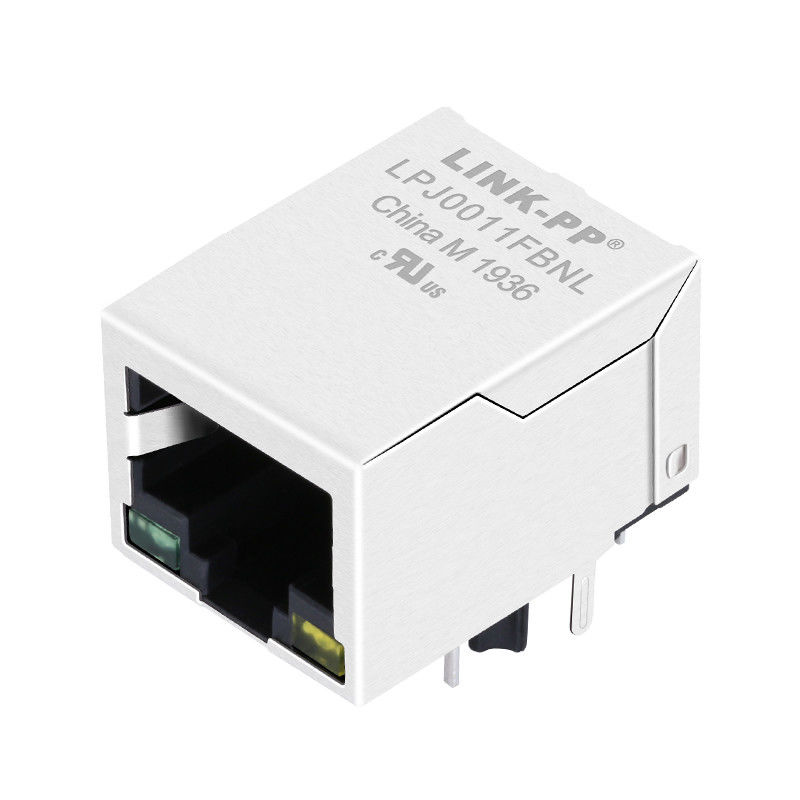

RJ3T113N |
LPJ0011FBNL |
LINK-PP |
Conector RJ45 com magnético integrado |
|
Série |
Tipo de conector |
Velocidade |
Tipo de montagem |
|
RJ45 Magjack |
LINK-PP Rj45 |
10/100Mbps |
Perfurado |
|
Orientação |
Rescisão |
Cor LED |
Proteção |
|
90° Ângulo (direita) |
Soldagem |
G/Y |
Escondido |
Especificações elétricas @ 25°C
|
Relação de rotação ((± 2%) |
TX=1CT:1CT RX=1CT:CT |
|
Indutividade OCL |
350 uH MIN/@ 100 KHz,0.1V,8mA DC Bias |
|
Perda de inserção |
-1,0dB MAX @ 1-65MHz |
|
Perda de retorno |
-20dB MIN @ 1-10MHz |
|
-16dB MIN @ 10-30MHz |
|
|
-12dB MIN @ 30-60MHz |
|
|
-10dB MIN @ 60-100MHz |
|
|
Falando em cruz |
-40dB MIN @ 1-30MHz |
|
-35 dB MIN @ 30-60MHz |
|
|
-30dB MIN @ 60-100MHz |
|
|
Rejeição do modo comum |
-30dB MIN @ 1-50MHz |
|
-20dB MIN @ 50-150MHz |
|
|
Teste de hipótese |
1500Vrms MIN |
|
Intervalo de temperatura de funcionamento |
0°C a 70°C |
A série RJ45 Magnetic Jack da LINK-PP é um conector de Jack Modular tradicional integrado com componentes de transformador magnético.A integração de componentes magnéticos na tomada ajuda a economizar espaço e reduz os procedimentos de solda de PCBOs componentes magnéticos também podem melhorar o isolamento elétrico, o equilíbrio do sinal, a proteção contra interferências eletromagnéticas (EMI).Rejeição de modo comum, correspondência de impedância e compatibilidade eletromagnética.
