Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP6062ANL
Documento: LP6062ANL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$1.2
Detalhes da embalagem: T&R
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
P/n: |
LP6062ANL |
Tipo: |
Transformador PoE+ LAN |
hipot: |
1500Vrms 1mA 1 segundo |
Dimensão: |
17,60x12,20x6,00mm |
Temperatura máxima de refluxo: |
250°C por 5 segundos |
Marcas compatíveis: |
Pulso |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
Poe: |
PoE+ |
Tipo de montagem: |
Smt |
Turns Ratio: |
1: 1 |
faixa de temperatura operacional: |
-40 ° C a +85 ° C. |
P/n: |
LP6062ANL |
Tipo: |
Transformador PoE+ LAN |
hipot: |
1500Vrms 1mA 1 segundo |
Dimensão: |
17,60x12,20x6,00mm |
Temperatura máxima de refluxo: |
250°C por 5 segundos |
Marcas compatíveis: |
Pulso |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
Solteiro |
Poe: |
PoE+ |
Tipo de montagem: |
Smt |
Turns Ratio: |
1: 1 |
faixa de temperatura operacional: |
-40 ° C a +85 ° C. |

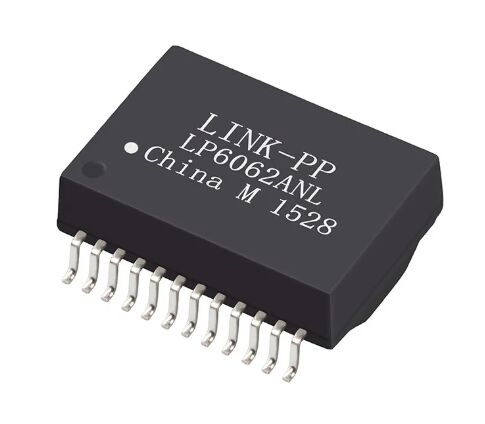

O...LINK-PP LP6062ANLé um módulo transformador LAN Gigabit Ethernet de alto desempenho concebido para10/100/1000BASE-TAplicações comPoE+ (IEEE 802.3at)Projetado para confiabilidade, integridade do sinal e desempenho EMI, este módulo magnético de 24 pinos é ideal para equipamentos de rede, dispositivos SOHO, projetos LOM, sistemas industriais,e aplicações de telecomunicações.
| Parâmetro | Especificações |
|---|---|
| Relação de voltas (TX/RX) | 1CT:1CT ± 5% |
| OCL (100 kHz, 100 mV, 11 mA) | ≥ 350 μH |
| Perda de inserção (1 ‰ 100 MHz) | ≤ 1 dB |
| Perda de retorno | 1°30 MHz: ≥ ¥16 dB30 ¥60 MHz: ≥ ¥12 dB60 ¥80 MHz: ≥ ¥10 dB80 ¥100 MHz: ≥ ¥8 dB |
| Transmissão transversal (1100 MHz) | ≥ 30 dB |
| Rejeição de modo comum (1 ‰ 100 MHz) | ≥ 30 dB |
| Corrente contínua de linha de equilíbrio | Máximo 720 mA @ 57 VDC contínuo |
| Hipótese | 1500 Vrs, 1mA, 1 segundo |
| Temperatura de funcionamento | -40°C a +85°C |
Os produtos LINK-PP cumprem os principais padrões mundiais, garantindo segurança, fiabilidade e responsabilidade ambiental:
Nosso fluxo de produção de alta precisão garante desempenho elétrico estável e qualidade consistente em todas as soluções LAN Magnetics & RJ45.
Os sistemas de ensaio de última geração garantem que cada transformador LAN cumpra os padrões de EMI, integridade do sinal e fiabilidade do nível da indústria.
