Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: LP5014NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$0.8
Detalhes da embalagem: T&R
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Número da peça: |
LP5014NL |
Marcas compatíveis: |
Wurth |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
dual |
Poe: |
Não |
Tipo de montagem: |
Smt |
Turns Ratio: |
1: 1 |
Faixa de temperatura operacional: |
-40 ° C a +85 ° C. |
Número da peça: |
LP5014NL |
Marcas compatíveis: |
Wurth |
Taxa de dados: |
1000Base-T |
Número de canais/portos: |
dual |
Poe: |
Não |
Tipo de montagem: |
Smt |
Turns Ratio: |
1: 1 |
Faixa de temperatura operacional: |
-40 ° C a +85 ° C. |

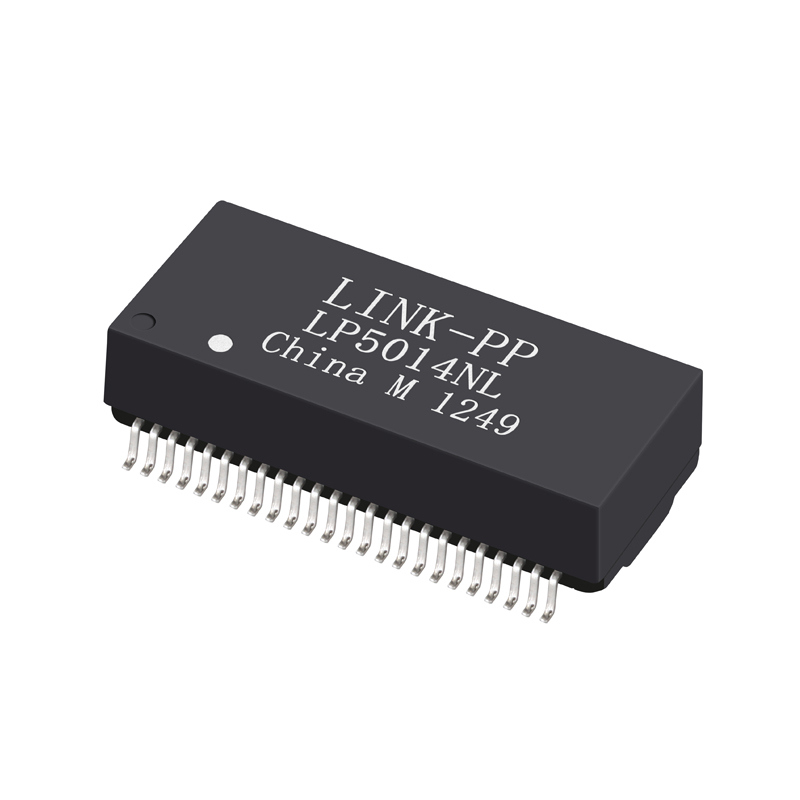

OLP5014NLdeLINK-PPé umTransformador de isolamento Gigabit Ethernet de duas portasconcebidos para10/100/1000Aplicações LAN Base-T.
Ele fornece excelente integridade do sinal, alto isolamento e desempenho robusto de supressão de EMI - ideal para cartões de interface de rede, switches, roteadores e sistemas Ethernet industriais.
| Parâmetro | Detalhes |
|---|---|
| Número da parte | LP5014NL |
| Fabricante | LINK-PP |
| Descrição | Transformador Ethernet 1000BASE-T com duas portas, relação de rotação 1:1, pacote SMT |
| Série | XFMR 1000BASE-T Dual Port 1:1 SMT |
| Tipo de transformador | Transformador de isolamento e interface de dados |
| Aplicação | 10/100/1000Base-T Ethernet (não PoE) |
| Relação de rotação (TX / RX) | 1CT: 1CT |
| Construção | Quadro aberto |
| Núcleos por porto | 16 |
| Tipo de montagem | Instalação de superfície (SMT) |
| Dimensões (L × P × H) | 280,00 mm × 16,20 mm × 7,00 mm |
| Temperatura de funcionamento | ¥40 °C a +85 °C |
| Altura da embalagem ( polegadas/mm) | 0.276" / 7.00 mm |
| Comprimento da embalagem ( polegadas/mm) | 1.102" / 28,00 mm |
| Largura da embalagem ( polegadas/mm) | 0.638" / 16.20 mm |
| Velocidade | 1000BASE-T |
| Número de portos | Dual |
| Detecção automática de polaridade | Suporte (Auto-MDI/MDIX) |
| Conformidade RoHS/REACH | - Sim, sim. |
| Voltagem de isolamento | 1500 Vrs (min) |
| Preço unitário | ContactoVendas da LINK-PPpara uma cotação |
| Casos de utilização típicos | Switches Ethernet, NICs, Roteadores, Conversores de Mídia, Gateways |
| Parâmetro | Especificação típica |
|---|---|
| Perda de inserção | 1 ̊100 MHz: ≤ 1,0 dB (máximo) |
| Perda de retorno (min) | 1 ̊30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60 ̊80 MHz: 12 dB 100 MHz 10 dB |
| Transmissão transversal (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| DCMR (min) | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Voltagem de isolamento | ≥ 1500 Vrms |
| Temperatura de funcionamento | ¥40 °C ~ +85 °C |
