PIN portuário de SMT 10/100Base-T 16 do transformador do isolamento dos ethernet de LP1188NL único

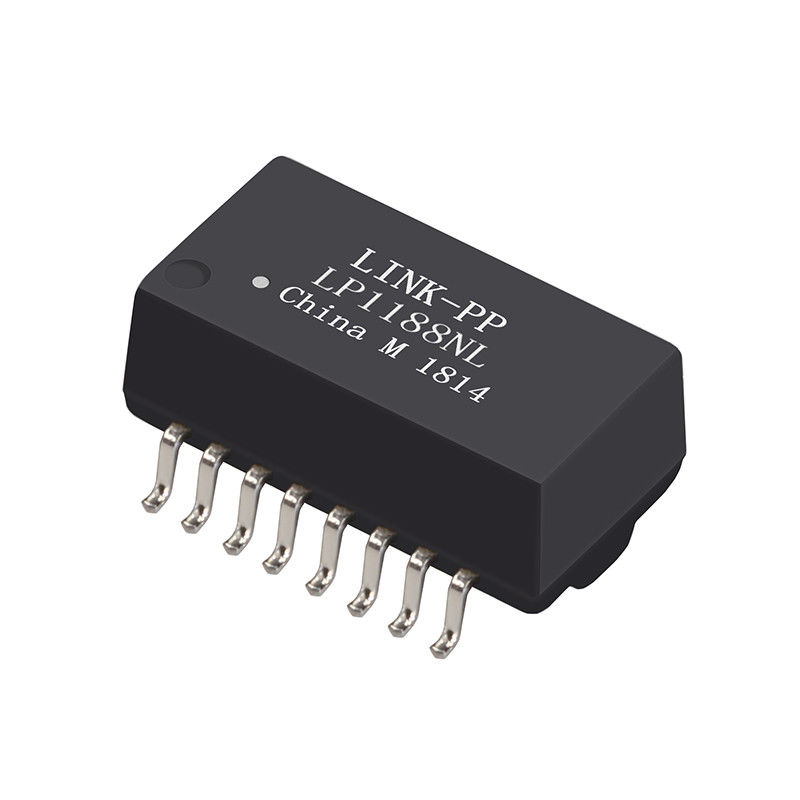

Visão geral do módulo de transformador de isolamento SMD Ethernet de porta única LP1188NL


OLP1188NLé um módulo magnético Ethernet de alto desempenho, de uma única porta, concebido para suportar10/100 Base-TRate de dados de rede.Montador de superfície de 16 pinos(SMD), oferece isolamento galvânico, correspondência de impedância e funcionalidade de integridade do sinal entre um PHY Ethernet e a interface de cabo de par torcido.Ele é projetado para a confiabilidade em embutidos, aplicações Ethernet industriais e de consumo.


Características fundamentais

• Suporta 10 velocidades de rede Base-T e 100 Base-TX.
• Configuração de porta única (1x10/100), impressão SMD de 16 pinos.
• Relação de rotação: 1 CT: 1 CT (tanto do lado de transmissão como do lado de recepção) para acoplamento otimizado.
• Intervalo de temperatura de funcionamento: ∼40 °C a +85 °C para uma ampla tolerância ambiental.
• A classificação Hi-Pot (isolamento) normalmente 1500 Vrms (mínimo) para segurança e isolamento dos equipamentos.
• Compatível com as normas IEEE 802.3 (10/100 Base-T), RoHS, REACH, UL, ISO9001/14001 certificado (através da fabricação LINK-PP).
• Design magnético de alto desempenho de quadro aberto, otimizado para supressão de EMI, layout de placa compacto e compatibilidade de refluxo SMT.

Especificações elétricas @25°C

Considerações de concepção e seleção

• Confirmar o requisito de velocidade da rede: se o seu sistema exigir Gigabit (1000 Base-T) ou superior, selecione de acordo; LP1188NL está otimizado para 10/100 Base-T.
• Assegurar que o layout do PCB permita a colocação do transformador perto do caminho magnético PHY ou RJ45 para melhor integridade do sinal.
• Considerar a tensão de isolamento em relação ao ambiente de segurança/regulação do sistema.
• Verificar a adequação do perfil de refluxo (SMT) e da altura máxima do componente, tendo em conta as restrições do compartimento.
• Se for necessária a capacidade PoE (Power-over-Ethernet), certificar-se de que a magnética e a interface RJ45 estão classificadas em conformidade (LP1188NL significa NON-PoE).

Número de peças dos módulos magnéticos relacionados:
