Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL, ROHS, Reach, ISO
Número do modelo: 6605814-6
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Série: |
Jack magnético |
Configuração da porta: |
1x1 |
Blindagem: |
Blindado |
Ângulo de montagem: |
Ângulo reto |
Estilo de terminação: |
Através do buraco |
AutoMDIX: |
Apoiar |
Série: |
Jack magnético |
Configuração da porta: |
1x1 |
Blindagem: |
Blindado |
Ângulo de montagem: |
Ângulo reto |
Estilo de terminação: |
Através do buraco |
AutoMDIX: |
Apoiar |
Número da Peça | Número de Portas | Fabricante | Descrição |

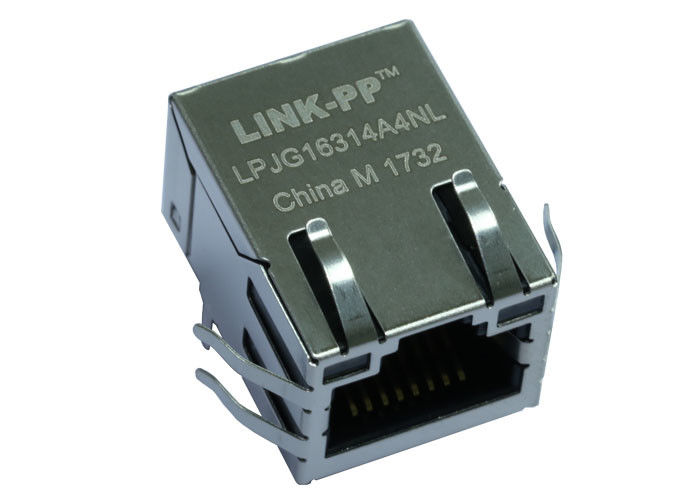

LPJG16314A4NL Cross Tyco 6605814-6 | Porta Única | LINK-PP | Conector Ethernet RJ45 10/100M/1000Base-T com magnéticos |
| |||
Gênero | Trava Orientação | Dedo EMI | Tipo de Montagem |
Jack (Fêmea) | Aba para cima | Com | Através do furo |
| |||
Orientação | Terminação | Cor do LED | Blindagem |
Ângulo de 90° (Direito) | Solda | G/Y & G/Y | Blindado |
NOTAS: 4. Os magnéticos são simétricos e suportam AUTO-MDI/MDIX.
| |||
PERDA DE INSERÇÃO (IL): 1,1dB MÁX. De 0,5MHz a 100MHz
PERDA DE RETORNO (RL):
18dB MÍN. De 0,5MHz a 40MHz
12-20LOG(f/80)dB MÍN. De 40,1MHZ a 100MHZ
ATENUAÇÃO DE CROSS TALK:
35dB MÍN. De 0,5MHz a 40MHz
33-20LOG(f/50)dB MÍN. De 40,1MHZ a 100MHZ
TAXA DE REJEIÇÃO DE MODO COMUM (CMRR):30dB MÍN. De 0,5MHz a 100MHz
TENSÃO DE ISOLAMENTO:2250VDC (MÁX.) por 60 segundos com um tempo de subida de 500V/Sec.
Os resistores de LED de 250 OHMS são opcionais, consulte o gráfico para a presença ou ausência de resistores de LED. Se o LED sem resistores de 250 OHMS for acionado com uma corrente constante de aproximadamente 20mA.
COR DO LED:
COMPRIMENTO DE ONDA DOMINANTE ( A D): VERDE 568 nm TÍP. a IF=20mA
TENSÃO DIRETA (VF): VERDE 2,2V TÍP. a IF=20mA
COMPRIMENTO DE ONDA DOMINANTE ( A D): AMARELO 588 nm TÍP. a IF=20mA
TENSÃO DIRETA (VF): AMARELO 2,1V TÍP. a IF=20mA
COMPRIMENTO DE ONDA DOMINANTE ( A D): LARANJA 605 nm TÍP. a IF=20mA
TENSÃO DIRETA (VF): LARANJA 2,1V TÍP. a IF=20mA
Se o LED com resistores de 250 OHMS, o LED é acionado com tensão de 5V, e a corrente operacional MÁXIMA é de 20mA.
COR DO LED:
COMPRIMENTO DE ONDA DOMINANTE ( A D): VERDE 568 nm TÍP. a VF=5V
CORRENTE DIRETA (IF): VERDE 12 mA TÍP. a VF=5V
COMPRIMENTO DE ONDA DOMINANTE ( A D): AMARELO 588 nm TÍP. a VF=5V
CORRENTE DIRETA (IF): AMARELO 13 mA TÍP. a VF=5V
